Machining Center
CMA Machine Tools 3RD CNC 4506 (2019) – 692 Spindelstunden
CMA Machine Tools 3RD CNC 4506
ID: CMA-MACHINE-TOOLS-3RD-CNC-4506-2019-MC000075Bohr- und Fräszentrum der dritten Generation für Stahlprofile mit 4500 mm X-Verfahrweg und nur 692 Betriebsstunden.
- Germany
CMA 3RD CNC 4506 (2019), 692 Std.: 3-Achs-Bohrzentrum, OMRON Touchscreen, 4500×600×450 mm Verfahrwege, BT40-Spindel 4000 U/min, 10 Werkzeuge.

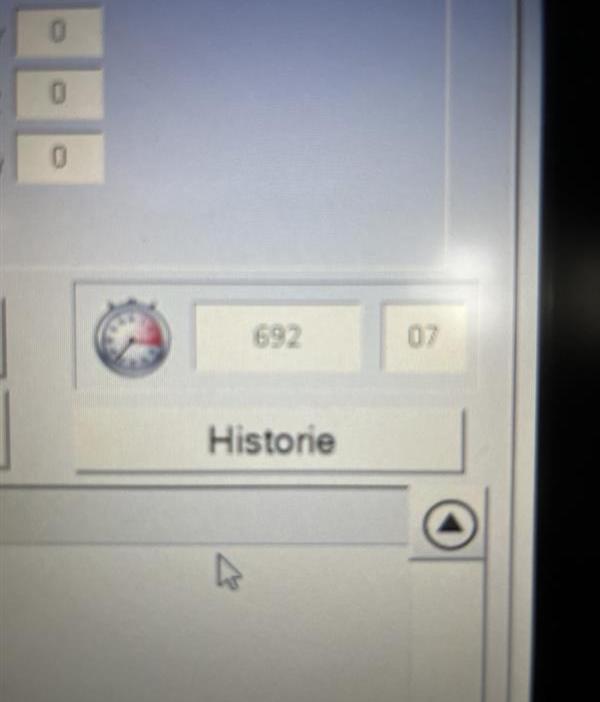

- Baujahr 2019 mit nur 692 Spindelarbeitsstunden
- OMRON industrial 15.4" Touchscreen-PC-Steuerung, Dialog + DIN/ISO G-Code

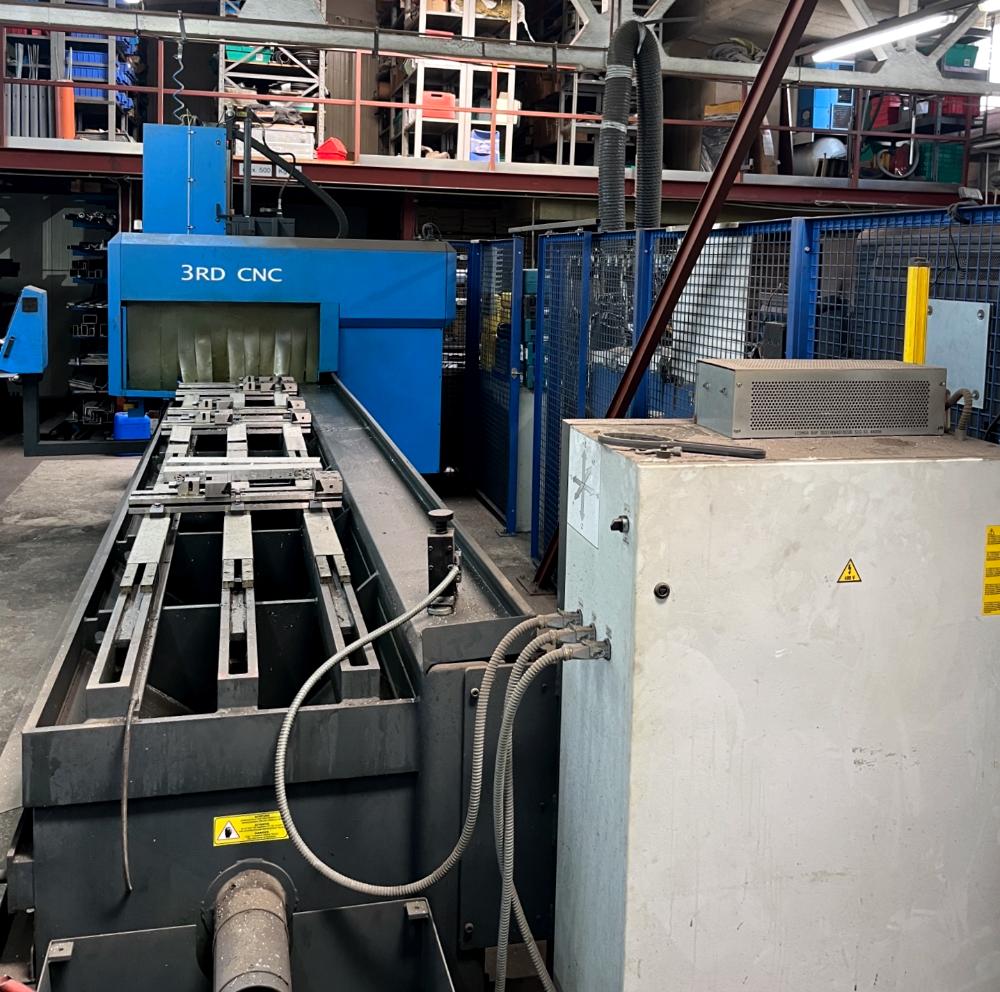

- 4500 mm Verfahrweg X-Achse für lange Stahlprofile und Konstruktionsteile

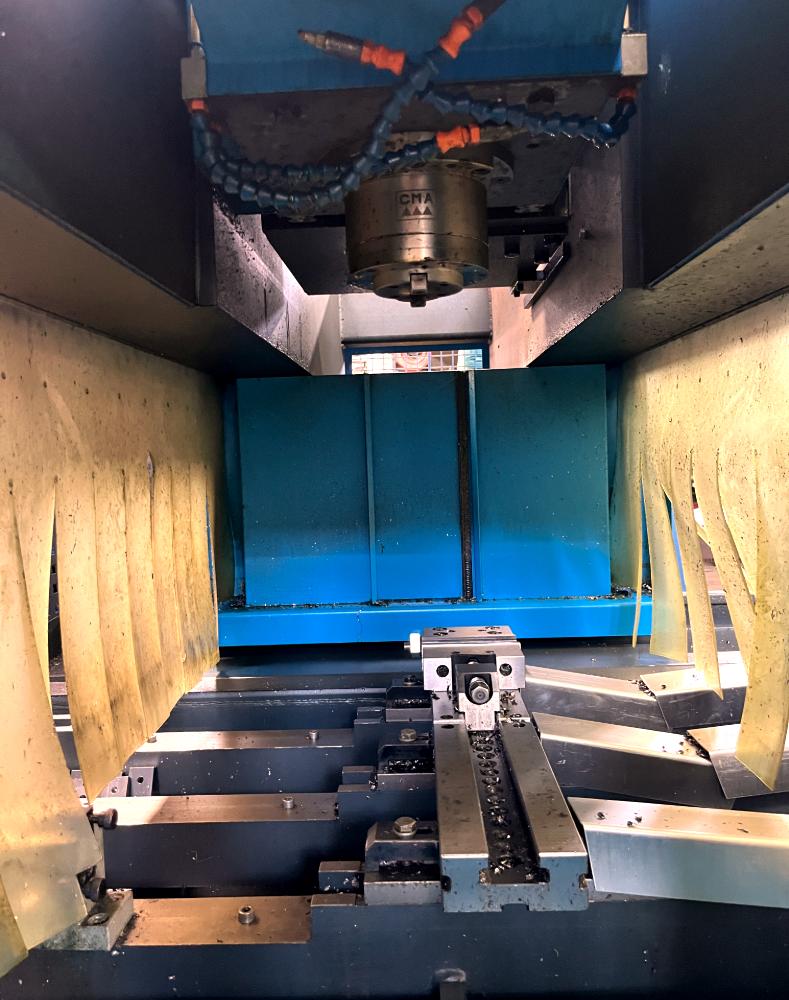

- BT40-Spindel 50–4000 U/min, 13.1 kW, 125 Nm Drehmoment
- Vollbohren bis Durchmesser 36 mm und Gewindeschneiden bis M24 in Stahl
- Pendelbetrieb für Beladen während der Bearbeitung
- 10-fach automatischer Rundmagazin-Werkzeugwechsler, säulenmontiert
- Z-Reader Höhentastung und Kühlmittel durch Spindel (4 bar)
- Voll funktionsfähig, CE-konform
Galerie
Technische Spezifikationen
- Steuerung
- OMRON industrial 15.4" touchscreen PC, dialog + DIN/ISO (G-code)
- Anzahl der gesteuerten Achsen
- 3 (X/Y/Z)
- Anzahl der simultanen Achsen
- 3 (X/Y/Z helical interpolation)
- Verfahrweg X-Achse mm
- 4500
- Verfahrweg Y-Achse mm
- 600
- Verfahrweg Z-Achse mm
- 450
- Abstand Spindelnase - Tischoberfläche mm
- 150 - 600
- Eilgang m/min
- X 30 / Y 25 / Z 9.6

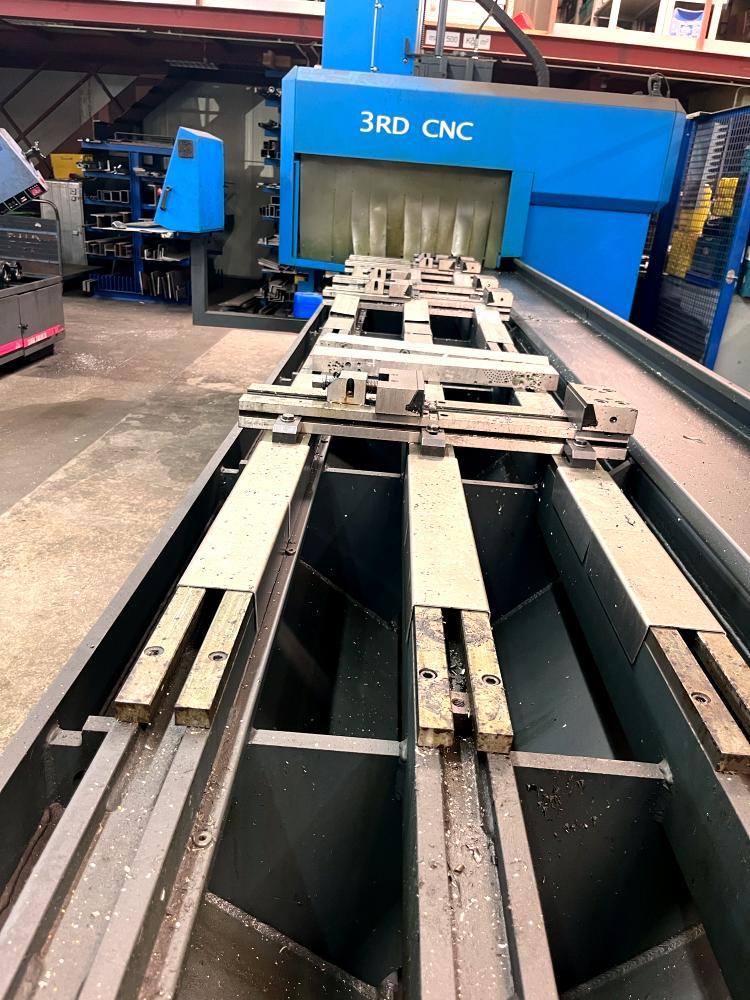

- Tischabmessungen mm
- 4500 x 580
- Anzahl T-Nuten
- 3
- T-Nut Breite mm
- 20
- T-Nut Abstand mm
- 250
- Max. Tischbelastung kg
- 1000 kg/m2 (580 kg/m)
- Max. Spindeldrehzahl U/min
- 4000
- Min. Spindeldrehzahl U/min
- 50
- Spindelmotorleistung kW (S1/S6)
- 13.1
- Spindeldrehmoment Nm
- 125 (max)
- Spindelaufnahme
- BT40 (MAS 403 BT)
- Spindellager-Innendurchmesser mm
- 110/60
- Kühlmittel durch Spindel bar
- 4
- Kühlmittelart

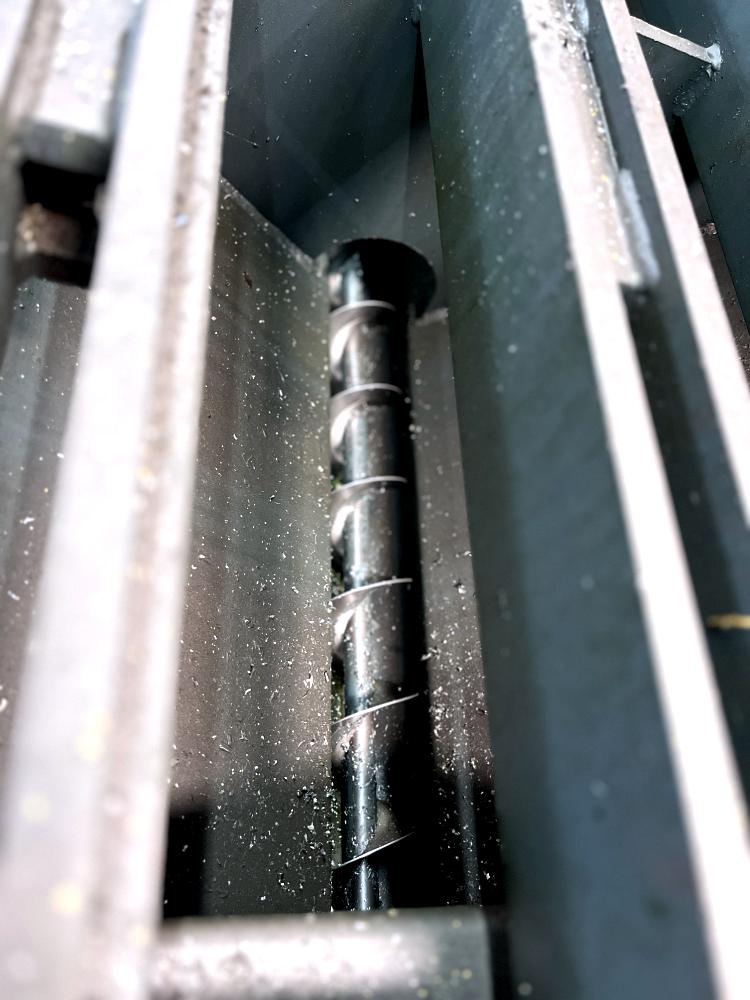

- Emulsion coolant system + chip conveyor
- Werkzeugmagazin Kapazität
- 10
- Magazintyp
- Rotary, in column
- Werkzeugwechslertyp
- Automatic, rotary, column-mounted (+ manual push-button change)
- Max. Werkzeugdurchmesser (freie Nachbarplätze) mm
- 88
- Max. Werkzeuglänge mm
- 300
- Spindelarbeitszeit
- 692
- Maschinenlänge mm
- 6890
- Maschinenbreite mm
- 3100
- Maschinenhöhe mm
- 2410 - 2860
- Maschinengewicht kg
- 6200
- Abmessungen
- 6.890 × 3.100 × 2410 - 2860 mm · 6.200 kg
- Ausstattung
- Automatischer Werkzeugwechsler, 10 Positionen Automatische Werkzeuglängenvermessung Pendelbetrieb mit Laser-Gebietssensor und Verkleidung um Bohreinheit Sicherheitslichtschranke auf der Rückseite Kühlmittelanlage (Emulsion) und integrierter Späneförderer Bedienpult extern auf Linearführung LED-Maschinenlampe Ethernet-Anschluss für Teleservice inkl. Software CE-konforme Ausführung Elektronisches Handrad Kühlung durch die Spindel (4 Bar) Mikrosprühsystem (Luft + Öl) Automatisches Tastsystem zur Höhenmessung des Werkstücks (Z-Reader) Pasta-Sprühsystem zum Fließbohren Öl-Sprühsystem zum Gewindeformen 6 mechanische Spannstöcke 150x460 mm
Zusammenfassung
Beschreibung
Das CMA Machine Tools 3RD CNC 4506 ist ein 3-Achs-Bohr- und Gewindeschneidzentrum, gesteuert von einem OMRON industrial 15.4" Touchscreen-PC mit Dialog- und DIN/ISO-G-Code-Programmierung. Es bietet 4500 mm Verfahrweg X-Achse, 600 mm Y-Achse und 450 mm Z-Achse bei Eilgängen von 30 m/min (X), 25 m/min (Y) und 9.6 m/min (Z). Der Arbeitstisch misst 4500×580 mm mit drei 20 mm breiten T-Nuten im Abstand von 250 mm und trägt bis zu 1000 kg/m² (580 kg/m). Die BT40-Spindel (MAS 403 BT Aufnahme, 110/60 mm Spindellager-Innendurchmesser) läuft von 50 bis 4000 U/min, liefert 13.1 kW Spindelmotorleistung und bis zu 125 Nm Drehmoment, mit 4 bar Kühlmittel durch Spindel. Ein 10-fach Rundmagazin in der Säule speist den automatischen Werkzeugwechsler (manuelle Tastenbedienung optional), der Werkzeuge bis 88 mm Durchmesser (freie Nachbarplätze) und 300 mm Länge aufnimmt. Das Emulsions-Kühlsystem umfasst einen Späneförderer. Gesamtabmessungen: 6890×3100×2410–2860 mm; Maschinengewicht 6200 kg. Dieses Bohrzentrum der dritten CMA-Generation wurde 2019 gebaut und hat nur etwa 692 Spindelarbeitsstunden protokolliert. Konzipiert für Stahlprofile und Konstruktionsteile, bewältigt es Vollbohren bis 36 mm Durchmesser und Gewindeschneiden bis M24 in Stahl. Pendelbetrieb ermöglicht Beladen während der Bearbeitung für maximale Produktivität. Die Maschine umfasst Z-Reader Höhentastung, Kühlmittel durch Spindel und DrillCam CAD/CAM-Software. Sie ist voll funktionsfähig und CE-konform.
