COGNEX Vision Inspection System: Doppelkamerasystem mit Zeilen- und Flächenkamera
COGNEX Vision Inspection System
ID: COGNEX-VISION-INSPECTION-SYSTEM-IC000009Amerikanische Innovation. 32 MP Zeilenkamera. PatMax RedLine Bildverarbeitung.
- Germany
Komplettes COGNEX Vision Inspection System mit zwei Smart-Kameras: In-Sight 9902L Zeilenkamera (32 MP, 67.000 Zeilen/s) und In-Sight 9912M Flächenkamera (12 MP). Inklusive PatMax RedLine Bildverarbeitungstools, IP67-Gehäuse, Industrieprotokollen (PROFINET, EtherNet/IP, OPC UA), Blitzcontroller und komplettem LED-Beleuchtungspaket. Standort Deutschland.
- Doppelkamera-Architektur: Hochgeschwindigkeits-2K-Zeilenkamera (67.000 Zeilen/s) plus 12-MP-Flächenkamera für umfassende Inspektion
- Ultrahohe Auflösung: 32 MP Zeilenkamera und 12 MP Flächenkamera für Anwendungen mit großem Sichtfeld
- Fortschrittliche Bildverarbeitungstools: PatMax RedLine, OCRMax, PowerGrid und HDR+ on-board
- Industrielle Konnektivität: PROFINET, EtherNet/IP, OPC UA, Modbus TCP, IEEE 1588 Protokolle
- IP67-Schutz: Robustes Industriegehäuse mit integrierter Verarbeitung, kein externer Controller nötig
- Komplettes Beleuchtungspaket: Inklusive Blitzcontroller und mehreren LED-Beleuchtungseinheiten für optimale Bildqualität
Galerie
Technische Spezifikationen
- Zeilenkamera-Modell
- Cognex In-Sight 9902L
- Zeilensensor
- 2K CMOS (2048 × up to 16,384 lines)
- Zeilenauflösung
- 32 MP (2K × 16K) or 16 MP (1K × 16K), software configurable
- Zeilenrate
- Up to 67,000 lines/s (15 µs per line)
- Zeilenkamera-Speicher
- 14.8 GB Flash, 832 MB RAM, 8 GB SD
- Flächenkamera-Modell
- Cognex In-Sight 9912M
- Flächensensor
- 12 MP CMOS (4096 × 3000 px), monochrome
- Bildrate Flächenkamera
- Up to 14 fps
- Flächenkamera-Speicher
- 7.2 GB Flash, 8 GB SD
- Bildverarbeitungswerkzeuge
- PatMax, PatMax RedLine, OCRMax, PowerGrid, Hotbars, HDR+
- Kommunikationsschnittstellen
- PROFINET, EtherNet/IP, OPC UA, Modbus TCP, IEEE 1588
- Netzwerkgeschwindigkeit
- Ethernet 1 Gbit/s
- Schutzart (Gehäuse)
- IP67 industrial housing
- Objektivanschluss
- C-mount support
- Blitz-Controller
- HPSC2-E with trigger synchronization
- Zusätzliche Bildverarbeitungseinheiten
- In-Sight IS7905, In-Sight IS7500M
- Abmessungen
- Line Scan: 2048 pixels | Area Scan: 4096 × 3000 pixels
- Steuerung
- Cognex In-Sight Vision Software with PatMax RedLine
Ausstattung

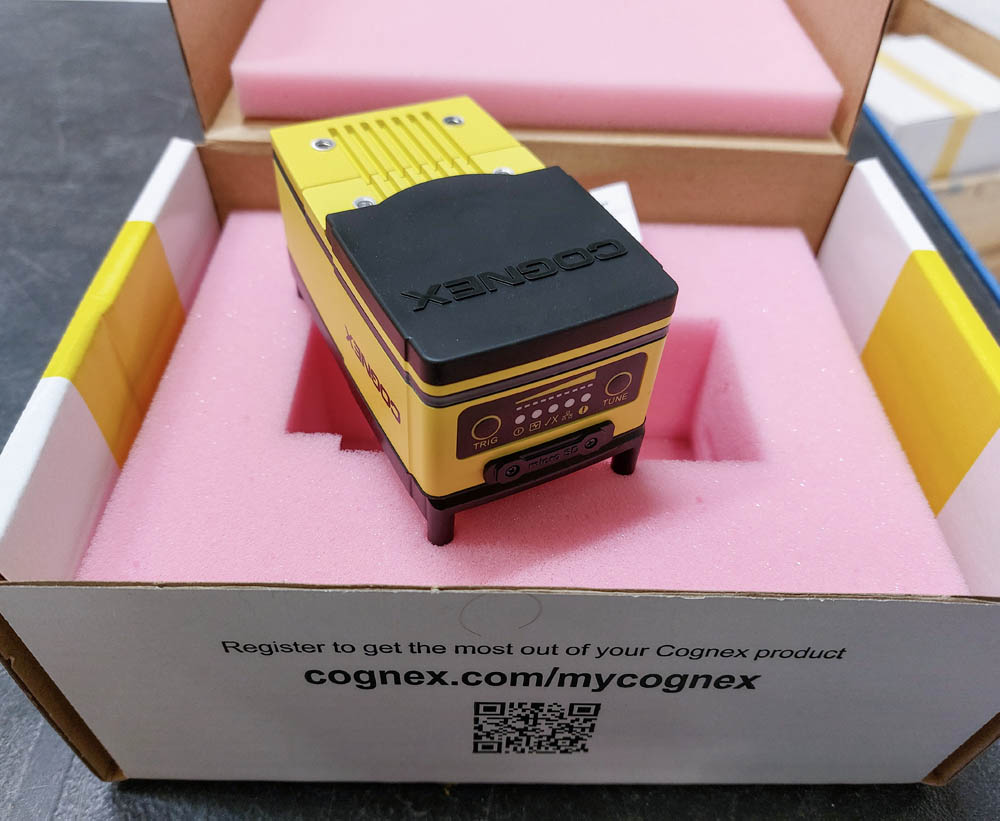

- Cognex In-Sight 9902L Zeilenkamera (2K, 67.000 Zeilen/s)

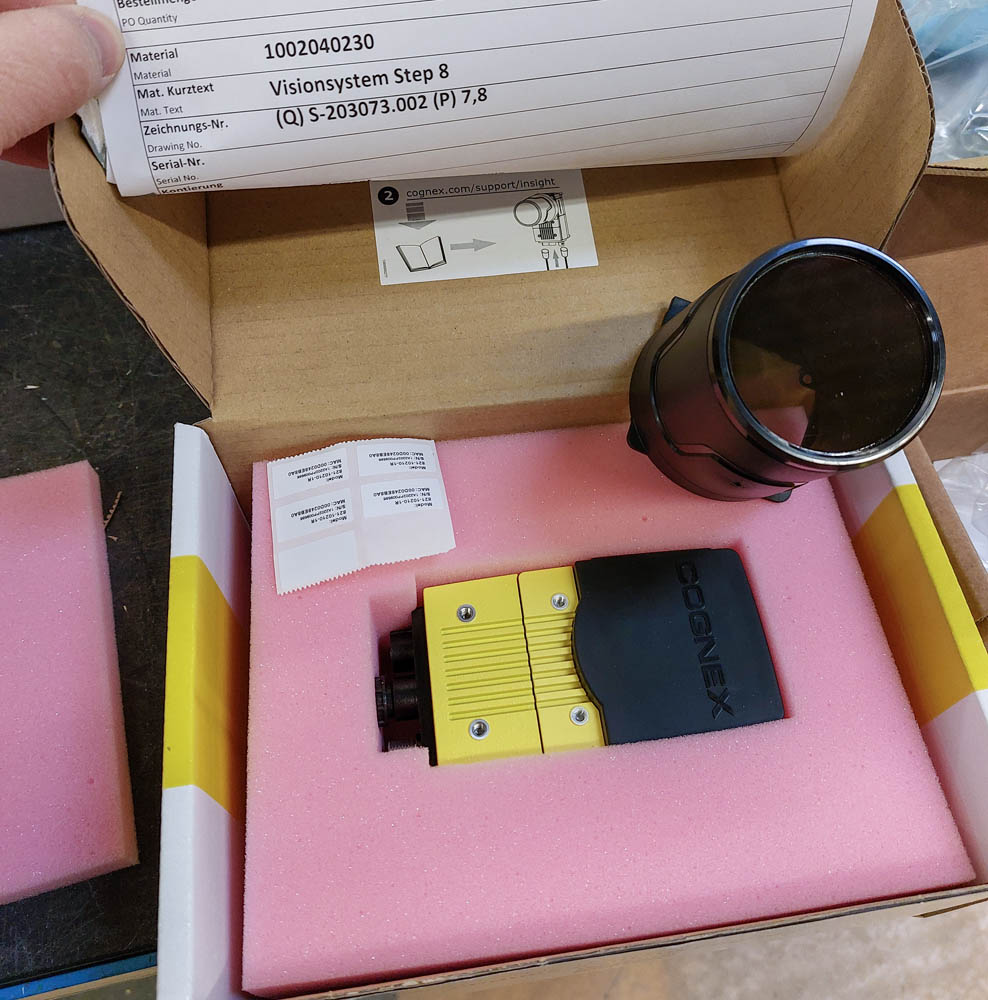

- Cognex In-Sight 9912M Flächenkamera (12 MP, 14 fps)

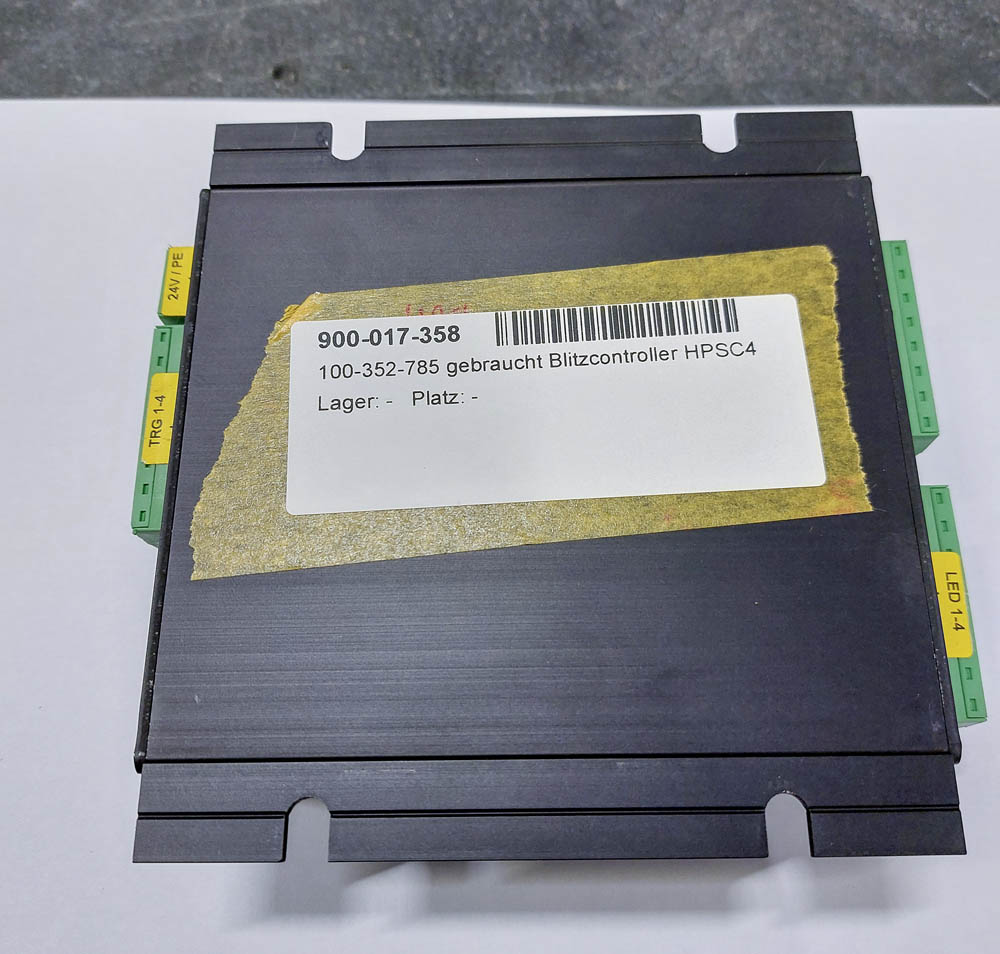

- HPSC2-E Blitzcontroller mit Trigger-Synchronisation
- BE-A50_50 LED-Beleuchtungseinheit
- Baumann 44-46-XLED-2-VD-35W LED-Leuchte
- di-soric BEK-A100-G1T-K-BS LED-Leuchte
- di-soric BEK-A500-G1T-K-BS LED-Leuchte
- Zusätzliche Beleuchtungseinheit Ref. 11768475
- In-Sight IS7905 Vision-Einheit
- In-Sight IS7500M Vision-Einheit
- IP67-Industriegehäuse für beide Kameras
- C-Mount-Objektivträgersystem
- 8-GB-SD-Karten-Speicher (beide Einheiten)
- Schnittstellen PROFINET, EtherNet/IP, OPC UA, Modbus TCP
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das COGNEX Vision Inspection System repräsentiert die Spitze der industriellen Maschinen-Vision-Technologie und kombiniert zwei komplementäre Smart-Kamerasysteme für umfassende Qualitätskontrolle. Diese Komplettlösung ist für anspruchsvolle Inspektionsaufgaben an großen, gekrümmten oder schnell bewegten Teilen ausgelegt. Doppelkamera-Architektur: Die In-Sight 9902L Zeilenkamera liefert kontinuierliche Bildaufnahme mit bis zu 67.000 Zeilen pro Sekunde, ideal für 360°-Inspektion rotierender zylindrischer Objekte und Etikettenverifikation auf gekrümmten Oberflächen. Die In-Sight 9912M Flächenkamera bietet 12-Megapixel-Auflösung für die Inspektion statischer Teile mit großem Sichtfeld wie Geräteklappen und Stanzmerkmale. Bildverarbeitung: Beide Kameras verfügen über On-Board-Verarbeitung mit fortschrittlichen Bildverarbeitungstools wie PatMax RedLine für Mustererkennung, OCRMax für optische Zeichenerkennung, PowerGrid für Oberflächeninspektion und HDR+ für High-Dynamic-Range-Bildgebung. Kein externer Controller erforderlich. Industrielle Integration: Vollständige industrielle Konnektivität über PROFINET, EtherNet/IP, OPC UA und Modbus TCP gewährleistet die nahtlose Integration in bestehende Automatisierungssysteme. Das IEEE 1588 Precision Time Protocol ermöglicht synchronisierten Multi-Kamera-Betrieb. Beleuchtungssystem: Inklusive professioneller LED-Beleuchtung von Baumann und di-soric sowie HPSC2-E Blitzcontroller für triggersynchrone Bildaufnahme – für optimale Bildqualität unter allen Bedingungen. Anwendungsbereich: Perfekt geeignet für die Inspektion von Automobilkomponenten, Verifikation pharmazeutischer Verpackungen, Qualitätskontrolle in der Elektronikmontage und Überwachung von Hochgeschwindigkeits-Produktionslinien.
