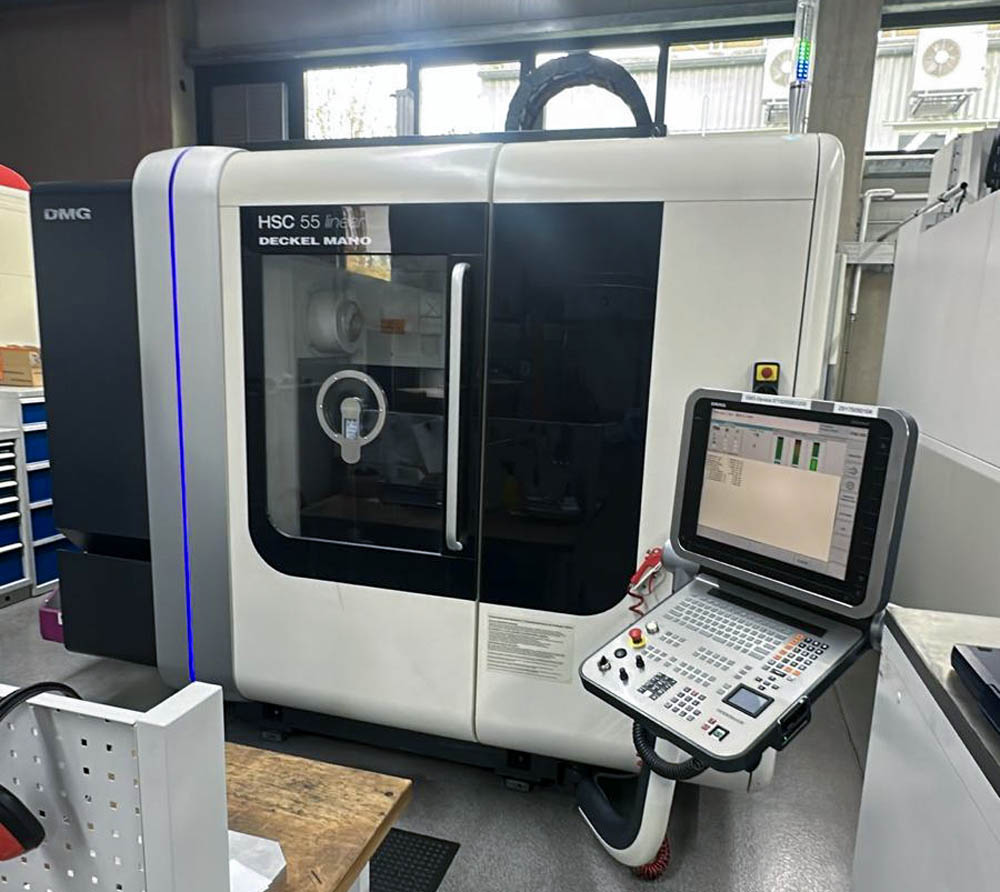

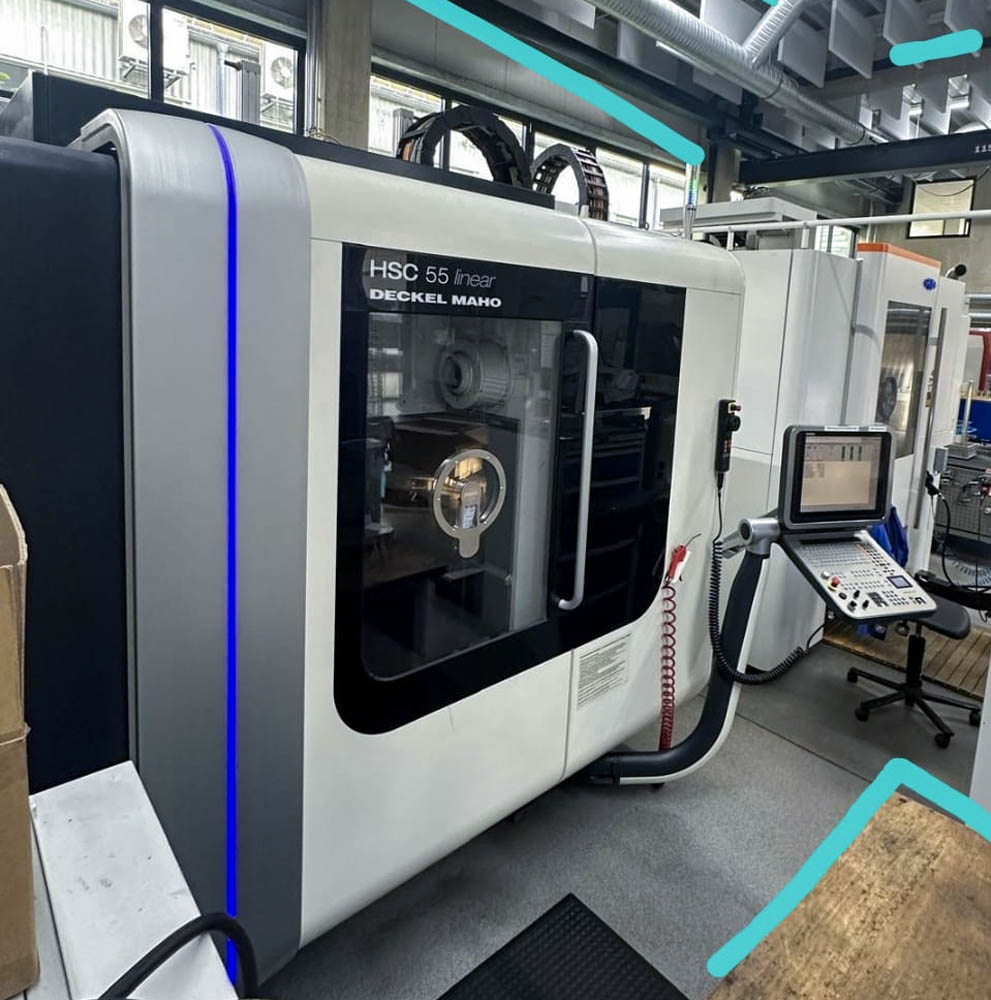

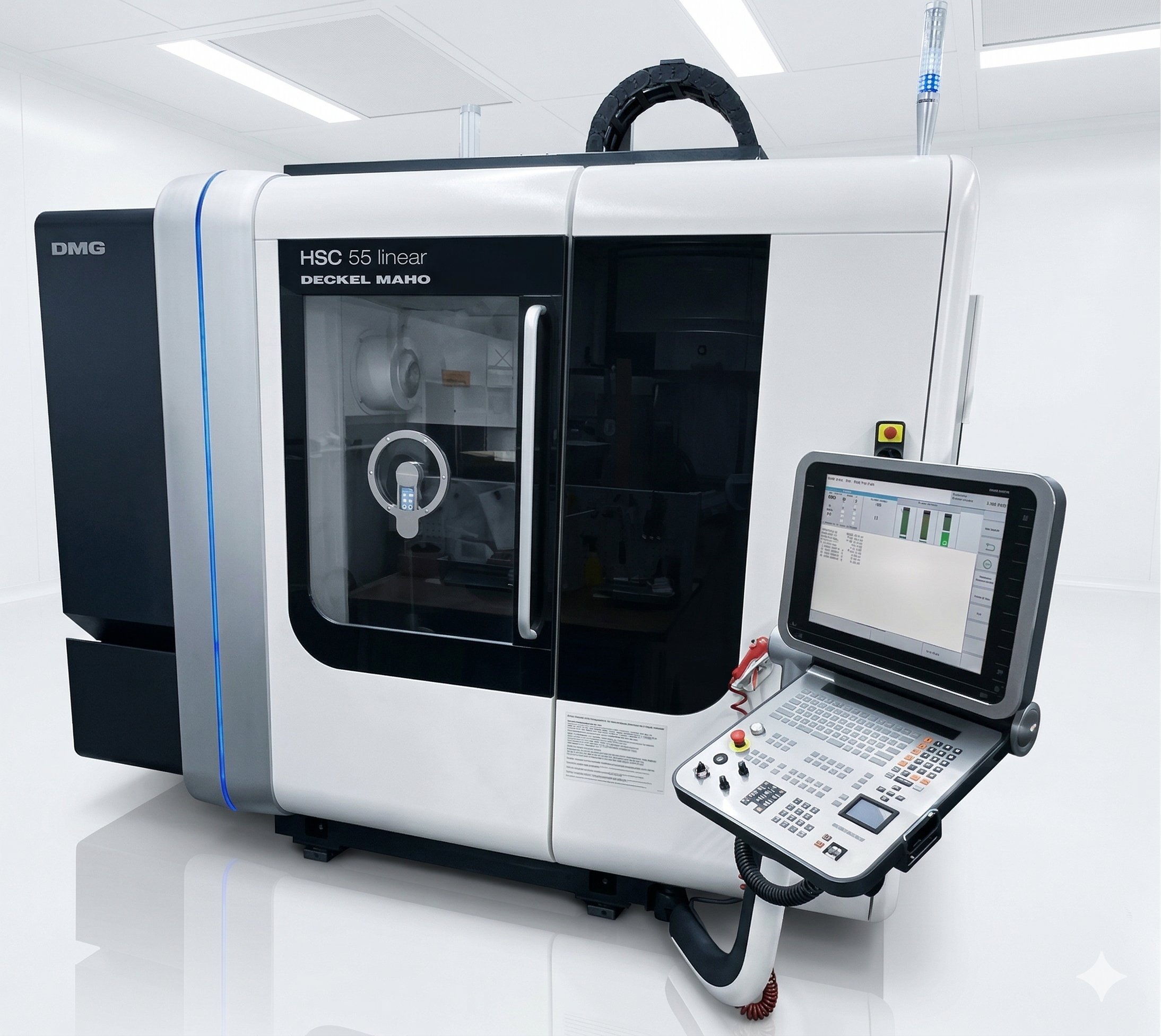

DECKEL MAHO HSC 55 linear (2011): 5-Achs-Bearbeitungszentrum mit 20-fach-Palettenturm

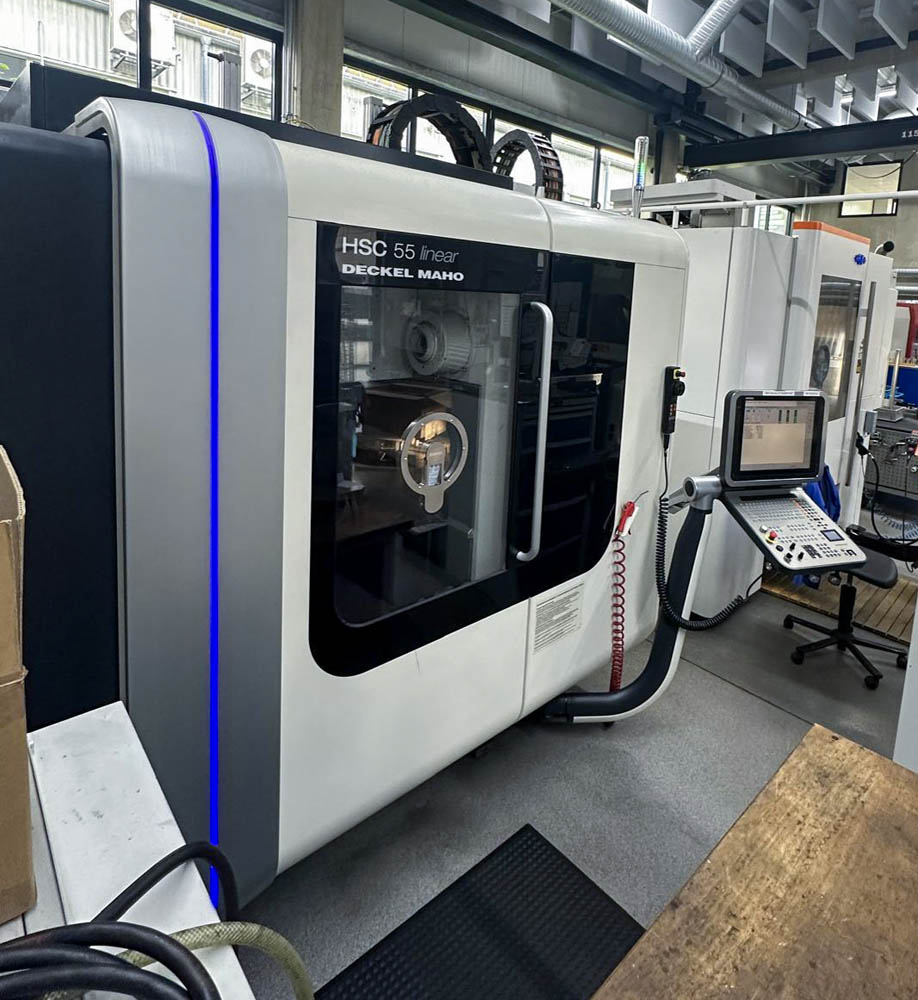

DECKEL MAHO HSC 55 linear
ID: DECKEL-MAHO-HSC-55-LINEAR-2011-MC000072Deutsche Ingenieurskunst. 42.000 U/min Hochgeschwindigkeitsspindel. 20-fach-Palettenautomation. HEIDENHAIN iTNC530.
- Germany
2011 DECKEL MAHO HSC 55 linear 5-Achs-Universalbearbeitungszentrum mit HEIDENHAIN iTNC530 Steuerung. Verfahrwege 450x580x400 mm, 42.000 U/min Spindel, 60er Werkzeugmagazin, A- und C-Achse, 20-fach-Palettenturm-Automation, Graphit-Staubabsaugung und aktive Kühlsysteme. Nur 10.903 Spindelstunden. Standort Deutschland.
- Hochgeschwindigkeitsbearbeitung: 42.000 U/min Spindel, optimiert für HSC-Anwendungen
- Hochwertige Automation: 20-fach-Palettenturm mit integriertem Managementsystem
- 5-Achs-Fähigkeit: Volle Simultanbearbeitung mit A-Achse und 360° C-Achse
- Niedrige Betriebsstunden: nur 10.903 verifizierte Spindelstunden
- Premium-Steuerung: HEIDENHAIN iTNC530 – Industriestandard
- Graphit-tauglich: spezialisierte Staubabsaugung und aktive Kühlsysteme
Galerie
Video
Technische Spezifikationen
- Steuerung
- HEIDENHAIN iTNC530
- Verfahrweg X
- 450 mm
- Verfahrweg Y
- 580 mm
- Verfahrweg Z
- 400 mm
- C-Achse Drehbereich
- 360° (0.001° resolution)
- A-Achse Drehbereich
- +10° to -110°
- Eilgang
- 80 m/min
- Tischabmessungen
- 400 x 400 mm
- Max. Werkstückgewicht
- 200 kg
- Spindeldrehzahl
- 42,000 RPM
- Spindelleistung
- 13/10 kW (40%/100% ED)
- Spindeldrehmoment
- 8.3/6.4 Nm (40%/100% ED)
- Werkzeugaufnahme
- HSK-E50
- Werkzeugmagazin
- 60 positions
- Palettensystem
- 20-position tower storage
- Palettengröße
- UPC 320 x 320 mm

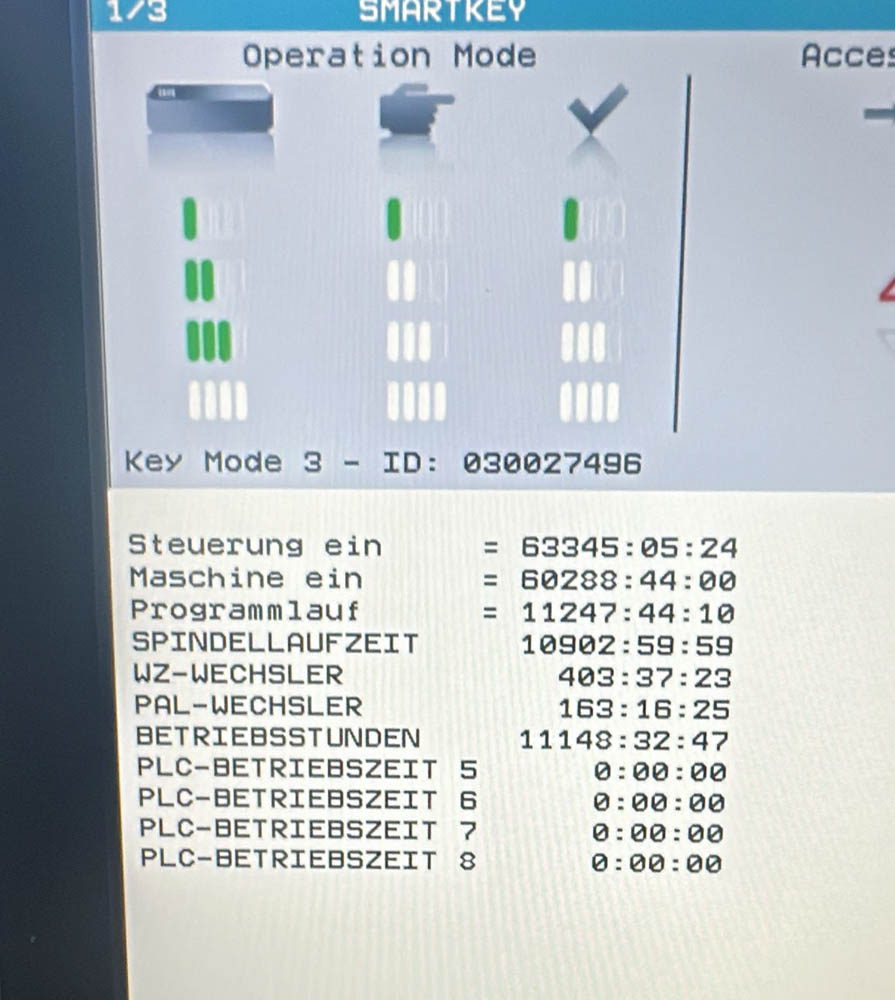

- Spindelstunden
- 10,903 hours
- Maschinenstunden
- 63,345 hours
Ausstattung

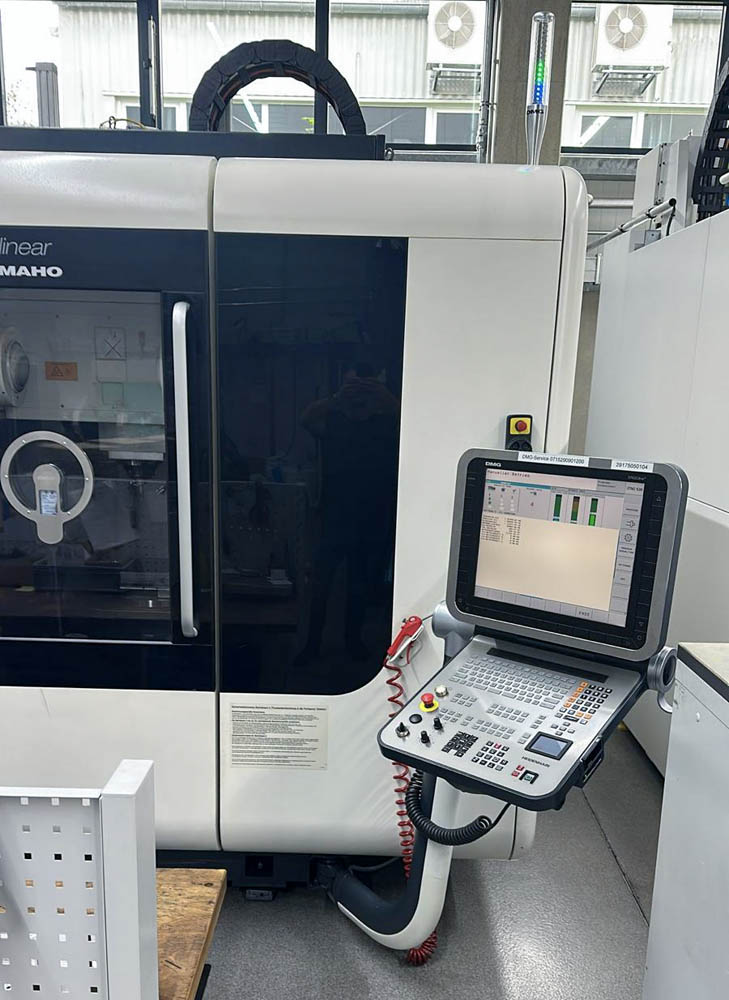

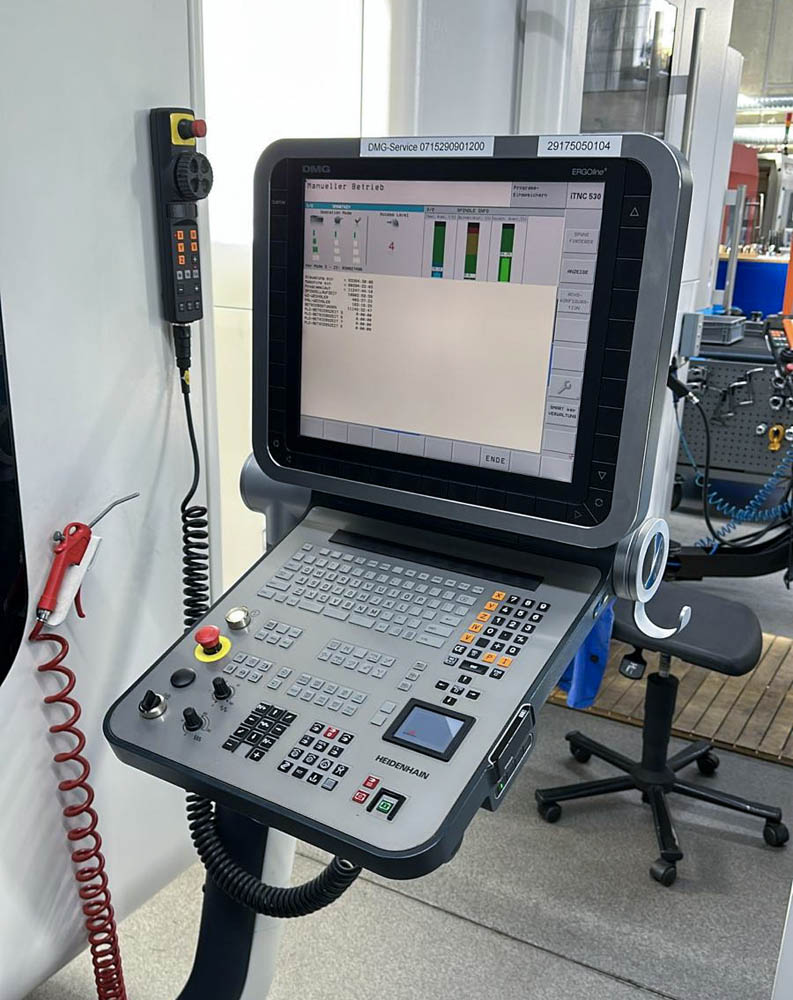

- HEIDENHAIN iTNC530 CNC-Steuerung

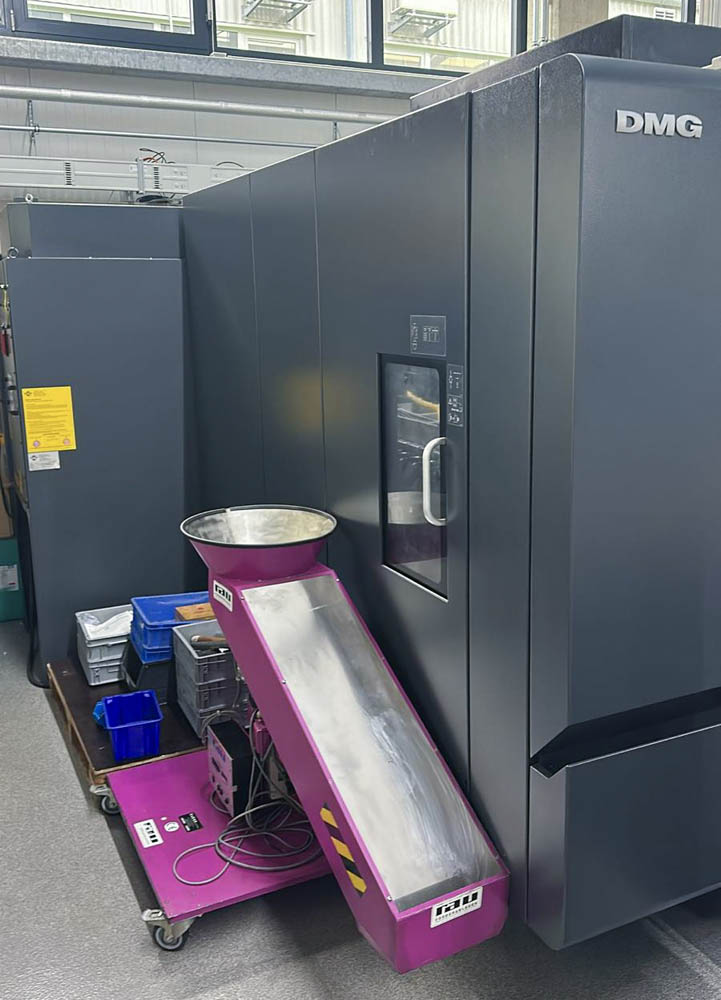

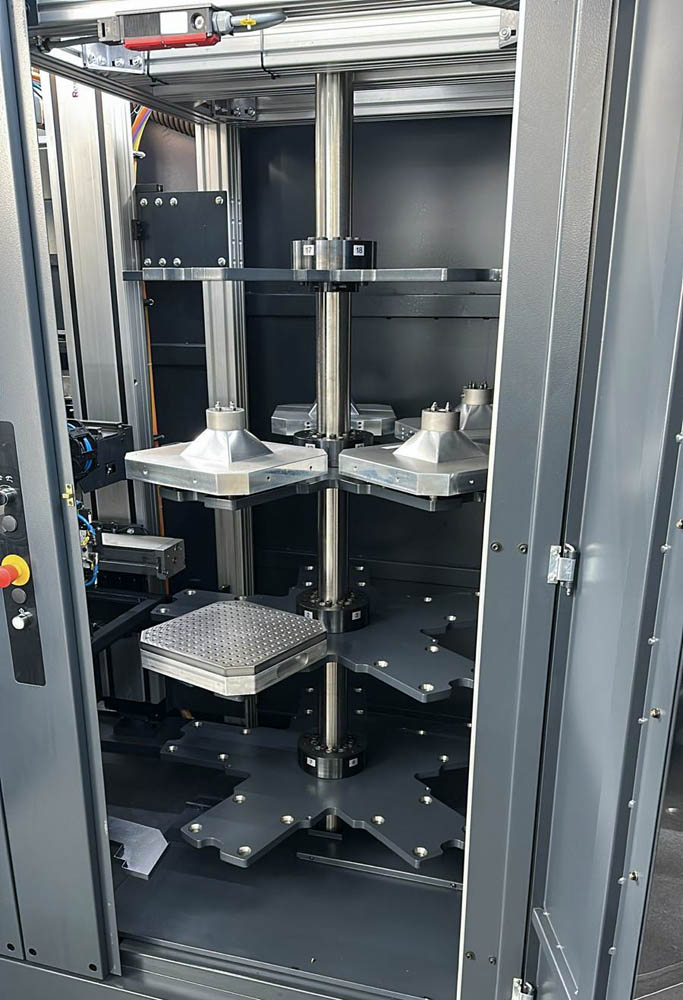

- 20-fach-Palettenturm mit Lager- und Transferstation

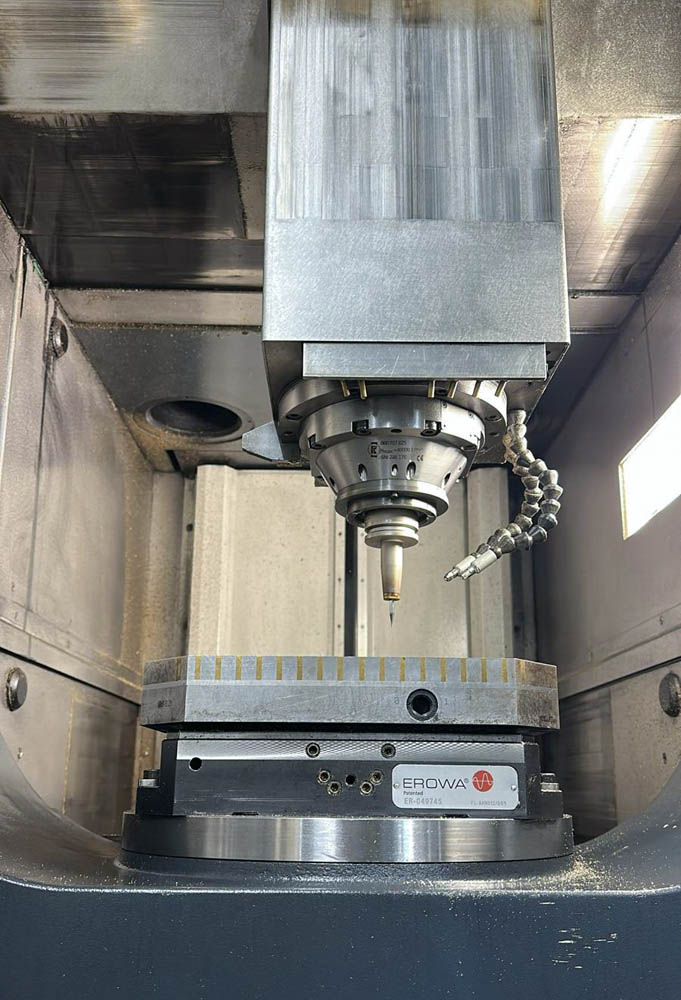

- UPC 320x320 mm Palettensystem mit Spannfutter
- 60-fach automatischer Werkzeugwechsler
- HSK-E50 Werkzeugaufnahmesystem
- Infrarot-3D-Messtaster
- 3D quickSET Messsystem
- Elektronisches Handrad

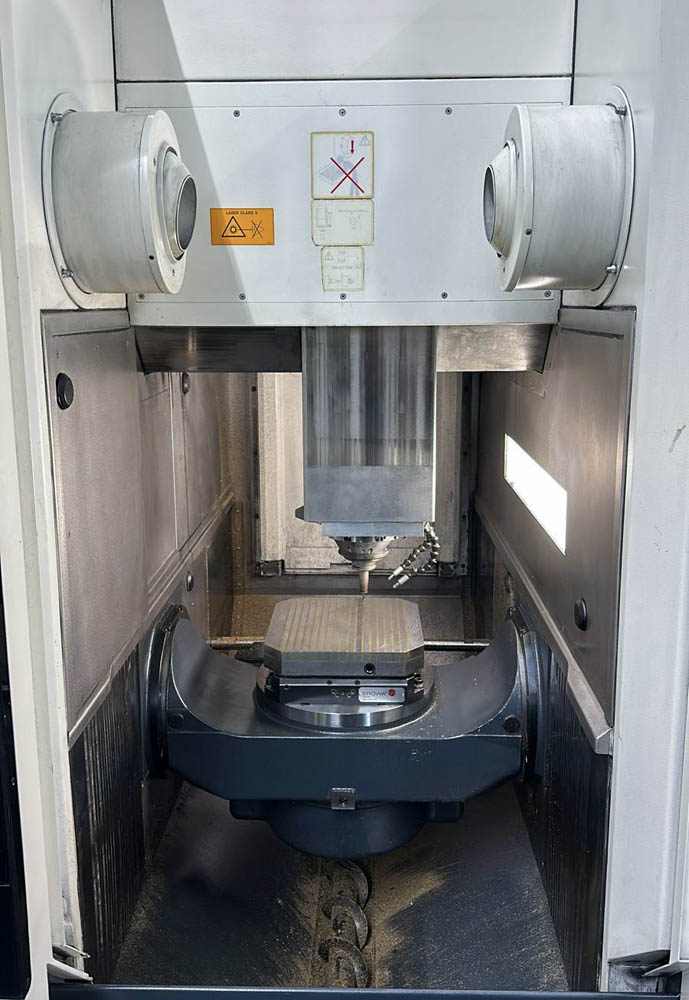

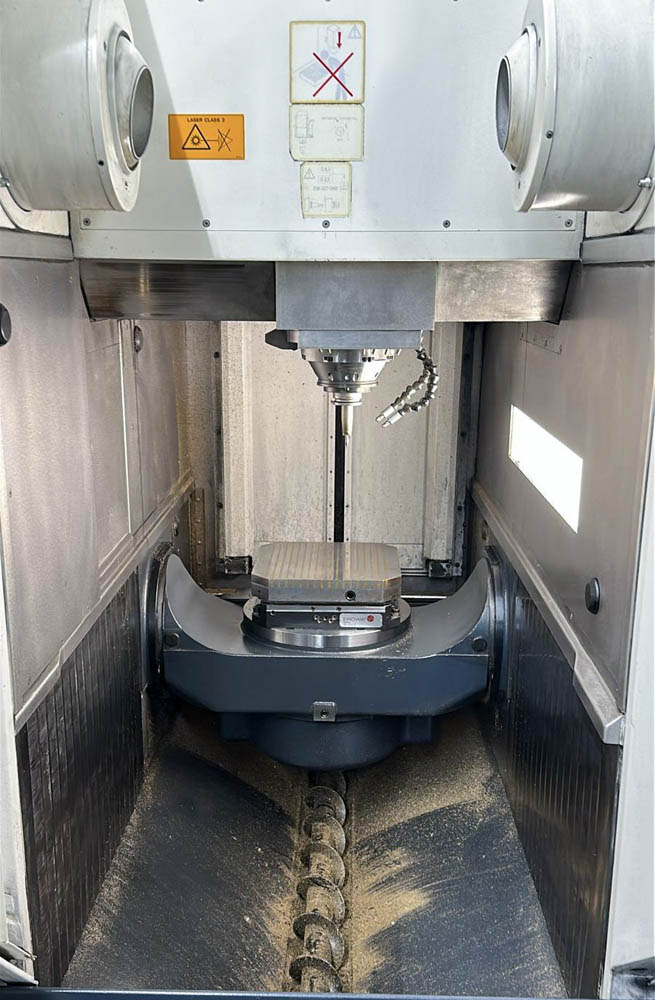

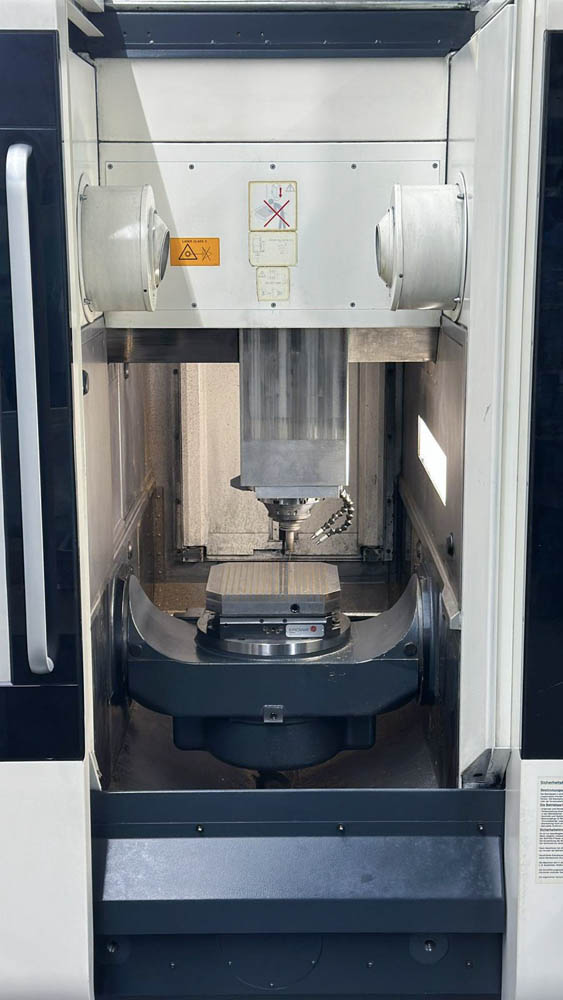

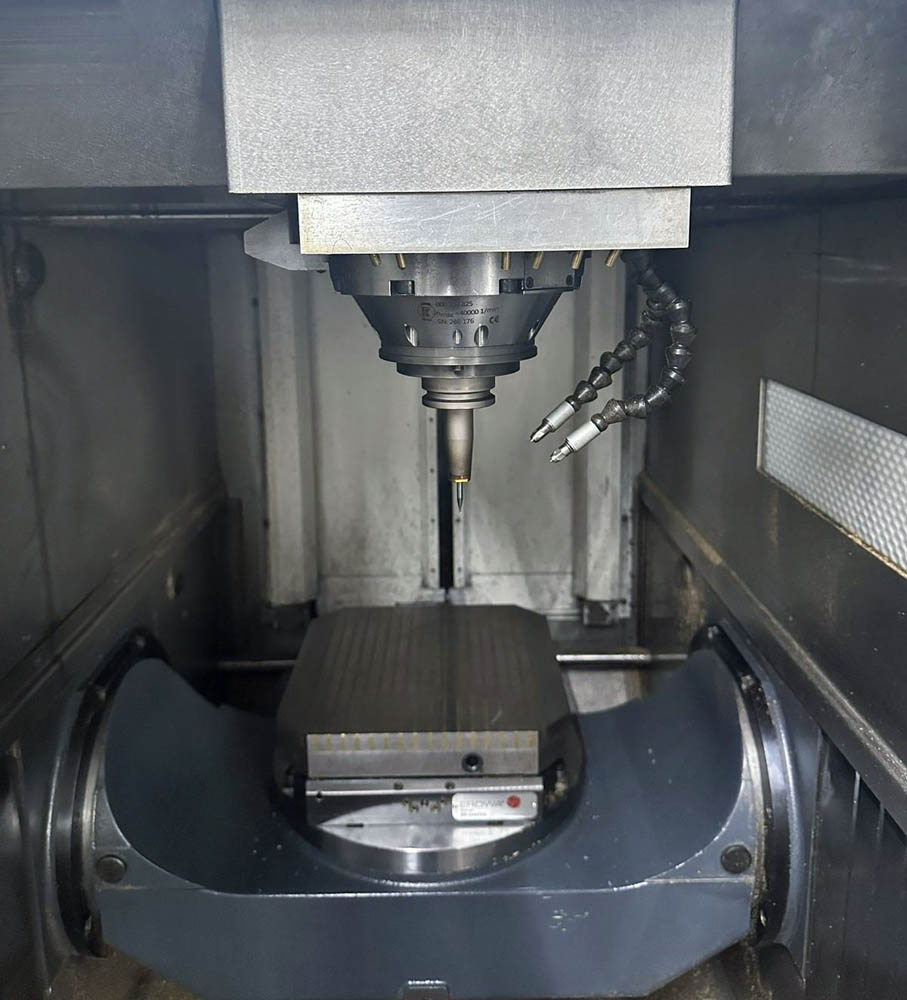

- NC-Schwenk-Rundtisch (A-Achse und C-Achse)
- Aktive Spindelkühlung

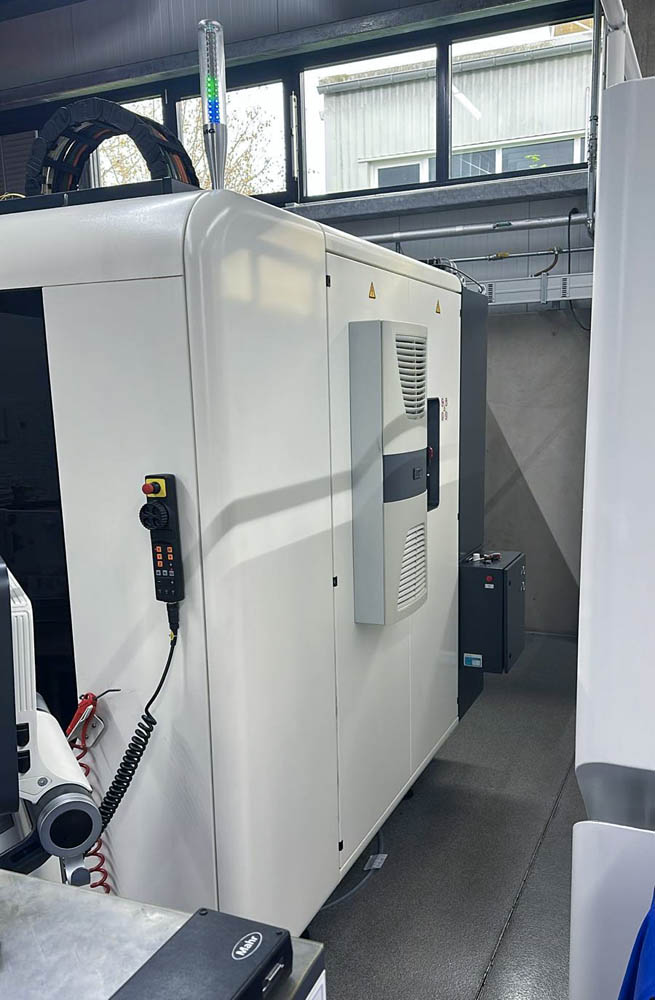

- Aktive Schaltschrankkühlung
- Staubabsaugung für Graphit
- Sperrluft durch die Spindel (M-Funktion wählbar)
- Sperrluft für lineare Wegmesssysteme

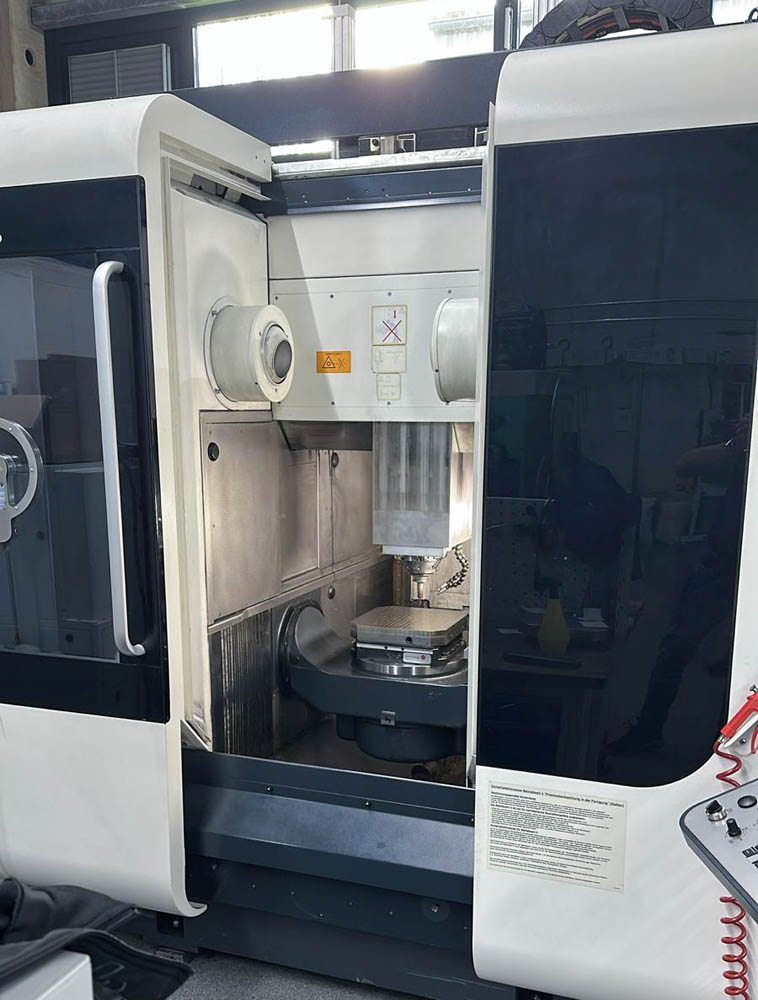

- Drehbare Sichtfenster
- Verbundsicherheitsglas-Fenster
- Arbeitsraumbeleuchtung
- Signalleuchte
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das DECKEL MAHO HSC 55 linear ist bekannt für seine außergewöhnlichen Hochgeschwindigkeits-Bearbeitungsmöglichkeiten und thermische Stabilität. Diese Einheit von 2011 ist voll ausgestattet mit moderner Automation und spezialisierten Systemen für anspruchsvolle Produktionsumgebungen. Automatisierungssystem: Der integrierte 20-fach-Palettenturm mit Lager- und Transferstation ermöglicht mannlose Produktion mit UPC 320x320 mm Paletten. Die Palettensteuerung erfolgt direkt über die Maschinensteuerung, mit Ladetür und Luftzufuhr am Arbeitstisch für nahtlosen Betrieb. Messen & Tasten: Ausgestattet mit Infrarot-3D-Messtaster und 3D quickSET-System für schnelle Werkstückeinrichtung und prozessintegrierte Verifizierung, gewährleistet konstante Genauigkeit über Produktionsserien. Kühlung & Umgebung: Aktive Kühlaggregate für Spindel und Schaltschrank, spezialisierte Staubabsaugung für Graphitbearbeitung und Sperrluft durch die Spindel. Drehbare Sichtfenster und Verbundsicherheitsglas bieten exzellente Sicht. Anwendungsbereich: Ideal für Hochgeschwindigkeits-Fräsen von Aluminium, Graphitelektrodenfertigung, Formen- und Werkzeugbau und Präzisionsteile in der Luftfahrt, die 5-Achs-Simultanbearbeitung erfordern.
