Turning Center
DOOSAN MX2100ST (2022) mit 80-Platz-ATC & Stangenlader
DOOSAN MX2100ST
ID: DOOSAN-MX2100ST-2022-TC000026Doppelspindel-Dreh-Fräszentrum mit 80-Platz-ATC und Y-Achse für Komplettbearbeitung in einer Aufspannung.
- Switzerland
DOOSAN MX2100ST (2022) Doppelspindel-Dreh-Fräszentrum mit FANUC 31i-B5, 80-Platz-ATC, 12.000 U/min Frässpindel, Y-Achse und Stangenlader.

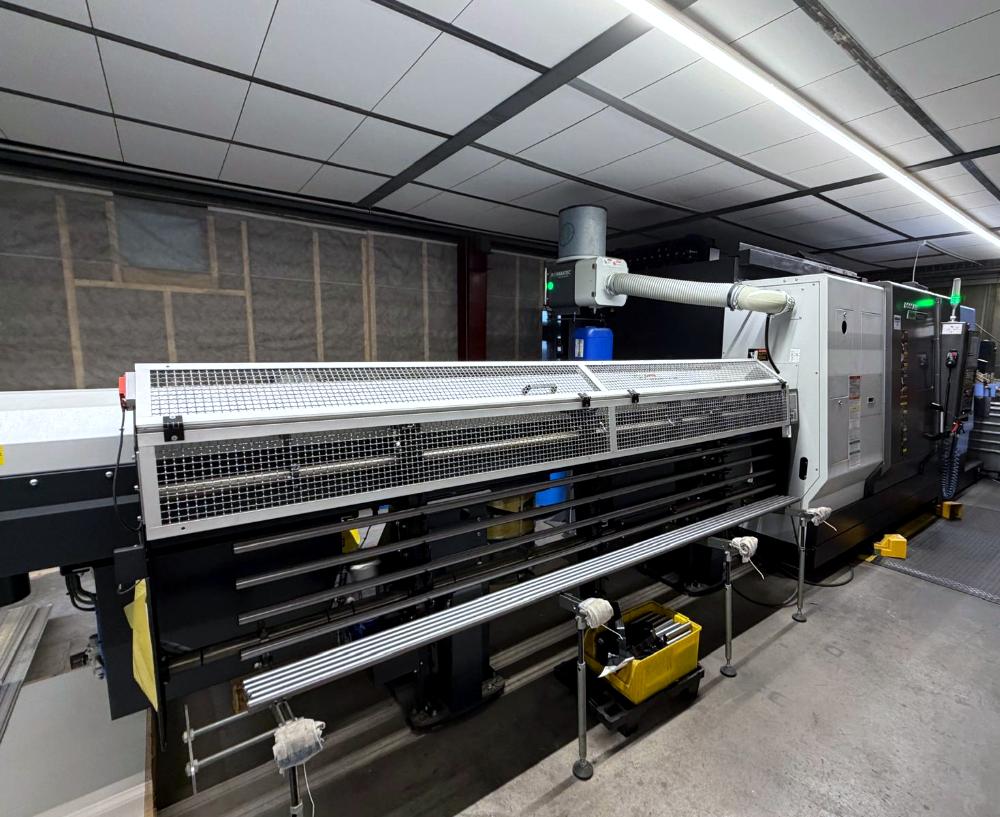

- Geliefert mit LNS Sprint 565 S2 Stangenlader (3,2 m, ø3–34 mm)
- 55-bar-Hochdruckkühlmittel zur Frässpindel

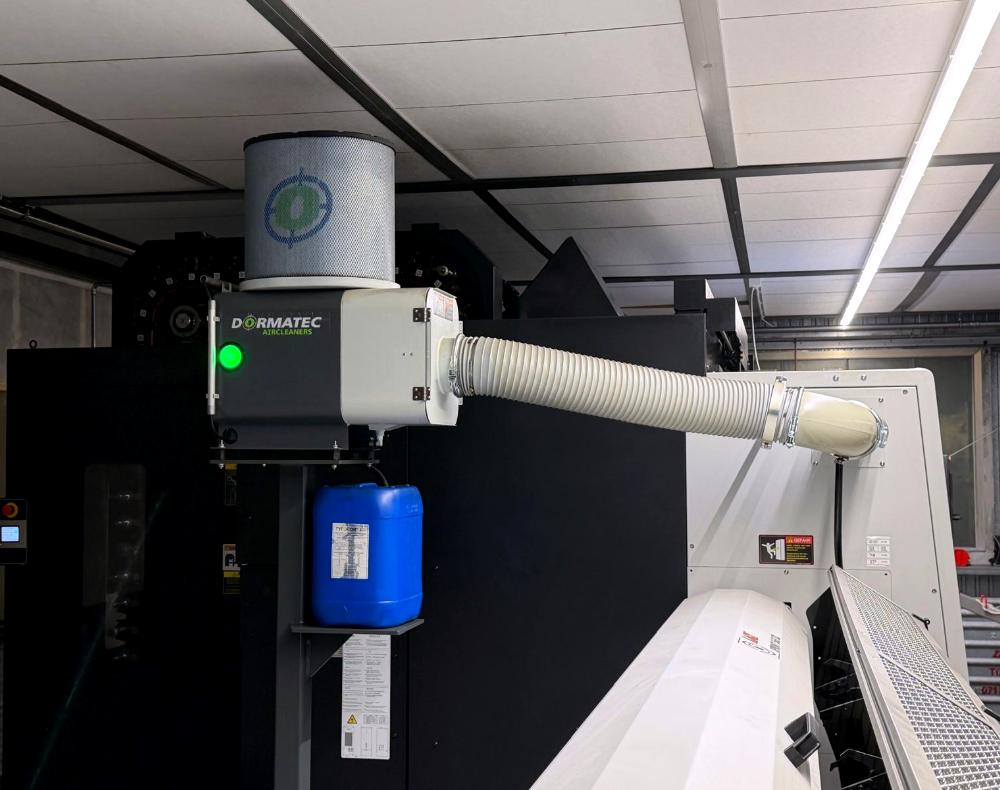

- Elektrischer Werkzeugmessarm, Teilefänger, Ölnebelabsaugung und HAINBUCH TOPlus/Mando-Werkstückspannung
- 80-Platz-ATC mit Capto C6 und 2,0 s Werkzeugwechselzeit
- 12.000 U/min Frässpindel, 18,5 kW
- Verfahrweg Y-Achse 170 mm (±85)
- Doppelspindeln: 5.000 U/min, je 22 kW
- 12-Platz-BMT55P-Revolver, angetriebene Werkzeuge bis 5.000 U/min
- 76 mm Spindeldurchgang, 65 mm Stangenkapazität
- 4.605 Spindelarbeitszeit, 21.162 Stunden unter Strom
Galerie
Technische Spezifikationen

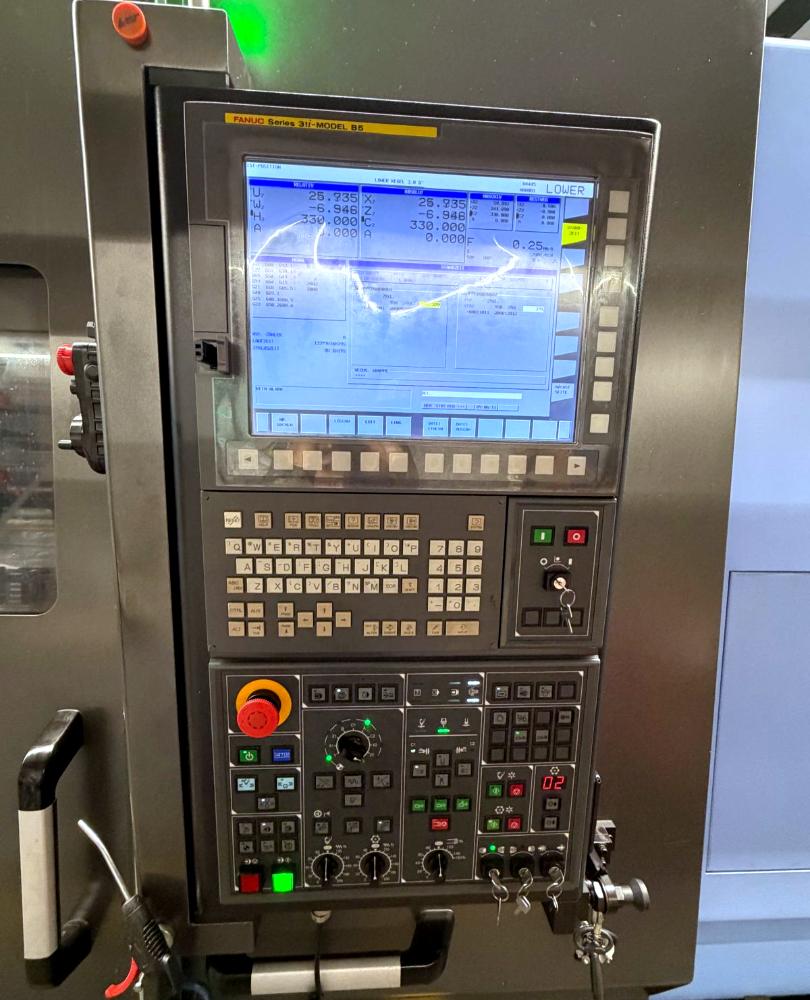

- Steuerung
- FANUC 31i-B5
- Verfahrweg X-Achse mm
- 565 (X1)
- Verfahrweg Z-Achse mm
- 1.050 (Z1)
- Verfahrweg Y-Achse mm
- 170 (±85)
- B-Achse
- 0.001°
- Max. Drehlänge mm
- 1.020
- Max. Drehdurchmesser mm: ø
- 540
- Drehdurchmesser über Bett mm: ø
- 750
- Spindeldurchgang / Stangenkapazität mm: ø
- 76 / 65
- Eilgang m/min
- X1/Z1: 36 ; Y: 26 ; X2: 24 ; Z2: 36 ; A: 30
- Anzahl der Revolver
- 1
- Revolver Verfahrwege X2 / Z2 mm
- X2: 187 / Z2: 1.050
- Werkzeugplätze pro Revolver
- 12
- Werkzeugaufnahme (VDI / BMT / andere)
- BMT55P
- Angetriebene Werkzeuge max. Drehzahl U/min
- 5.000
- Revolverschaltzeit s
- 0.2
- Frässpindel Drehzahl U/min
- 12.000
- Frässpindel Leistung kW
- 18.5 / 15 / 11
- Werkzeugmagazin Kapazität (ATC)
- 80
- ATC Werkzeugaufnahme (Capto / HSK / SK)
- Capto C6
- Werkzeugwechselzeit s
- 2.0
- Max. Werkzeugdurchmesser mm
- 90 / 120
- Max. Werkzeuglänge mm
- 300
- Max. Werkzeuggewicht kg
- 9
- Max. Spindeldrehzahl U/min
- 5.000
- Spindelmotorleistung kW (S1/S6)
- 22 / 18.5
- Spindelnase
- A2-6
- Spannfutterdurchmesser mm
- 8"
- C-Achse Auflösung (°)
- 0.001°
- Gegenspindel max. Drehzahl U/min
- 5.000
- Gegenspindel Leistung kW
- 22 / 18.5
- Gegenspindel Spindelnase
- A2-6
- Gegenspindel Spannfutter mm
- 8"
- Gegenspindel Verfahrweg mm
- 1.050 (A)
- Stunden unter Strom
- 21.162
- Spindelarbeitszeit
- 4.605
- Gesamtleistungsbedarf kVA
- 88
- Maschinenlänge mm
- 4.850
- Maschinenbreite mm
- 2.525
- Maschinenhöhe mm
- 2.805
- Maschinengewicht kg
- 12.000
- Abmessungen
- 4.850 × 2.525 × 2.805 mm · 12.000 kg
- Ausstattung
- Stangenlader LNS Sprint 565 S2 3,2 m (ø 3–34 mm) inkl. RA-Pack Restmaterial-Rückzug Hochdruck-KSS zur Frässpindel 55 bar (5,5 kW, TTC) KSS-Pumpe 10 bar zum Revolver (4,0 kW) KSS durch die rechte Spindel + Werkstückausstosser Werkzeugvermessung, elektrisch einschwenkbarer Messarm Teilefänger auf internes Förderband Späneförderer Scharnierband, Austrag rechts Automatische Fronttüre mit Sicherheitsvorrichtung Ölnebelabsaugung AOF AF-20P Klimatisierter Schaltschrank Automatische Maschinenabschaltung Futterspülung an linker und rechter Spindel 2-Stufen-Druckeinstellung für 3-Backen-Futter HAINBUCH TOPlus Spannfutter Gr. 52 (linke Spindel) HAINBUCH Spanndorn Mando T212/D (rechte Spindel) NC-Option Data Server + 1 GB Speicherkarte Ölabscheider Band-Typ Kühlmittelniveauschalter + Durchflusswächter
Zusammenfassung
Beschreibung

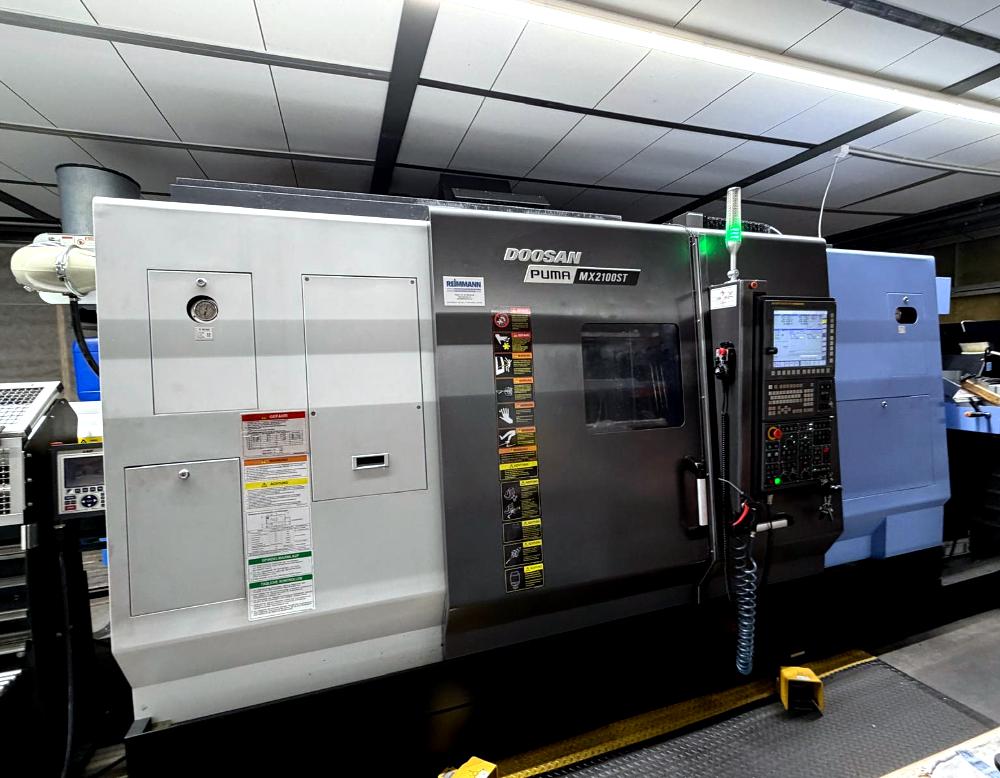

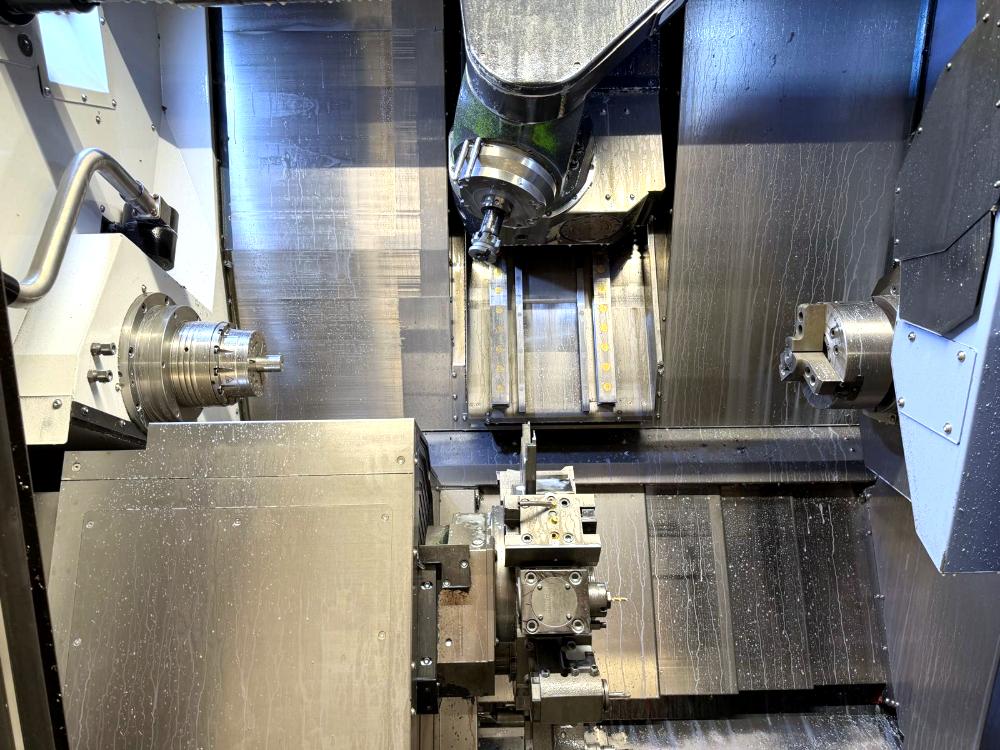

Das DOOSAN MX2100ST ist ein Doppelspindel-Drehzentrum mit vollwertiger Y-Achse und integriertem Fräspaket, gesteuert durch FANUC 31i-B5. Die Verfahrwege betragen 565 mm (X1), 1.050 mm (Z1) und 170 mm (Y, ±85) bei Eilgängen bis 36 m/min. Haupt- und Gegenspindel liefern je 22 kW (S1) bei bis zu 5.000 U/min über A2-6-Spindelnasen und 8"-Spannfutter; der Spindeldurchgang beträgt 76 mm bei 65 mm Stangenkapazität. Ein 12-Platz-BMT55P-Revolver (X2: 187 mm, Z2: 1.050 mm) schaltet in 0,2 s und nimmt angetriebene Werkzeuge bis 5.000 U/min auf. Der 80-Positionen-Werkzeugwechsler fasst Capto-C6-Aufnahmen (max. ø120 mm, 300 mm Länge, 9 kg) und wechselt in 2,0 s. Die dedizierte Frässpindel läuft bis 12.000 U/min mit 18,5 kW Leistung. C-Achsen- und B-Achsen-Auflösung beträgt 0,001°. Die Maschine hat 4.605 Spindelarbeitszeit und 21.162 Stunden unter Strom protokolliert. Diese Einheit wird komplett geliefert mit LNS Sprint 565 S2 Stangenlader (3,2 m Kapazität, ø3–34 mm), 55-bar-Hochdruckkühlmittel zur Frässpindel, elektrischem Werkzeugmessarm, Teilefänger, Ölnebelabsaugung und HAINBUCH TOPlus/Mando-Werkstückspannung—ein schlüsselfertiges Paket für variantenreiche Produktion aus der Stange im unbemannten Betrieb.
