Bearbeitungszentrum
Fanuc ROBODRILL D21LiB5P (2022) mit RENISHAW-Messtaster
Fanuc ROBODRILL D21LiB5P (2022) gebraucht kaufen
ID: MC000085Hochgeschwindigkeits-3-Achs-Bearbeitungszentrum mit 10.000 U/min Spindel und 1,6 s Span-zu-Span Zeit.
- Spanien
Fanuc ROBODRILL D21LiB5P (2022): 3-Achs-VMC, 700×400×330 mm Verfahrwege, 10.000 U/min BT30-Spindel, 21 Werkzeuge, RENISHAW-Messtaster, MOSNIC-Späneabsaugung.

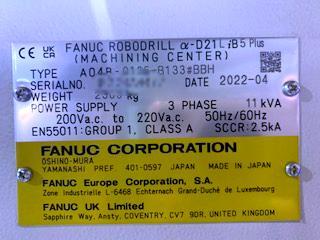

- Steuerung Fanuc Series 31i-MODEL B5 Plus · Baujahr 2022
- Verfahrwege X 700 / Y 400 / Z 330 mm
- 10.000 U/min · 14,2 / 4 kW · BT30 (BIG-PLUS BBT30)

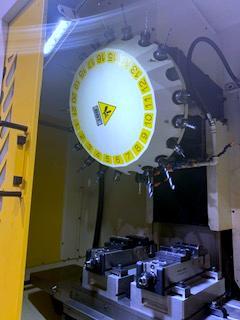

- Werkzeugmagazin mit 21 Plätzen
- Tisch 850 x 410 mm · Tischbelastung 300 kg
- RENISHAW Messtaster
- MOSNIC Späneabsaugung mit Hochdruckpumpe, 15 bar (ohne Späneförderer)
- Data Server 4 GB mit Fast Ethernet
Galerie
Technische Spezifikationen
- Steuerung
- Fanuc Series 31i-MODEL B5 Plus
- Anzahl der gesteuerten Achsen
- 3
- Anzahl der simultanen Achsen
- 3
- Verfahrweg X-Achse mm
- 700
- Verfahrweg Y-Achse mm
- 400
- Verfahrweg Z-Achse mm
- 330
- Abstand Spindelnase - Tischoberfläche mm
- 250–580
- Vorschubgeschwindigkeiten m/min
- 30
- Eilgang m/min
- 54
- Positioniergenauigkeit mm
- < 0,006
- Wiederholgenauigkeit mm
- < 0,004
- Tischabmessungen mm
- 850 x 410
- Max. Tischbelastung kg
- 300
- Max. Spindeldrehzahl U/min
- 10.000
- Spindelmotorleistung kW (S1/S6)
- 14,2 / 4
- Spindelaufnahme
- BT30 (BIG-PLUS BBT30)
- Werkzeugmagazin Kapazität
- 21
- Max. Werkzeugdurchmesser (freie Nachbarplätze) mm
- 80
- Max. Werkzeuglänge mm
- 250
- Max. Werkzeuggewicht kg
- 3
- Span-zu-Span Zeit s
- 1,6
- Spindelarbeitszeit
- 1.464
- Gesamtleistungsbedarf kVA
- 11
- Maschinenlänge mm
- 2.165
- Maschinenbreite mm
- 2.087
- Maschinenhöhe mm
- 2.325
- Maschinengewicht kg
- 2.300
- Abmessungen
- 2.165 × 2.087 × 2.325 mm · 2.300 kg
- Ausstattung
- RENISHAW Messtaster MOSNIC Späneabsaugung mit Hochdruckpumpe, 15 bar (ohne Späneförderer) Data Server 4 GB mit Fast Ethernet FANUC Program Transfer Tool (über Ethernet) Luftspülung für Späne 3-Farben-Signalleuchte
Zusammenfassung
Beschreibung
Das Fanuc ROBODRILL D21LiB5P ist ein vertikales 3-Achs-Bearbeitungszentrum aus dem Jahr 2022 mit Fanuc Series 31i-MODEL B5 Plus Steuerung. Die Verfahrwege betragen 700 mm (X-Achse), 400 mm (Y-Achse) und 330 mm (Z-Achse), bei Eilgängen bis 54 m/min und Vorschubgeschwindigkeiten von 30 m/min. Die 10.000 U/min Spindel liefert 14,2 kW (S1) / 4 kW (S6) über eine BT30 (BIG-PLUS BBT30) Spindelaufnahme. Das 21-fach Werkzeugmagazin nimmt Werkzeuge bis 80 mm Durchmesser (freie Nachbarplätze), 250 mm Länge und 3 kg Gewicht auf, mit branchenführender Span-zu-Span Zeit von 1,6 Sekunden. Der 850 × 410 mm Tisch trägt bis 300 kg. Positioniergenauigkeit < 0,006 mm, Wiederholgenauigkeit < 0,004 mm. Die Spindel hat 1.464 Arbeitsstunden. Die Maschine ist ausgestattet mit RENISHAW-Messtaster für prozessbegleitende Messung, MOSNIC-Späneabsaugung mit 15 bar Hochdruckpumpe (ohne Späneförderer), Data Server 4 GB mit Fast Ethernet für effizienten Programmtransfer via FANUC Program Transfer Tool, Luftblasfunktion für Späne und 3-Farben-Signallampe. Kompakte Stellfläche: 2.165 × 2.087 × 2.325 mm, 2.300 kg.
Interesse an dieser Maschine?
Unverbindliches Angebot in 24h · Persönliche Beratung · Ref. MC000085
Häufige Fragen
Das hängt von Maschinengröße und -gewicht ab. Wir stellen die technischen Unterlagen der jeweiligen Maschine zur Verfügung, damit Sie die Fundamentanforderungen vorab mit Ihrem Aufsteller klären können.
Strom-, Druckluft- und ggf. Kühlmittelanschluss richten sich nach dem jeweiligen Maschinenmodell. Die genauen Werte entnehmen Sie der Technischen Spezifikation auf dieser Seite oder erfragen Sie direkt bei uns.
Wir koordinieren Demontage, Verpackung und Transport durch erfahrene Speditionspartner. Der Aufwand hängt von Maschinengröße und Zugänglichkeit vor Ort ab und wird individuell kalkuliert.
Größere Bearbeitungszentren erfordern in der Regel einen Kran oder Stapler mit ausreichender Traglast. Wir nennen Ihnen Gewicht und Abmessungen der Maschine, damit Sie die Aufstellung vorab planen können.
Die Verfahrwege in X-, Y- und Z-Achse sind in der Technischen Spezifikation und im Überblick auf dieser Seite aufgeführt, sofern vom Hersteller dokumentiert.
