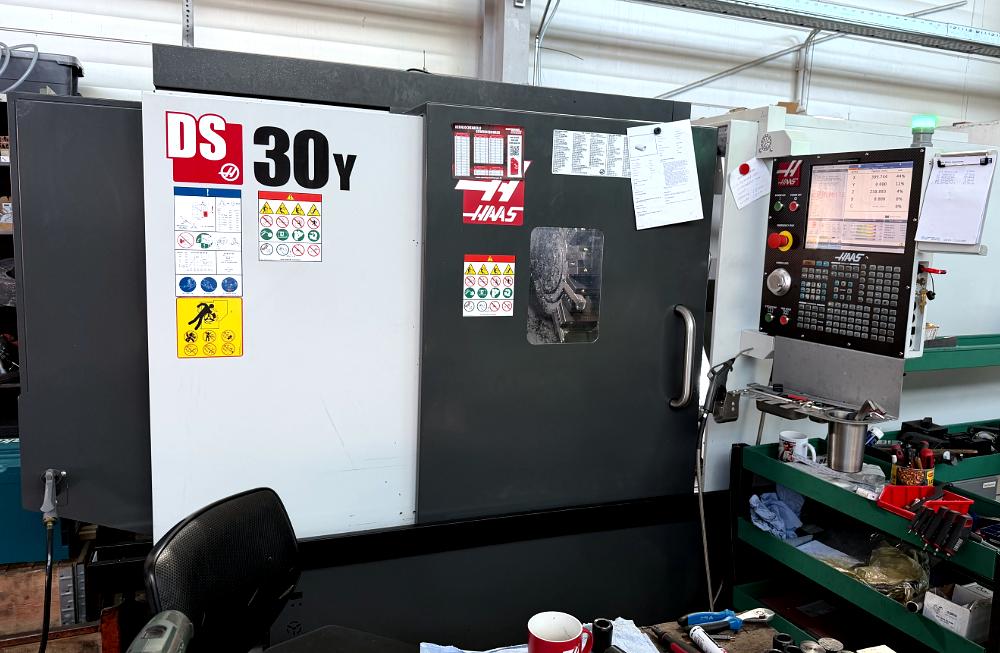

Haas DS30Y 2023 Doppelspindel-Drehzentrum mit Y-Achse
Haas DS30Y (2023) gebraucht kaufen
ID: HAAS-DS30Y-2023-TC000029Doppelspindel-Drehzentrum mit Y-Achsen-Fräsbearbeitung und BMT65-Angetriebenen Werkzeugen für Komplettbearbeitung
- Deutschland
Haas DS30Y 2023 Doppelspindel-Drehzentrum mit Y-Achse, 826 mm Drehlänge, 349 mm Durchmesser, BMT65-Angetriebenen Werkzeugen und NGC-Steuerung.
- Haas Next Generation Control (NGC)
- 4-Achsen-Steuerung (X/Y/Z/C) mit ± 51 mm Y-Achsen-Verfahrweg
- Doppelspindel-Konfiguration: Haupt 22,4 kW / Gegen 11,2 kW
- 826 mm Drehlänge, 349 mm Drehdurchmesser
- 88,9 mm Spindeldurchgang, 76 mm Stangenkapazität

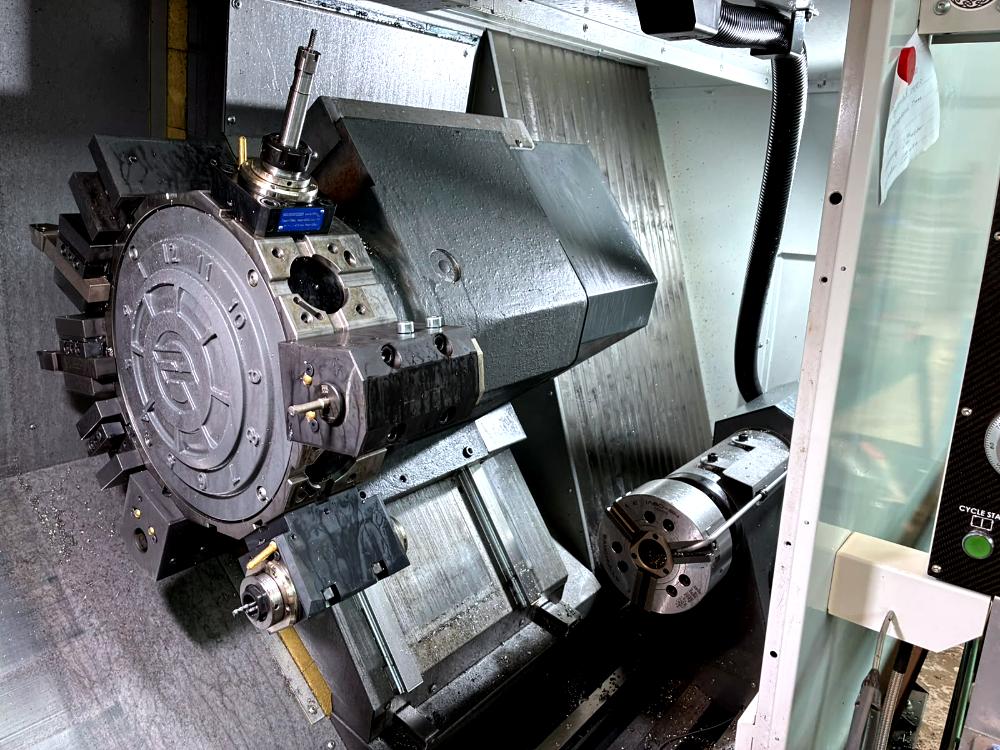

- 12-fach BMT65-Revolver mit angetriebenen Werkzeugen bis 6.000 U/min

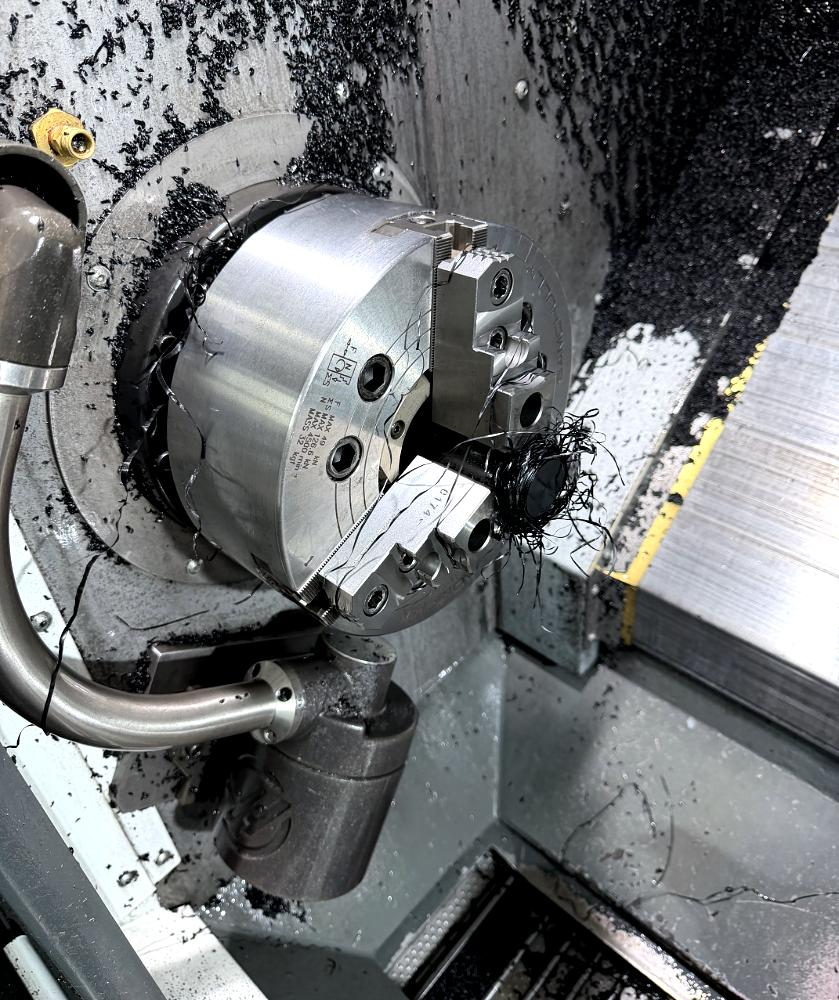

- Hauptspindel 4.500 U/min mit A2-6 Spindelnase, 254 mm Spannfutter

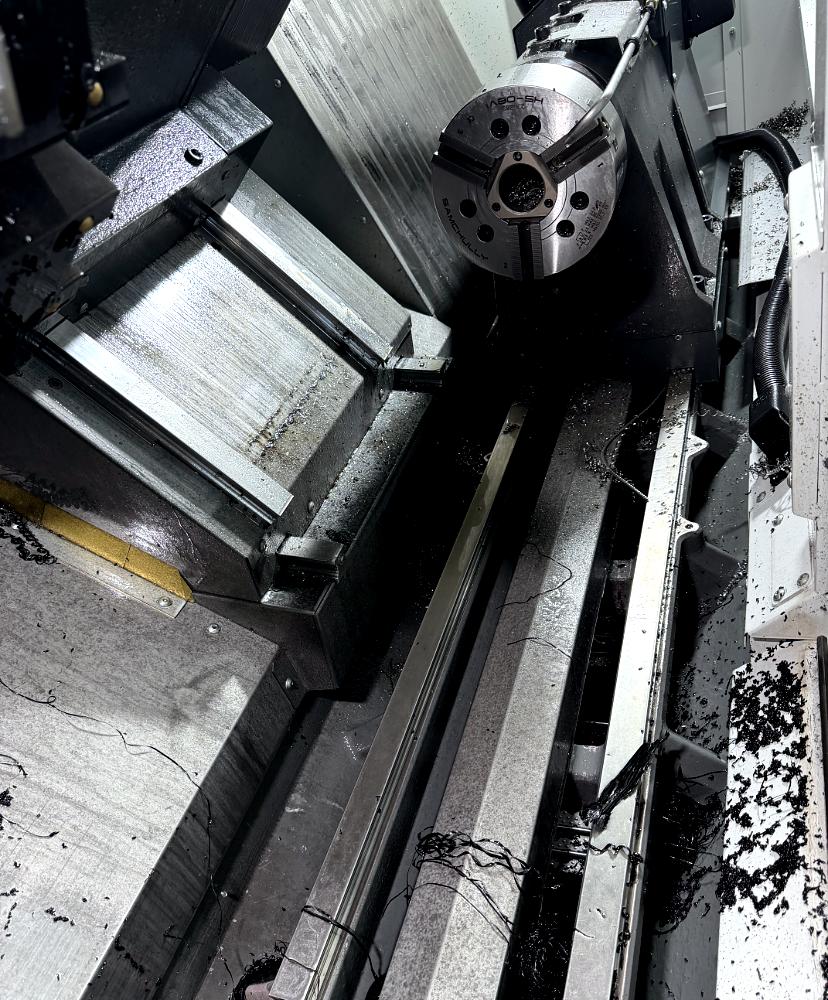

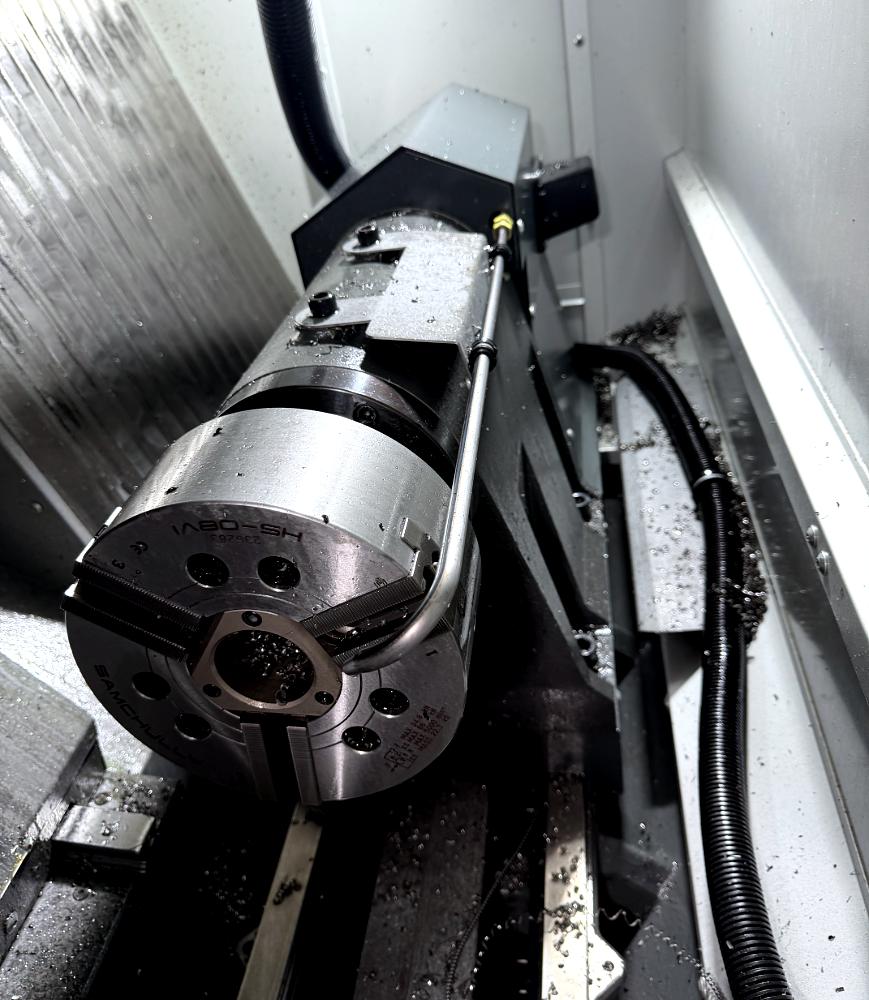

- Gegenspindel 4.000 U/min mit A2-5 Spindelnase, 210 mm Spannfutter
- C-Achse Auflösung ± 0,01°

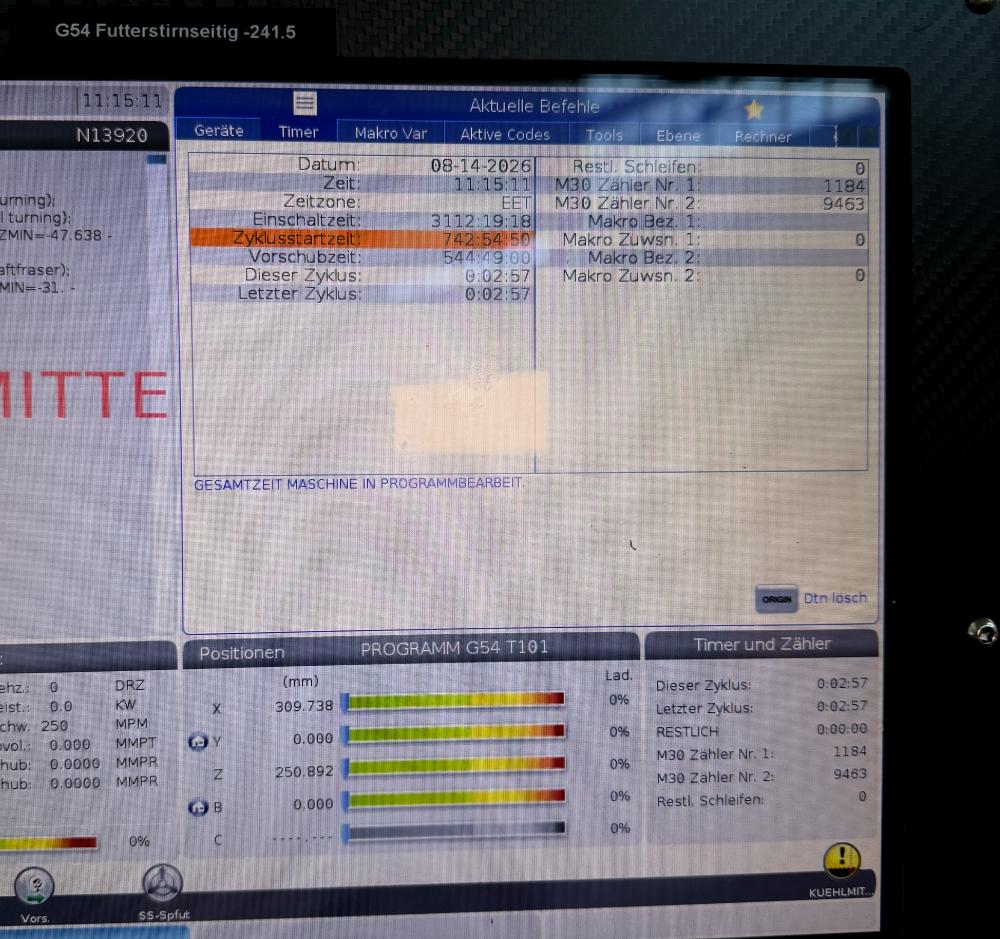

- 742 Spindelarbeitszeit, 3.113 Stunden unter Strom
Galerie
Video
Technische Spezifikationen
- Steuerung

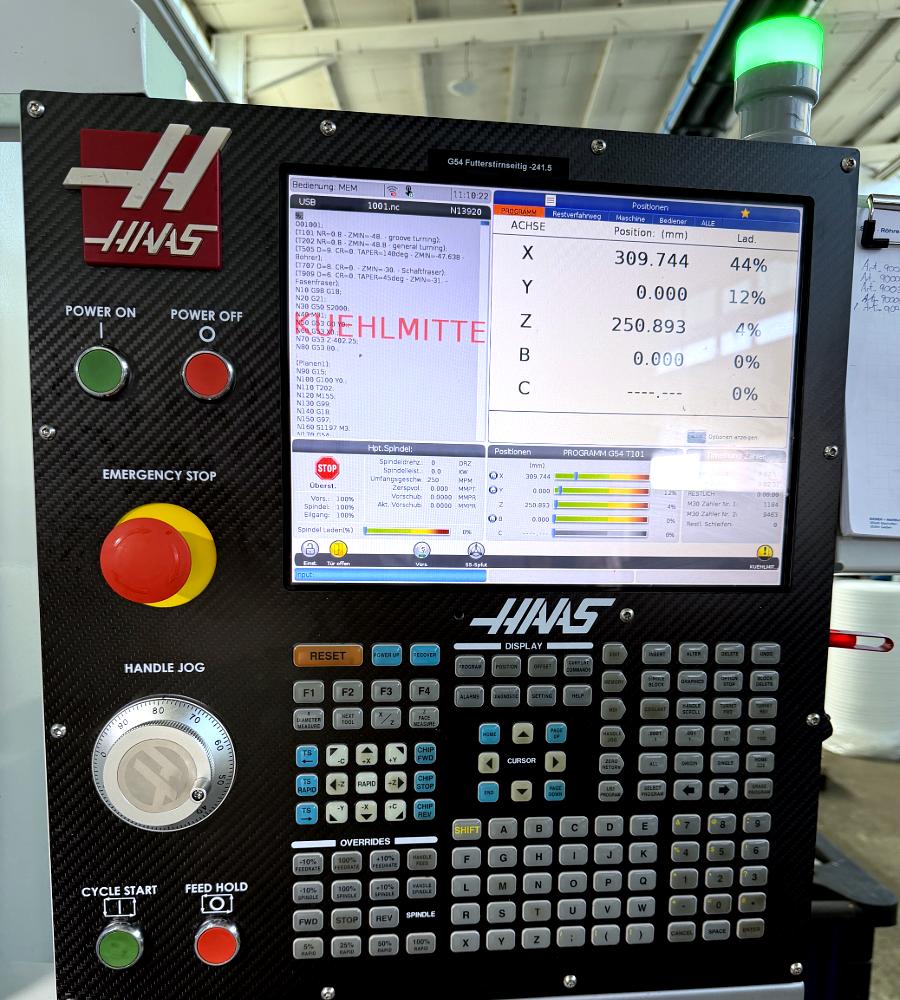

- Haas Next Generation Control (NGC)
- Anzahl der gesteuerten Achsen
- 4 (X/Y/Z/C)
- Verfahrweg X-Achse mm
- 239
- Verfahrweg Z-Achse mm
- 826
- Verfahrweg Y-Achse mm
- ± 51
- Max. Drehlänge mm
- 826
- Max. Drehdurchmesser mm: ø
- 349
- Drehdurchmesser über Bett mm: ø
- 533
- Spindeldurchgang / Stangenkapazität mm: ø
- 88,9 / 76
- Eilgang m/min
- X/Y: 12 / Z: 24
- Anzahl der Revolver
- 1
- Werkzeugplätze pro Revolver
- 12
- Werkzeugaufnahme (VDI / BMT / andere)
- BMT65
- Angetriebene Werkzeuge max. Drehzahl U/min
- 6.000
- Max. Spindeldrehzahl U/min
- 4.500
- Spindelmotorleistung kW (S1/S6)
- 22,4
- Spindeldrehmoment Nm
- 373 @ 500 rpm
- Spindelnase
- A2-6
- Spannfutterdurchmesser mm
- 254
- C-Achse Auflösung (°)
- ± 0,01
- Gegenspindel max. Drehzahl U/min
- 4.000
- Gegenspindel Leistung kW
- 11,2
- Gegenspindel Spindelnase
- A2-5
- Gegenspindel Spannfutter mm
- 210
- Gegenspindel Durchgang mm: ø
- 58,7
- Kühlmitteltank Liter
- 208
- Stunden unter Strom
- 3.113
- Spindelarbeitszeit
- 742
- Ausstattung

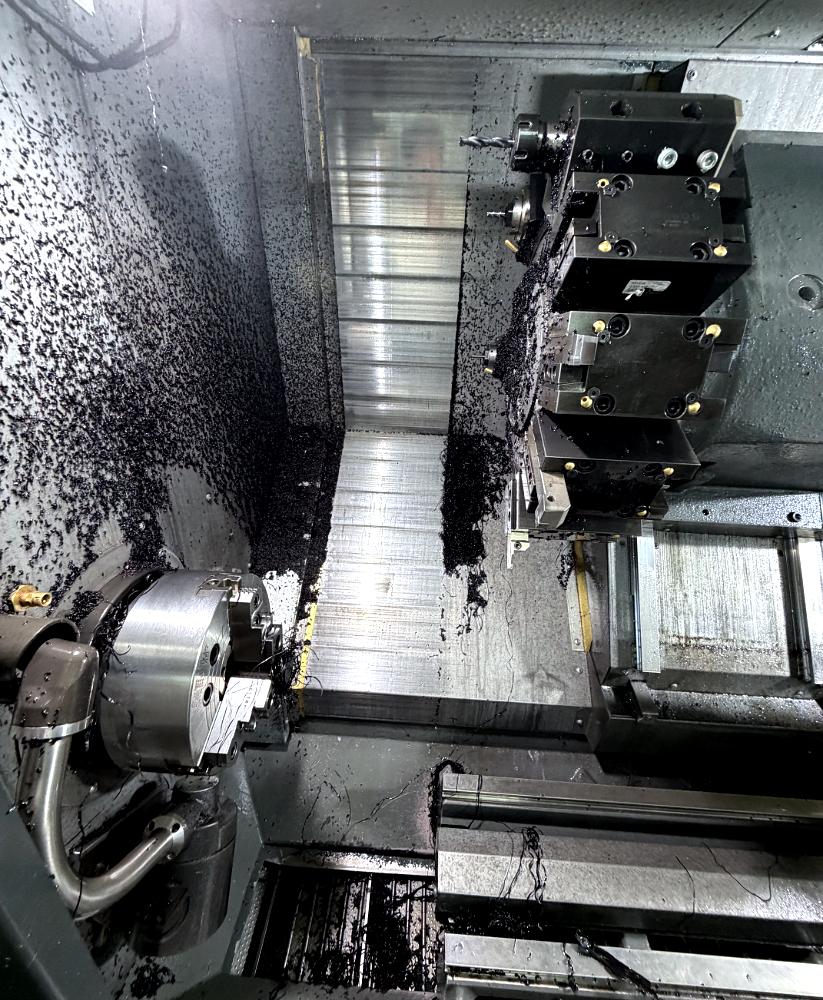

- Voll synchronisierte Gegenspindel A2-5 mit 210-mm-Hydraulikfutter, C-Achse und mechanischer Bremse Hydraulikfutter 254 mm A2-6 an der Hauptspindel BMT65-Revolver mit 12 Stationen, angetriebenen Werkzeugen und synchronisierter C-Achse High-Speed-Upgrade angetriebene Werkzeuge 6.000 U/min Automatischer Werkzeug-Voreinstellarm (ATP) LCC3 Scharnierband-Späneförderer Auto Jet Blast an der Gegenspindel (Jet Sub-Spindle) Synchronisiertes Gewindebohren und Spindelorientierung BMT65-Werkzeughaltersätze (Standard + angetrieben)
Zusammenfassung
Beschreibung
Das Haas DS30Y von 2023 ist ein Doppelspindel-Drehzentrum ausgestattet mit der Haas Next Generation Control und 4-Achsen-Fähigkeit (X/Y/Z/C). Es verfügt über 239 mm Verfahrweg X-Achse, ± 51 mm Verfahrweg Y-Achse und 826 mm Verfahrweg Z-Achse, was 826 mm max. Drehlänge und 349 mm max. Drehdurchmesser bei 533 mm Drehdurchmesser über Bett ermöglicht. Die Hauptspindel bietet 22,4 kW Spindelmotorleistung, 4.500 U/min max. Spindeldrehzahl, 373 Nm Spindeldrehmoment bei 500 rpm, A2-6 Spindelnase und 254 mm Spannfutterdurchmesser mit 88,9 mm Spindeldurchgang und 76 mm Stangenkapazität. Die Gegenspindel leistet 11,2 kW, 4.000 U/min max. Drehzahl, A2-5 Spindelnase, 210 mm Spannfutter und 58,7 mm Durchgang. Ein einzelner 12-fach BMT65-Revolver nimmt angetriebene Werkzeuge bis 6.000 U/min auf. Der Eilgang erreicht 12 m/min auf X/Y-Achsen und 24 m/min auf Z-Achse, mit C-Achse Auflösung von ± 0,01°. Die Maschine umfasst einen 208 Liter Kühlmitteltank und zeigt 742 Spindelarbeitszeit bei 3.113 Stunden unter Strom.
