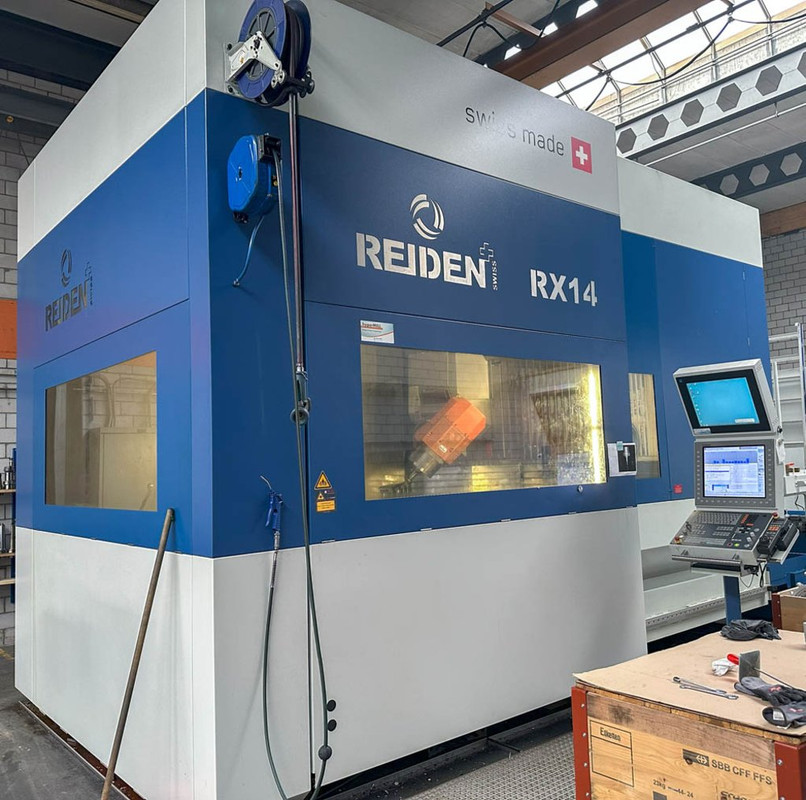

REIDEN RX14 (2014): 5-Achs-Universalbearbeitungszentrum mit 92er Werkzeugmagazin
REIDEN RX14
ID: REIDEN-RX14-2014-MC000048Schweizer Präzision. 5-Achs-Fähigkeit. 92er Werkzeugmagazin. HEIDENHAIN TNC640.
- Switzerland
2014 REIDEN RX14 5-Achs-Universalbearbeitungszentrum mit HEIDENHAIN TNC640 Steuerung. Verfahrwege 1.800x1.800x1.210 mm, A-Achse -15°/+105°, B-Achse 360°, 15.000 U/min Spindel mit 63/73 kW Leistung, 92er Werkzeugmagazin mit HSK-A100 Aufnahmen, BLUM Laser-Werkzeugmesssystem und 5.000 kg Tischkapazität. Nur 8.028 Spindelstunden. Standort Schweiz.

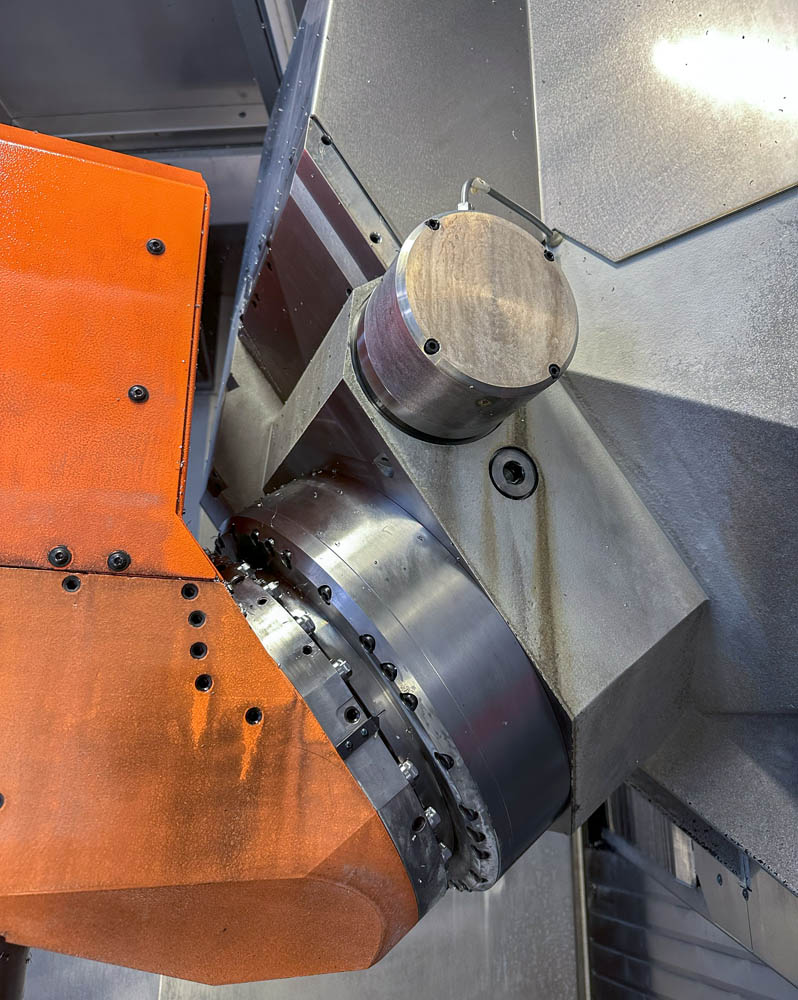

- 5-Achs-Meisterschaft: Volle 5-Achs-Simultanbearbeitung mit A-Achse -15°/+105° und B-Achse 360°
- Hohe Kapazität: 1.800 x 1.800 x 1.210 mm Verfahrwege mit 5.000 kg Tischbelastung
- Premium-Steuerung: HEIDENHAIN TNC640 mit direkten Wegmesssystemen an allen Achsen
- Großes Werkzeugmagazin: 92er-Werkzeugmagazin mit HSK-A100 Aufnahmen

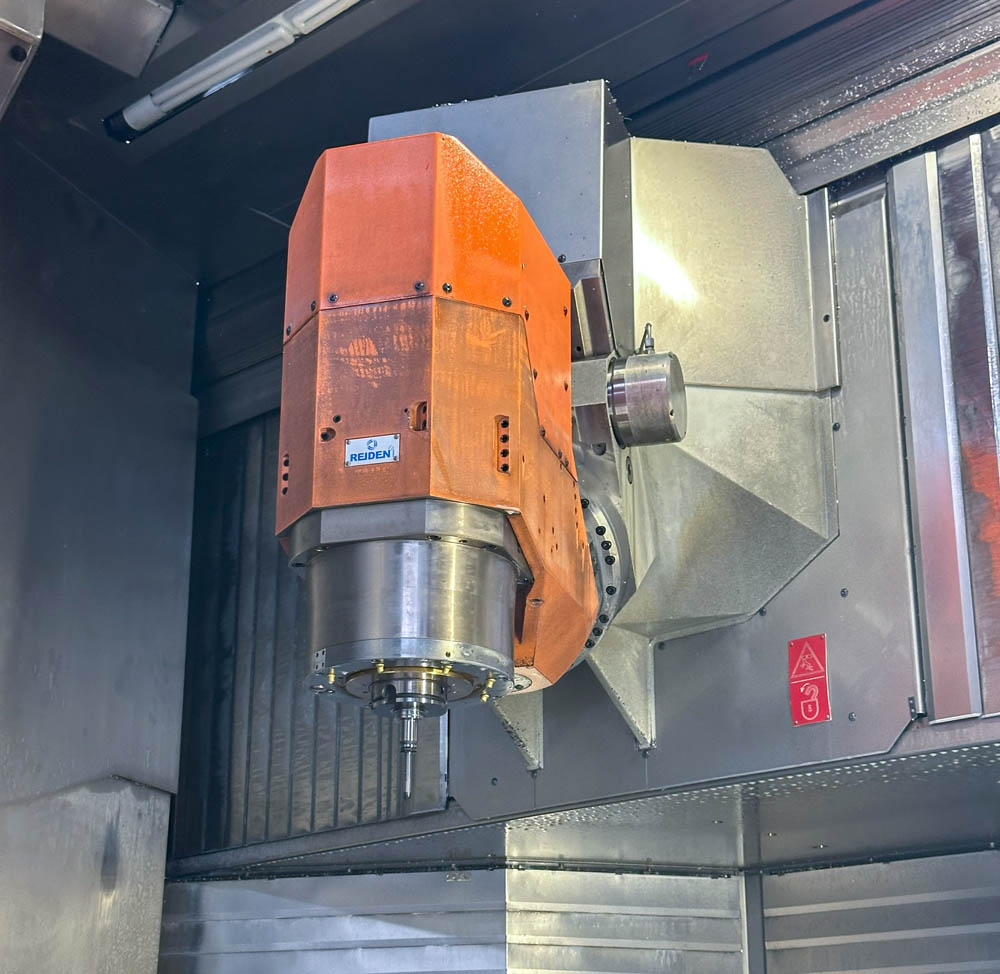

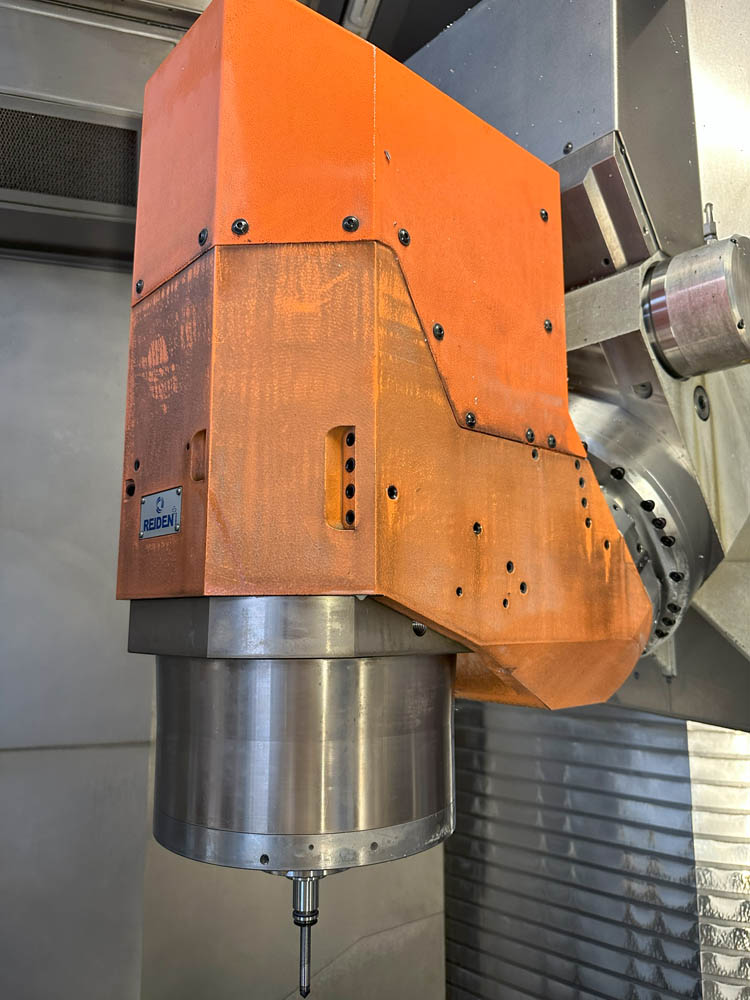

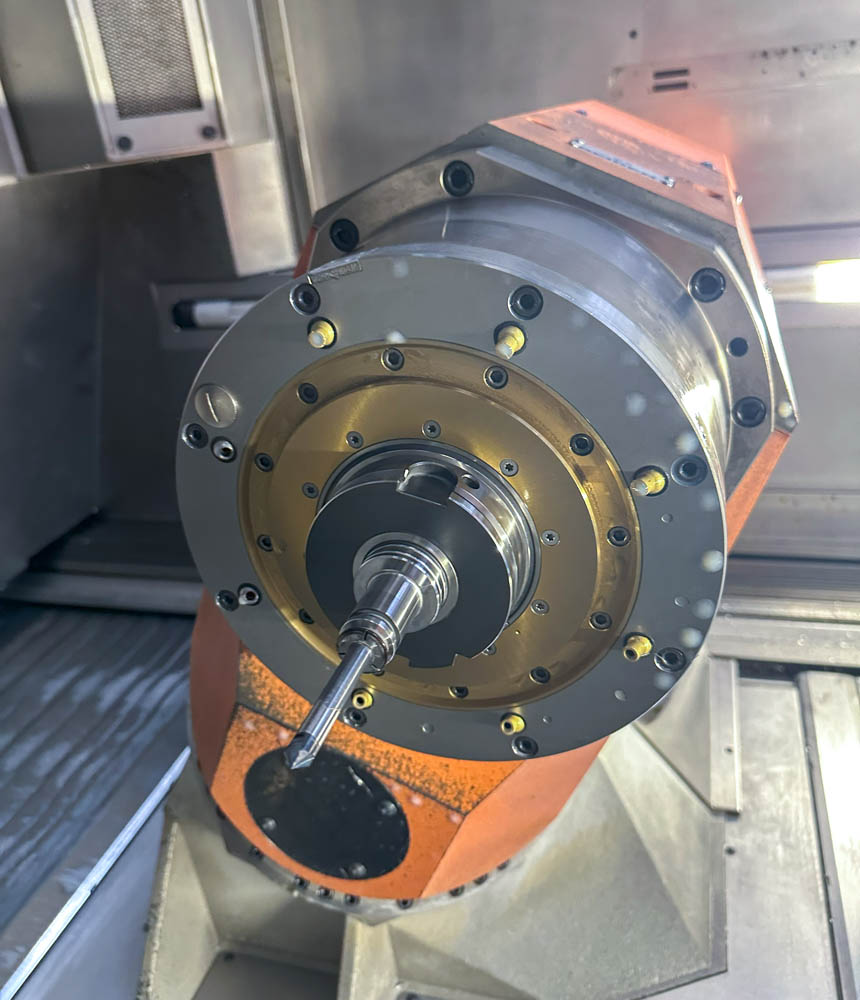

- Leistungsstarke Spindel: 15.000 U/min mit 63/73 kW Leistung und Innenkühlung
- Niedrige Betriebsstunden: nur 8.028 verifizierte Spindelstunden
Galerie
Video
Technische Spezifikationen
- Steuerung
- HEIDENHAIN TNC640
- Verfahrweg X
- 1,800 mm
- Verfahrweg Y
- 1,800 mm
- Verfahrweg Z
- 1,210 mm
- A-Achse Schwenkbereich
- -15° to +105°
- B-Achse Schwenkbereich
- 360°
- Eilgang
- 40 m/min

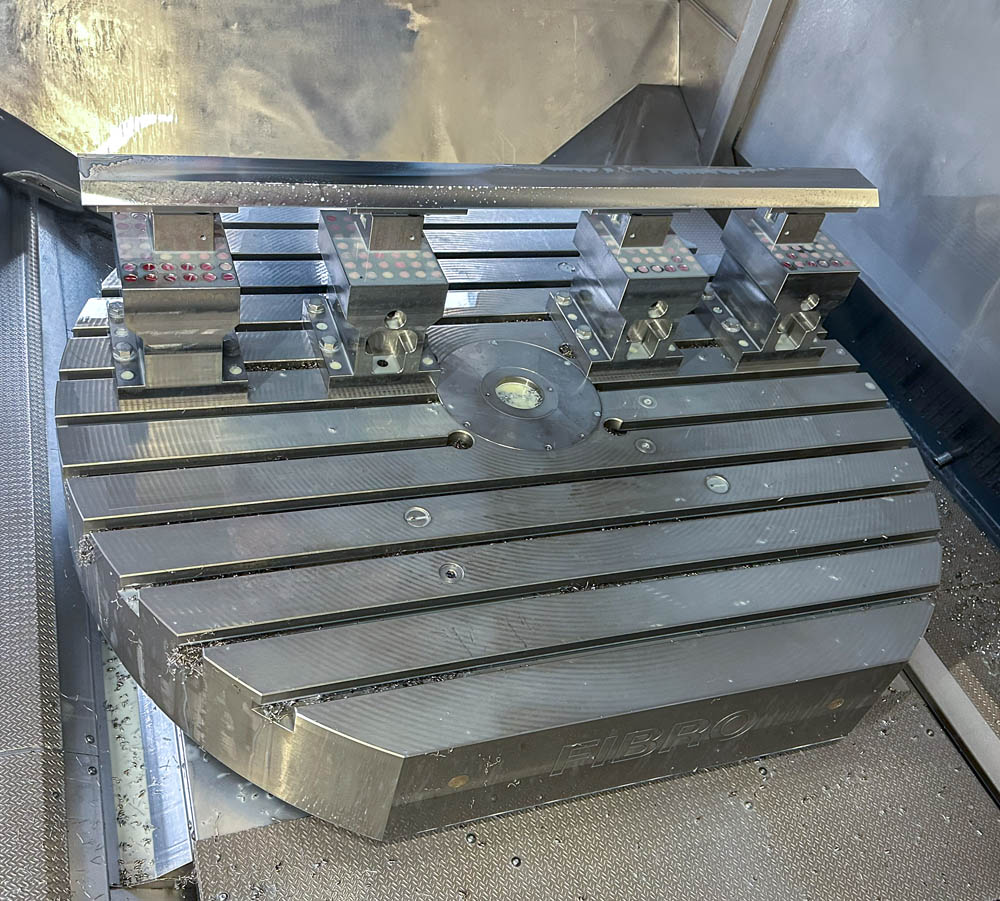

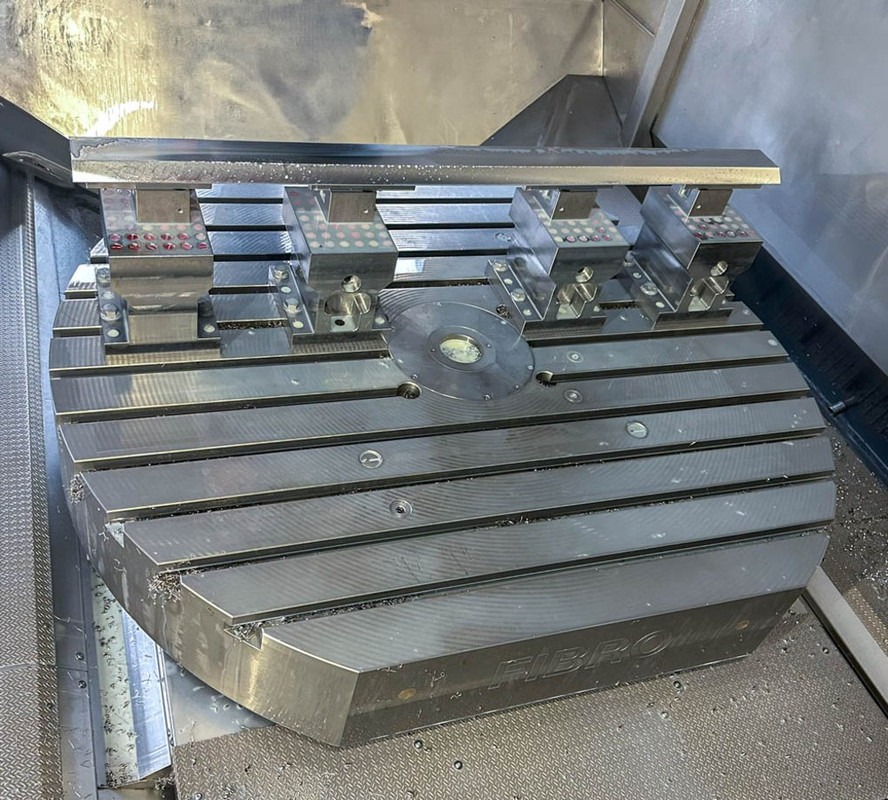

- Tischabmessungen
- ø1,400 x 1,200 mm
- T-Nut
- 22H7 / 100 mm spacing
- Schwenkdurchmesser
- ø1,900 mm (limited up to 2,200 mm)
- Max. Werkstückgewicht
- 5,000 kg

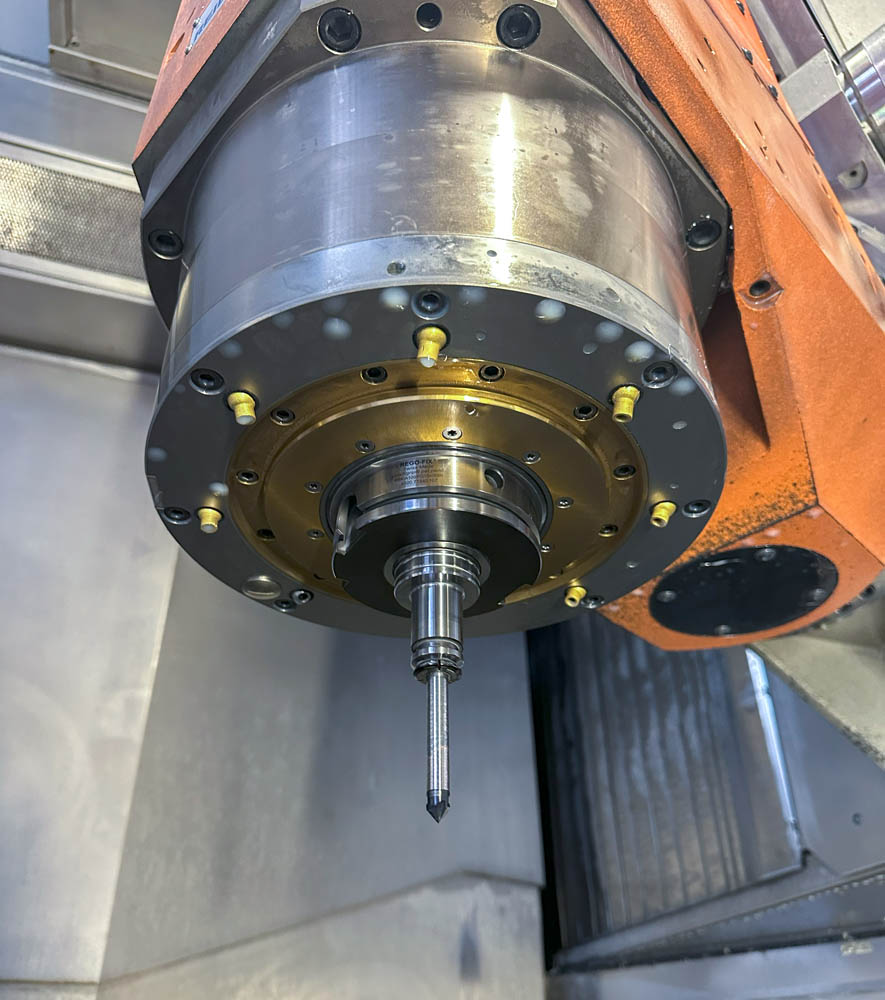

- Spindeldrehzahl
- 15,000 RPM
- Spindelleistung
- 63/73 kW (100/40% ED)
- Spindeldrehmoment
- 300/348 Nm (100/40% ED)
- Innenkühlung über Spindel
- 50 bar
- Werkzeugaufnahme
- HSK-A100
- Werkzeugmagazin
- 92 positions
- Spindelstunden
- 8,028 hours
- Betriebsstunden (unter Spannung)
- 17,991 hours

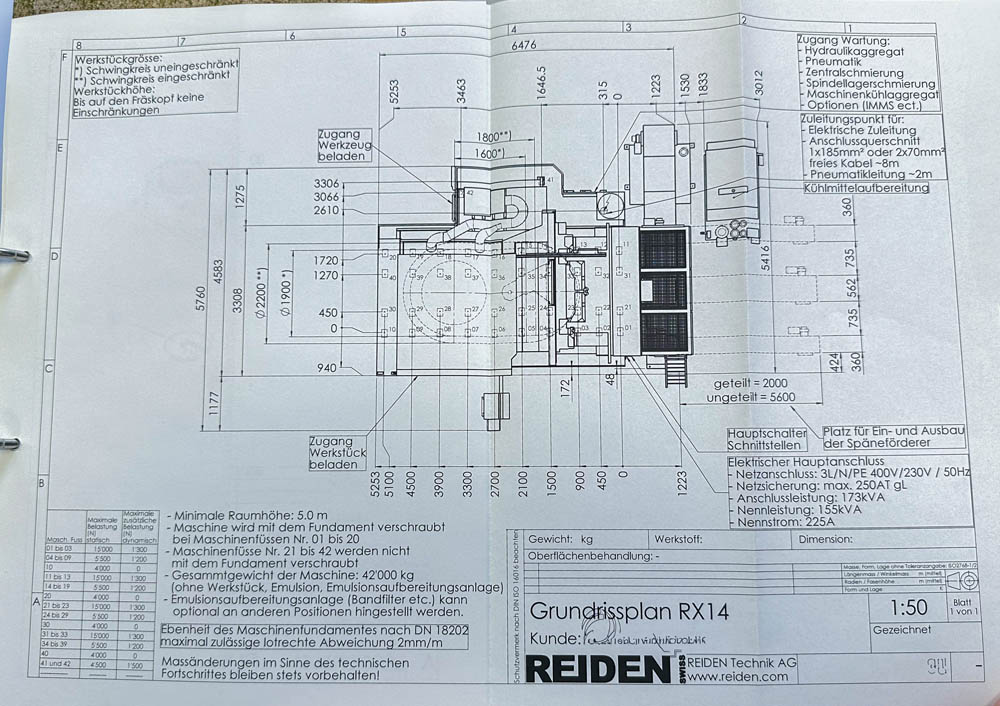

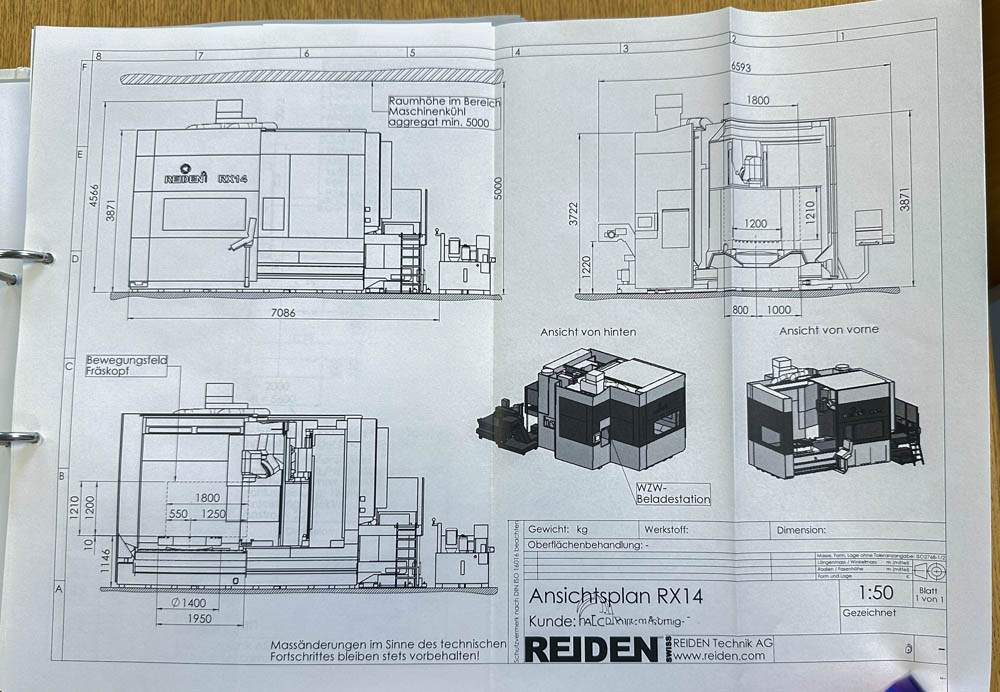

- Maschinenlänge
- 6,886 mm
- Maschinenbreite
- 7,001 mm
- Maschinenhöhe
- 3,871 mm
- Maschinengewicht
- 42,000 kg
- Abmessungen
- X: 1,800 mm | Y: 1,800 mm | Z: 1,210 mm | A: -15°/+105° | B: 360°
Ausstattung

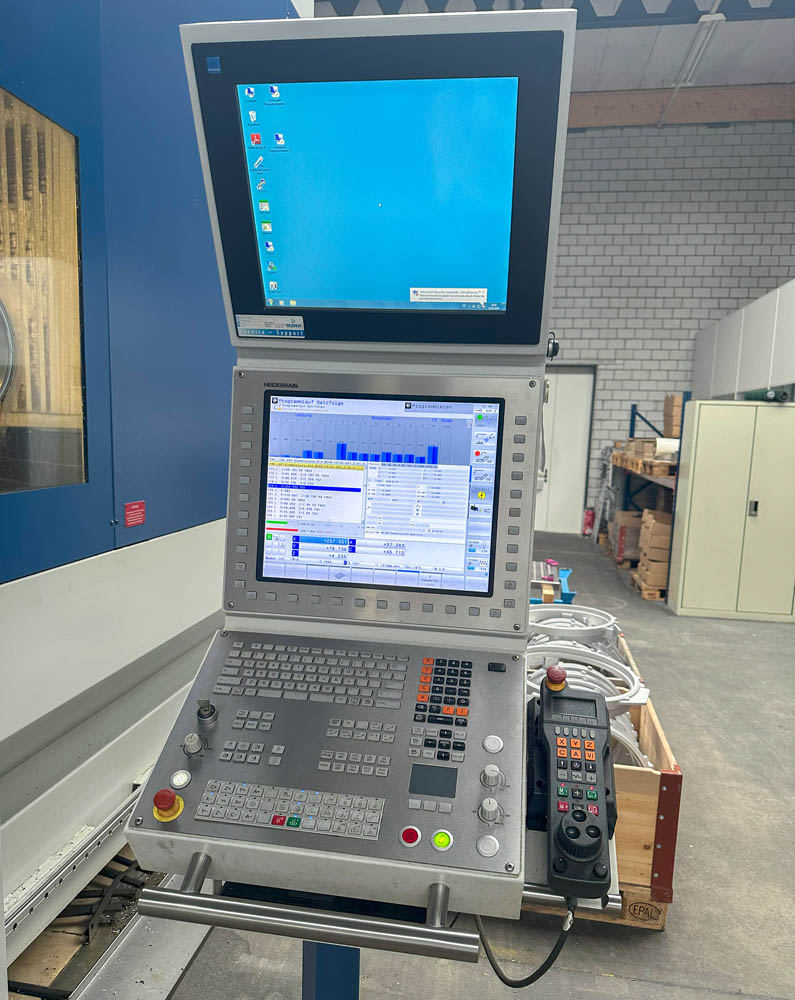

- HEIDENHAIN TNC640 CNC-Steuerung
- 92-fach automatischer Werkzeugwechsler
- BLUM Novotest Laser-Werkzeugeinstellung und Bruchüberwachung
- BLUM TC60 Funk-Messtaster
- Direkte Wegmesssysteme an allen Achsen (HEIDENHAIN)

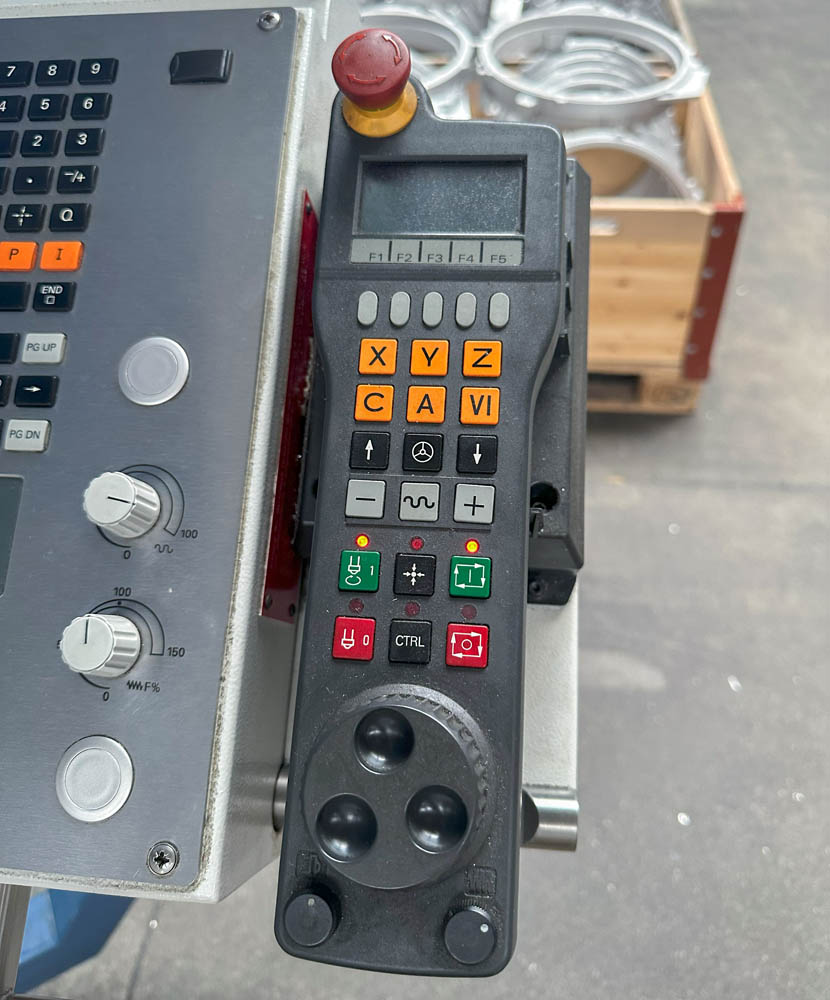

- HEIDENHAIN HR550 FS drahtloses elektronisches Handrad
- HEIDENHAIN HR410 elektronisches Handrad

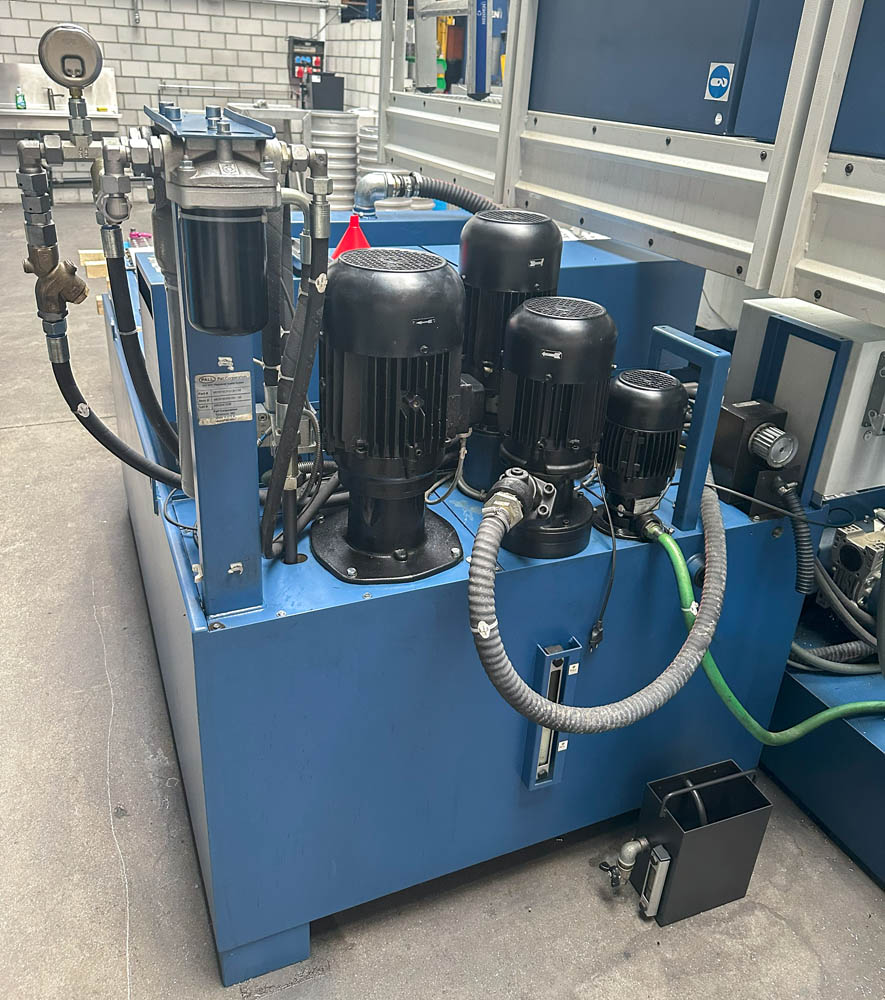

- Hochdruckkühlmittelpumpe (50 bar Innenkühlung)
- Kollisionsüberwachung HEIDENHAIN DCM
- Spindelversatz-Sensor Micro Epsilon
- Automatische Türöffnung und -schließung

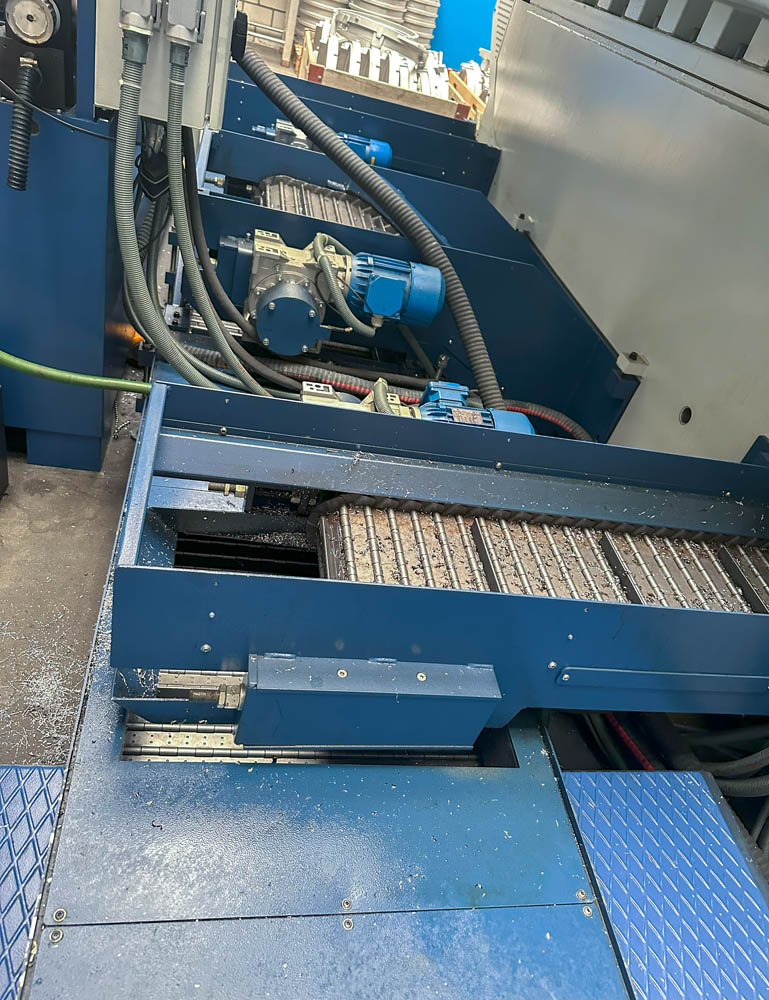

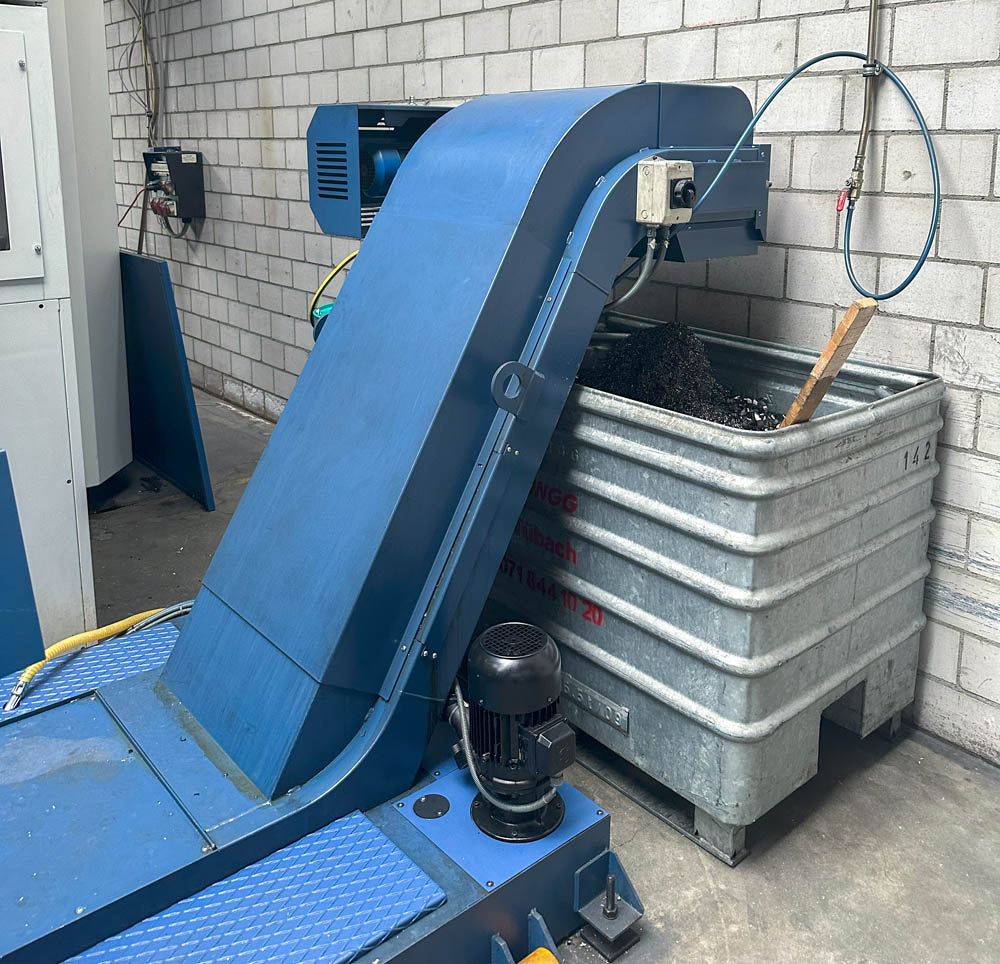

- Späneförderer

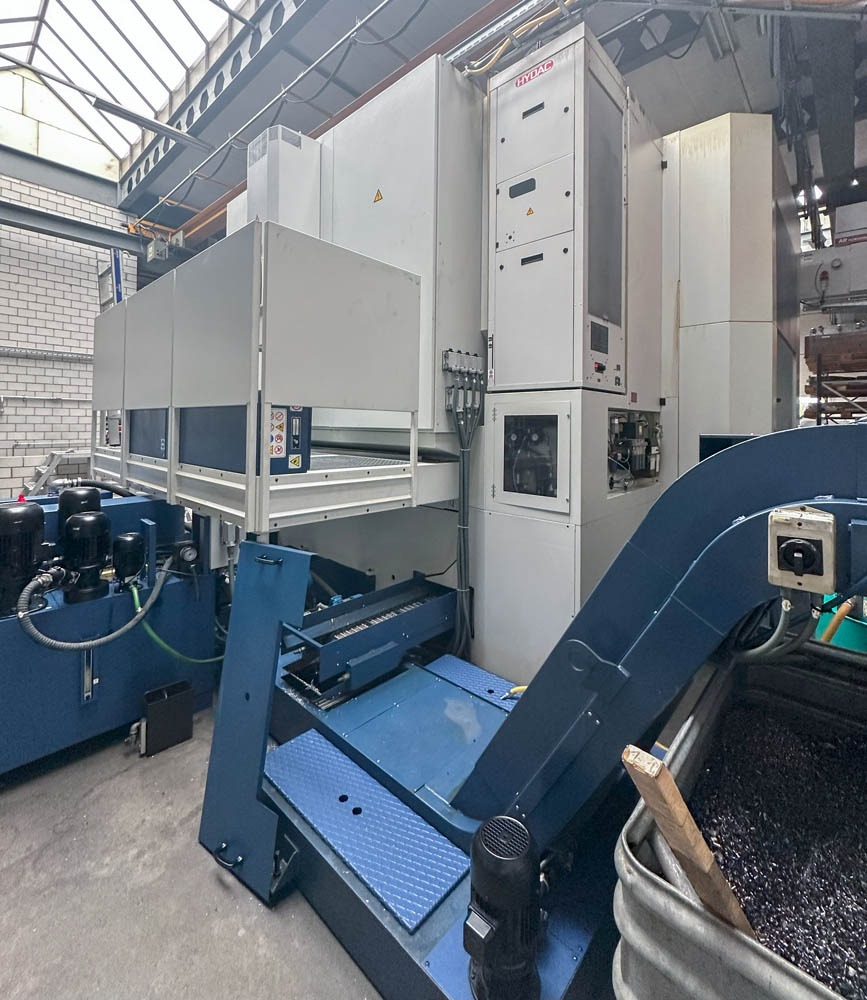

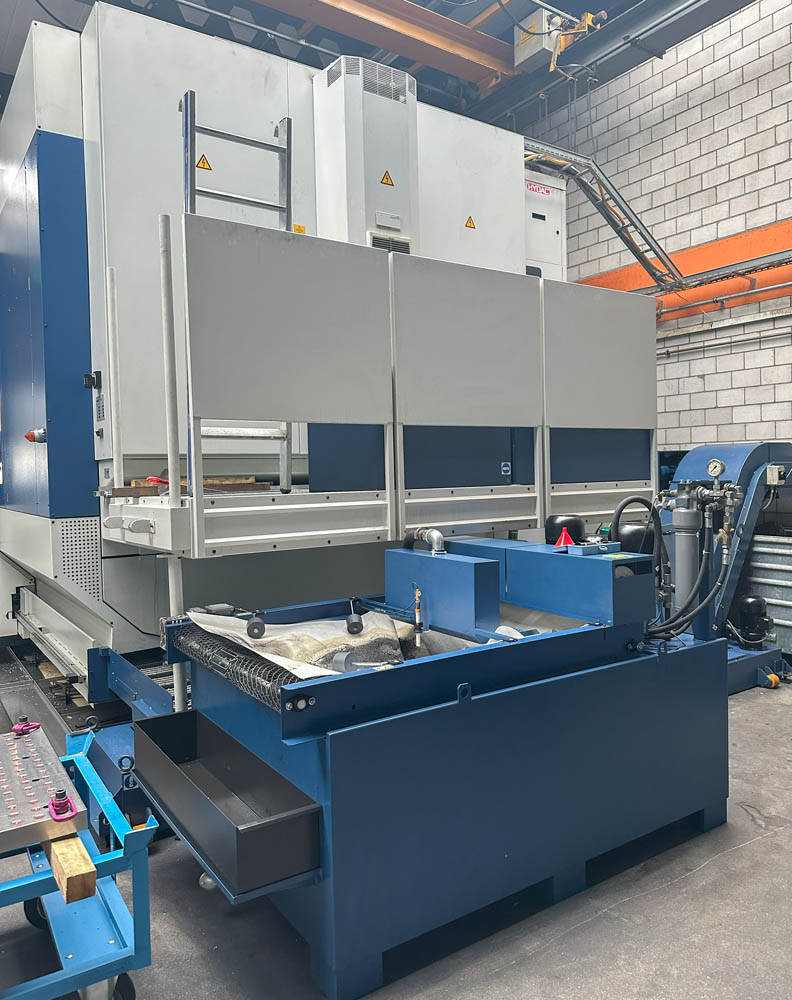

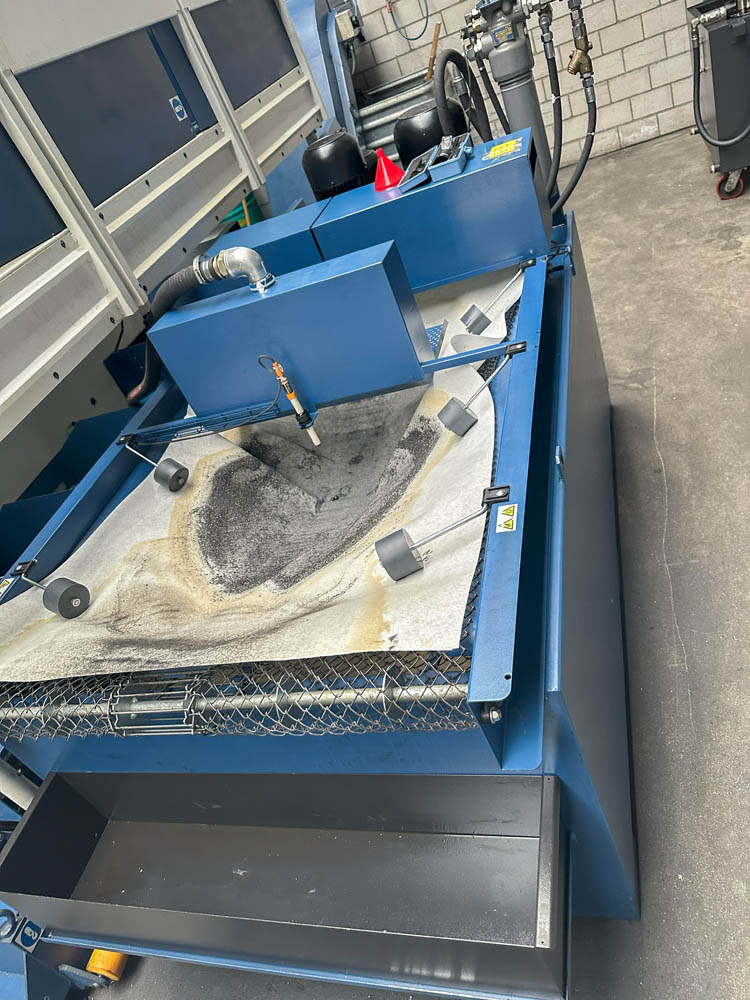

- Papierbandfilter-System
- Öl- und Emulsionsnebelabscheider
- Spülpistole
- Blasluft durch Spindelzentrum
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die REIDEN RX14 ist bekannt für ihre außergewöhnliche Steifigkeit und Präzision in 5-Achs-Bearbeitungsanwendungen. Diese Einheit von 2014 ist voll ausgestattet mit moderner Automatisierung und Überwachung für anspruchsvolle Produktionsstandards. Werkzeugverwaltung: Der 92-fach automatische Werkzeugwechsler mit HSK-A100 Aufnahmen bietet umfangreiche Werkzeugkapazität für komplexe Mehroperationen, minimiert Rüstzeiten und maximiert die Produktivität. Messsysteme: Vollständig integriertes BLUM Novotest Laser-Werkzeugeinstell- und Bruchüberwachungssystem gewährleistet Präzision, ergänzt durch einen BLUM TC60 Funk-Messtaster für drahtlose Antastung. Direkte HEIDENHAIN-Wegmesssysteme an allen Achsen garantieren außergewöhnliche Genauigkeit. Kühlmittel & Umgebung: Hochdruckkühlmittelsystem mit 50 bar Innenkühlung, Papierbandfilter-System und Öl-/Emulsionsnebelabscheider. Automatische Tür und Kollisionsüberwachung erhöhen Sicherheit und Effizienz. Anwendungsbereich: Ideal für Luftfahrtkomponenten, komplexe Formen und Werkzeuge, große Präzisionsteile und mehrseitige Bearbeitungen, die volle 5-Achs-Fähigkeit erfordern.
