Bearbeitungszentrum
UNION TC 110 (2010): Tisch-Horizontalbohrwerk mit 10.000 kg Kapazität
UNION TC 110 (2010) gebraucht
ID: UNION-TC-110-2010-MC000039Deutsche Ingenieurskunst. 5-Achs-Fähigkeit. 60er Werkzeugmagazin. HEIDENHAIN iTNC 530.
- Germany
UNION TC 110 von 2010, Tisch-Horizontalbohrwerk mit HEIDENHAIN iTNC 530 Steuerung. Mit 2.000 x 1.600 x 1.250 mm Verfahrwegen, W-Achs-Verlängerung, kontinuierlicher 360° B-Achse, 3.000 U/min Spindel mit 2.000 Nm Drehmoment, 60er Werkzeugmagazin und 10.000 kg Tischbelastung. Fräskopf im März 2024 generalisiert. Standort Deutschland.
- 5-Achs-Fähigkeit: Kontinuierliche B-Achs-Rotation (360°) für komplexe Geometrien
- Schwerlast-Kapazität: 10.000 kg maximales Werkstückgewicht auf 1.400 x 1.800 mm Tisch
- Erweiterter Verfahrweg: 2.000 mm X-Achse mit W-Achs-Verlängerung (600 mm)
- Hochdrehmoment-Spindel: 30 kW Leistung mit 2.000 Nm maximalem Drehmoment

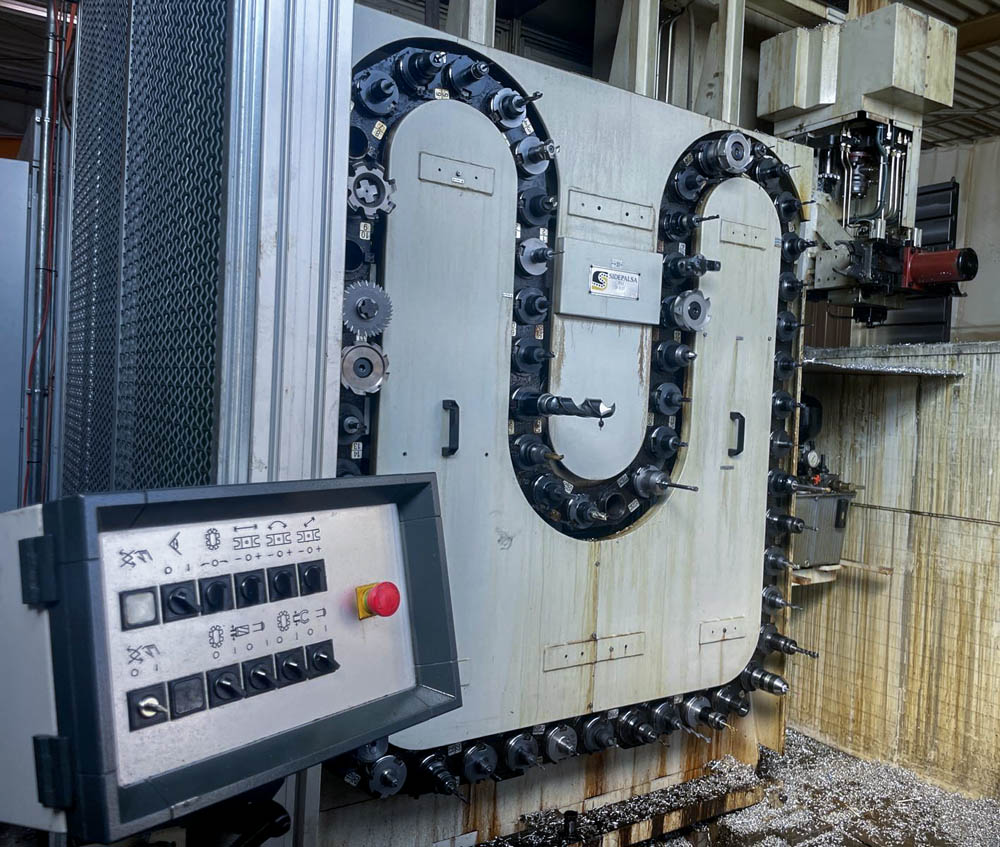

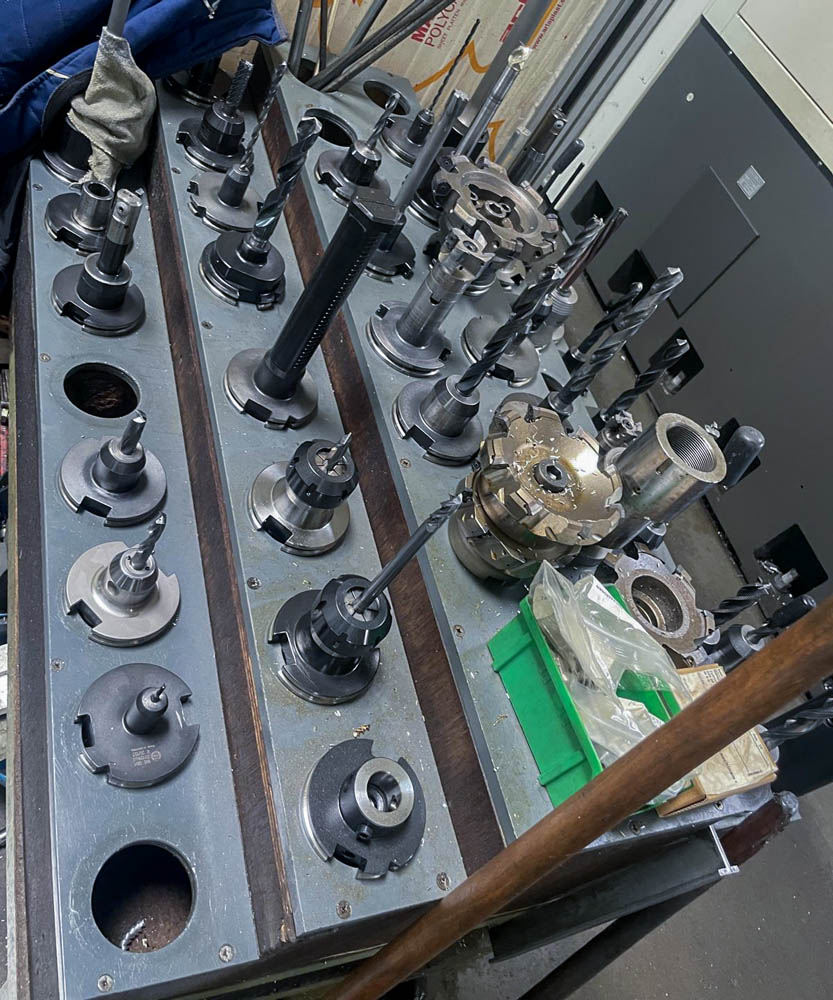

- Großes Werkzeugmagazin: 60er Kapazität mit ISO 50 Werkzeughaltern
- Aktuelle Aufrüstung: Fräskopf im März 2024 generalisiert

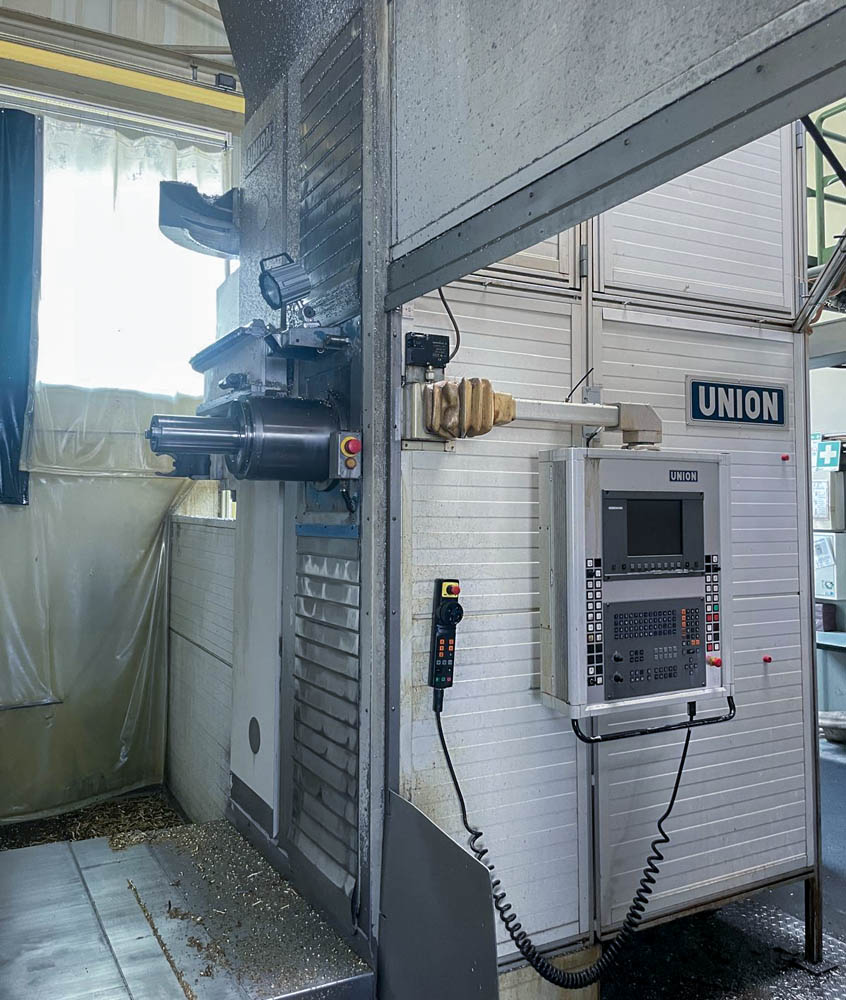

Galerie
Technische Spezifikationen
- Steuerung
- HEIDENHAIN iTNC 530
- Verfahrweg X
- 2,000 mm
- Verfahrweg Y
- 1,600 mm
- Verfahrweg Z
- 1,250 mm
- Verfahrweg W
- 600 mm
- B-Achse
- 360° continuous
- Vorschub
- 10 m/min
- Eilgang
- 15 m/min
- Tischabmessungen
- 1,400 x 1,800 mm
- Max. Werkstückgewicht
- 10,000 kg
- Spindeldrehzahl
- 10 – 3,000 RPM
- Spindelleistung
- 30 kW
- Spindeldrehmoment
- 2,000 Nm (max)
- Werkzeugaufnahme
- ISO 50
- Werkzeugmagazin
- 60 positions
- Max. Werkzeuglänge
- 500 mm
- Max. Werkzeuggewicht
- 25 kg
- Nennleistung
- 60 kVA
- Maschinenlänge
- 8,000 mm
- Maschinenbreite
- 5,000 mm
- Maschinenhöhe
- 4,000 mm
- Maschinengewicht
- 35,000 kg
Ausstattung
- HEIDENHAIN iTNC 530 CNC-Steuerung
- Elektronisches Handrad
- 60er automatischer Werkzeugwechsler
- ISO 50 Werkzeughalter-System
- Generalisiertes Fräskopf (März 2024)
- 5-Achs-Fähigkeit mit kontinuierlicher B-Achse
- W-Achs-Verlängerung (600 mm)
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das UNION TC 110 ist bekannt für seine außergewöhnliche Steifigkeit und Kapazität zur präzisen Bearbeitung großer, schwerer Werkstücke. Dieses Modell von 2010 kombiniert bewährte deutsche Ingenieurskunst mit kürzlich aufgerüsteten Komponenten für moderne Produktionsanforderungen. Bearbeitungsfähigkeit: Die 5-Achs-Konfiguration mit kontinuierlicher B-Achs-Rotation ermöglicht komplexe Winkelbearbeitungen. Die W-Achs-Verlängerung bietet 600 mm zusätzliche Reichweite und macht die Maschine ideal für tiefe Bohrungen und ausgedehnte Fräsoperationen. Werkzeugverwaltung: Der 60er Werkzeugwechsler nimmt ISO 50 Werkzeughalter auf und unterstützt Werkzeuge bis 500 mm Länge und 25 kg Gewicht. Diese umfangreiche Kapazität minimiert Rüstzeiten bei komplexen Mehrfachbearbeitungen. Aktuelle Aufrüstungen: Der Fräskopf wurde im März 2024 vollständig generalisiert und gewährleistet optimale Leistung und Zuverlässigkeit für anspruchsvolle Produktionsumgebungen. Anwendungsbereich: Perfekt geeignet für Luftfahrtkomponenten, große Werkzeuge und Formen, schwere Maschinenteile sowie Präzisionsbohroperationen mit hohen Anforderungen an Stabilität und Leistung.
Häufige Fragen
Das hängt von Maschinengröße und -gewicht ab. Wir stellen die technischen Unterlagen der jeweiligen Maschine zur Verfügung, damit Sie die Fundamentanforderungen vorab mit Ihrem Aufsteller klären können.
Strom-, Druckluft- und ggf. Kühlmittelanschluss richten sich nach dem jeweiligen Maschinenmodell. Die genauen Werte entnehmen Sie der Technischen Spezifikation auf dieser Seite oder erfragen Sie direkt bei uns.
Wir koordinieren Demontage, Verpackung und Transport durch erfahrene Speditionspartner. Der Aufwand hängt von Maschinengröße und Zugänglichkeit vor Ort ab und wird individuell kalkuliert.
Größere Bearbeitungszentren erfordern in der Regel einen Kran oder Stapler mit ausreichender Traglast. Wir nennen Ihnen Gewicht und Abmessungen der Maschine, damit Sie die Aufstellung vorab planen können.
Die Verfahrwege in X-, Y- und Z-Achse sind in der Technischen Spezifikation und im Überblick auf dieser Seite aufgeführt, sofern vom Hersteller dokumentiert.
