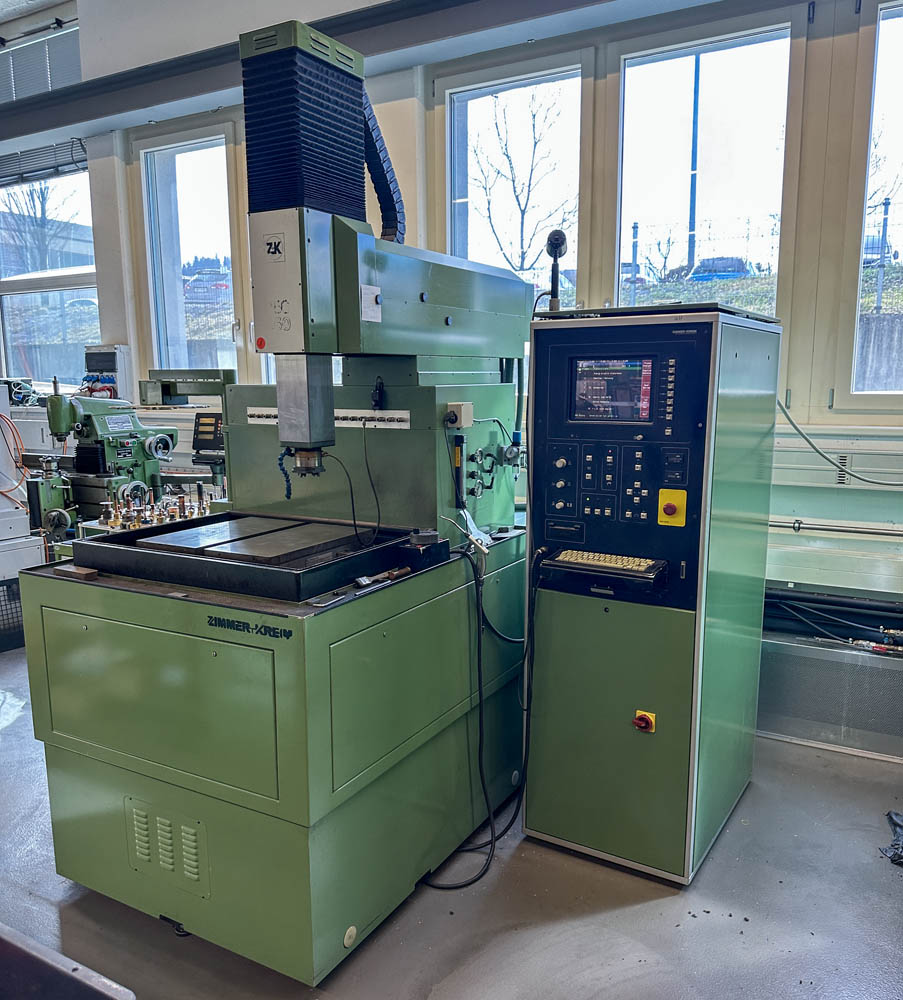

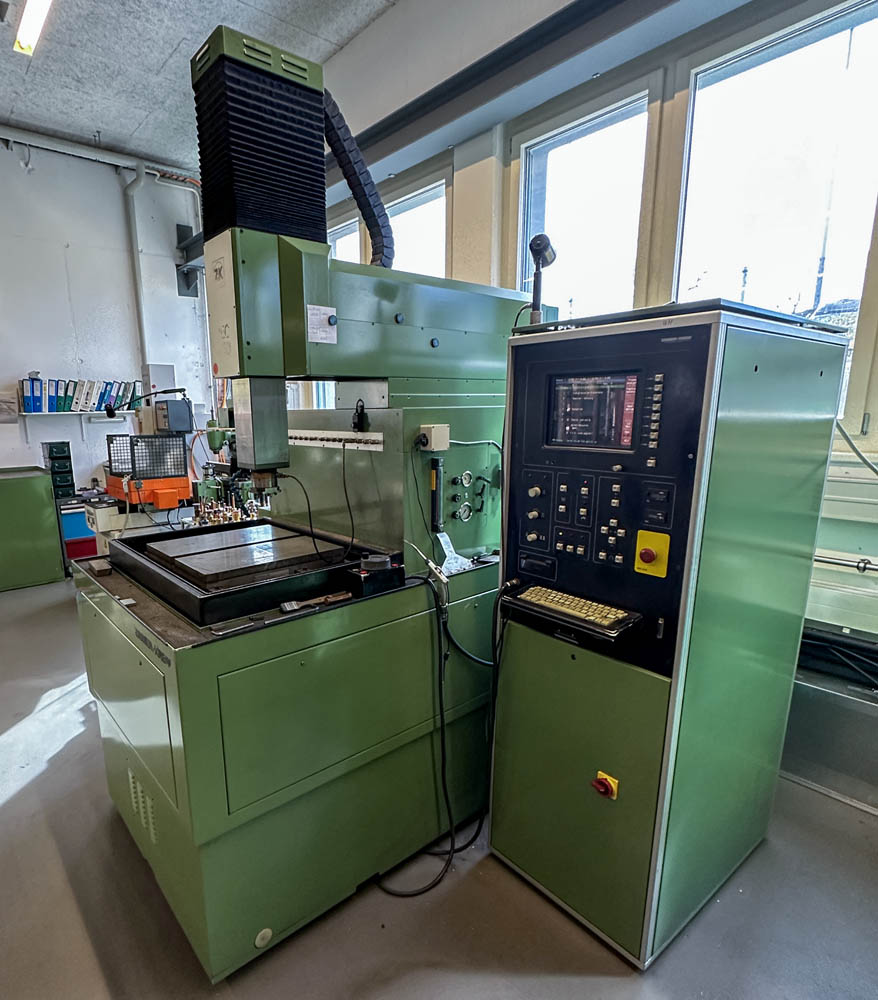

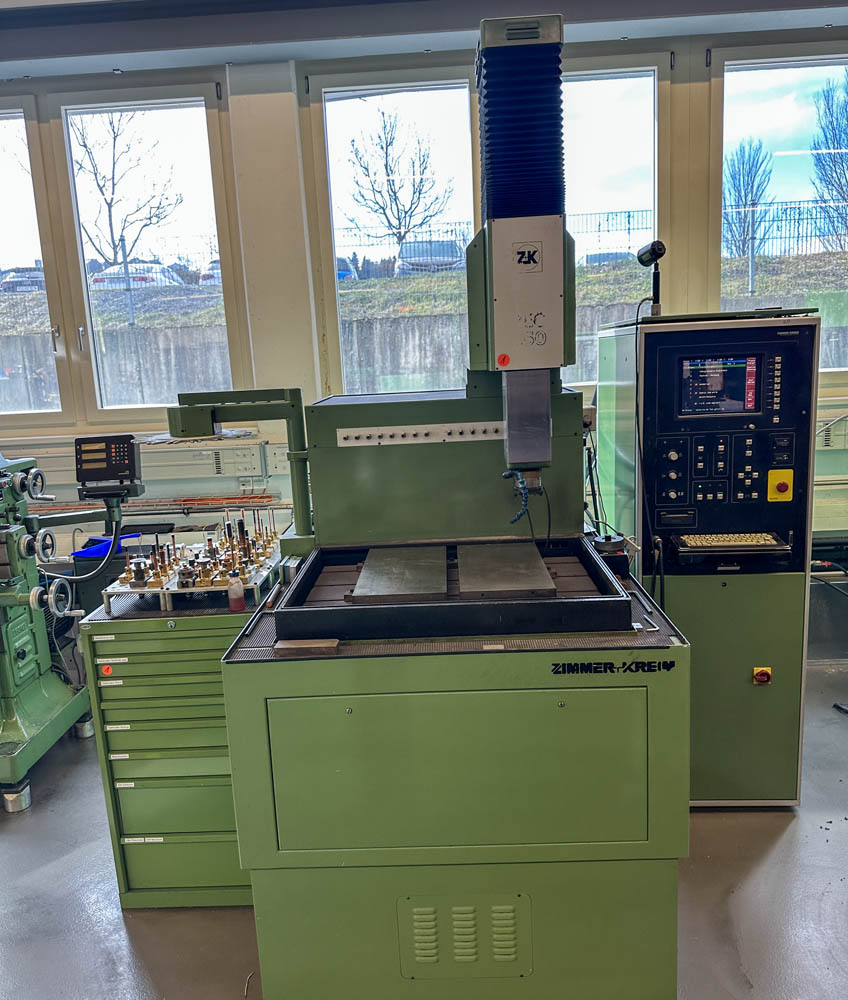

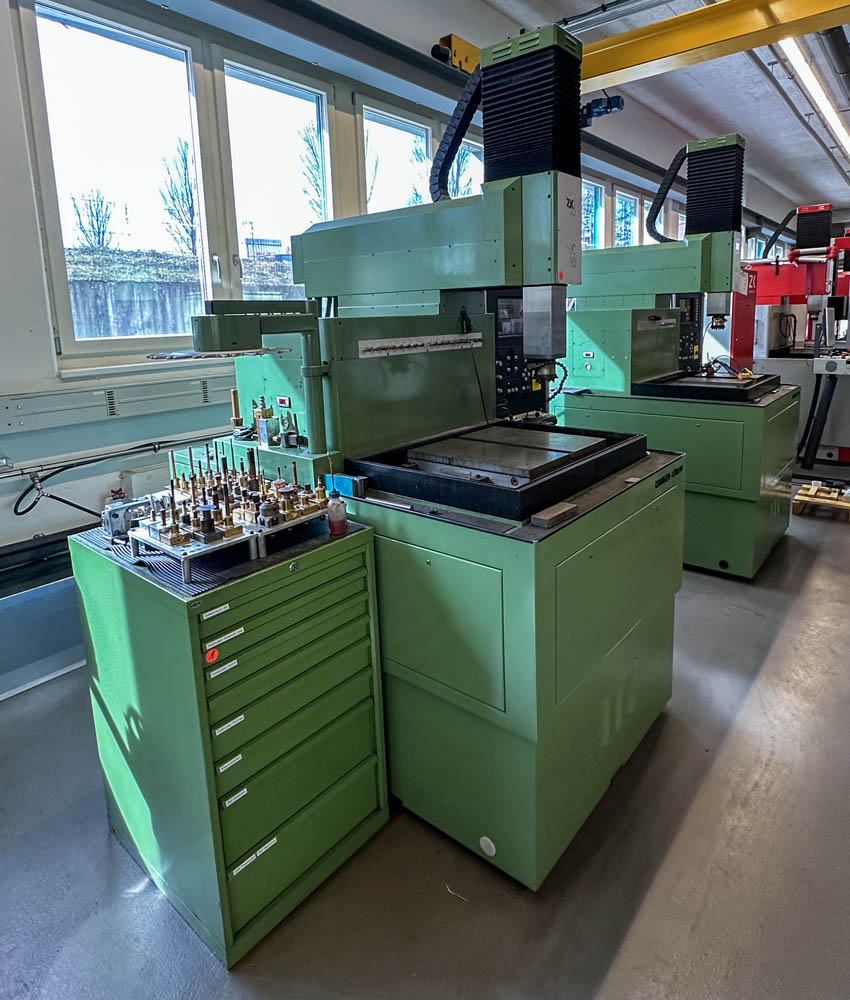

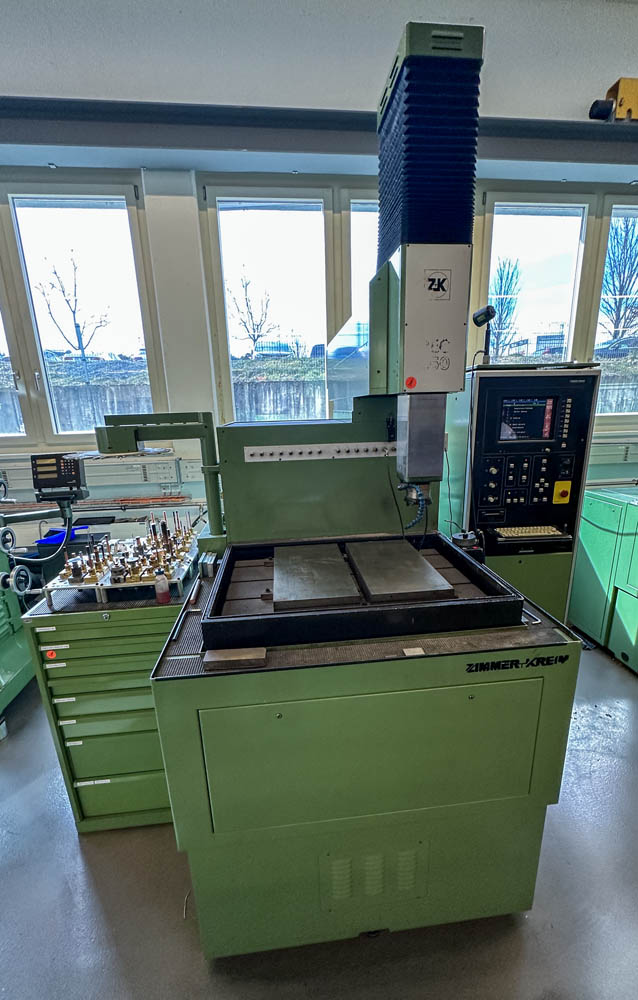

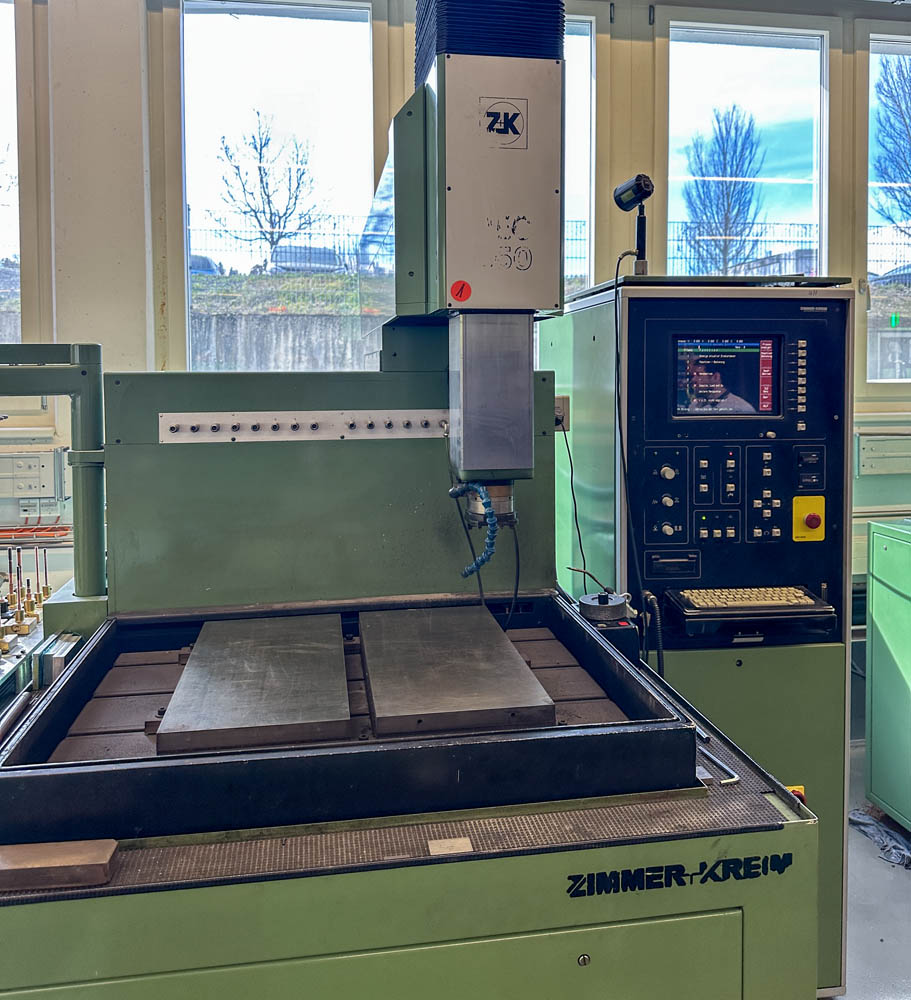

ZIMMER+KREIM PEC 850 (1994): Senkerodiermaschine mit C-Achs-Rotationsfähigkeit
ZIMMER+KREIM PEC 850
ID: ZIMMER-KREIM-PEC-850-1994-EM000001Deutsche Ingenieurskunst. Verfahrbereich 565 x 400 mm. C-Achsen-Präzision.
- Germany
ZIMMER+KREIM PEC 850 von 1994, Senkerodiermaschine mit C-Achsen-Rotationsfähigkeit. Mit 565 x 400 x 415 mm Verfahrwegen, 0,001 mm Auflösung, Tisch 840 x 600 mm für Werkstücke bis 1.000 kg, 400-Liter-Dielektrikumssystem mit Filtration und 60-120 A Generator. Komplett mit rotativer Elektrodenpositionierung. Standort Deutschland.
- Großzügiger Arbeitsraum: 565 x 400 mm X-Y-Verfahrweg mit 415 mm Z-Achs-Kapazität
- Rotationsfähigkeit: C-Achse mit 0,001° Auflösung für komplexe Elektrodenpositionierung
- Schwerlast-Kapazität: 1.000 kg maximales Werkstückgewicht auf 840 x 600 mm Tisch
- Hohe Präzision: 0,001 mm Auflösung über alle Linearachsen
- Leistungsstarker Generator: 60-120 A Nennstrom mit 15-23 kVA Anschlussleistung

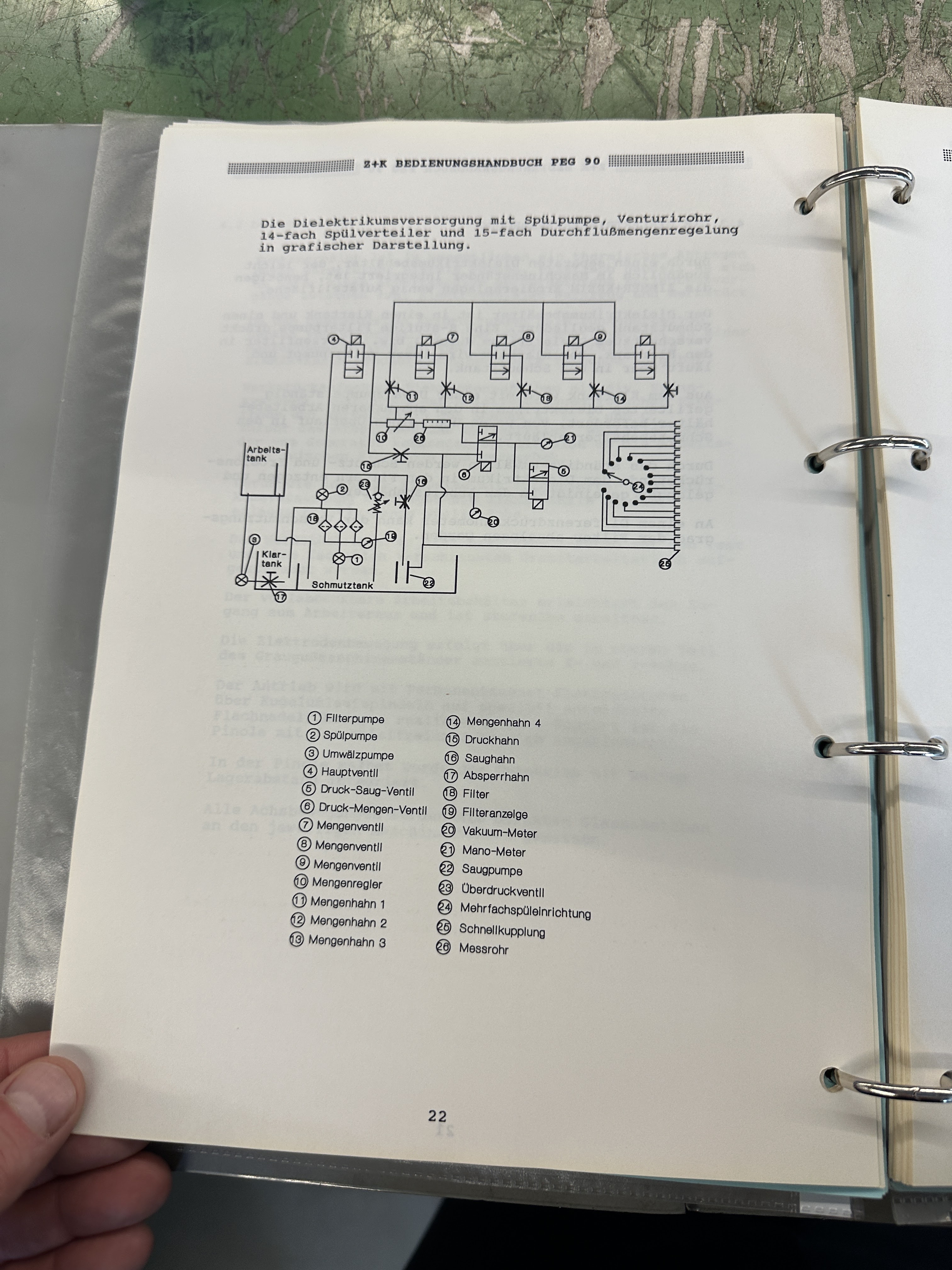

- Komplettes Dielektrikumssystem: 400-Liter-Tank mit 4-teiliger Papierkerzenfiltration
Galerie

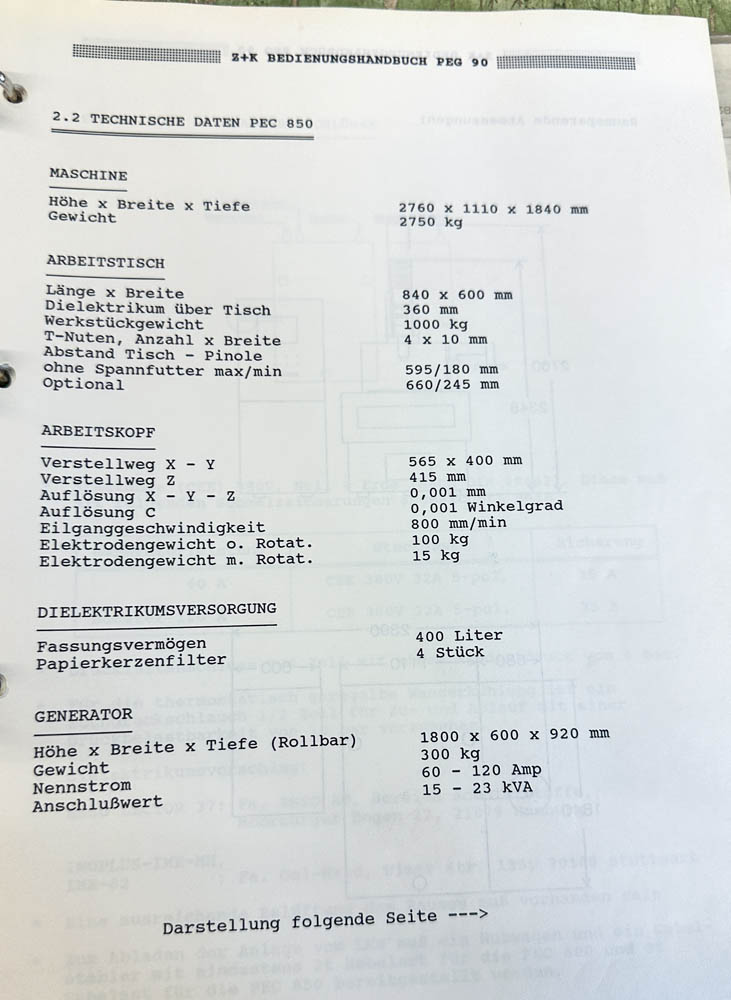

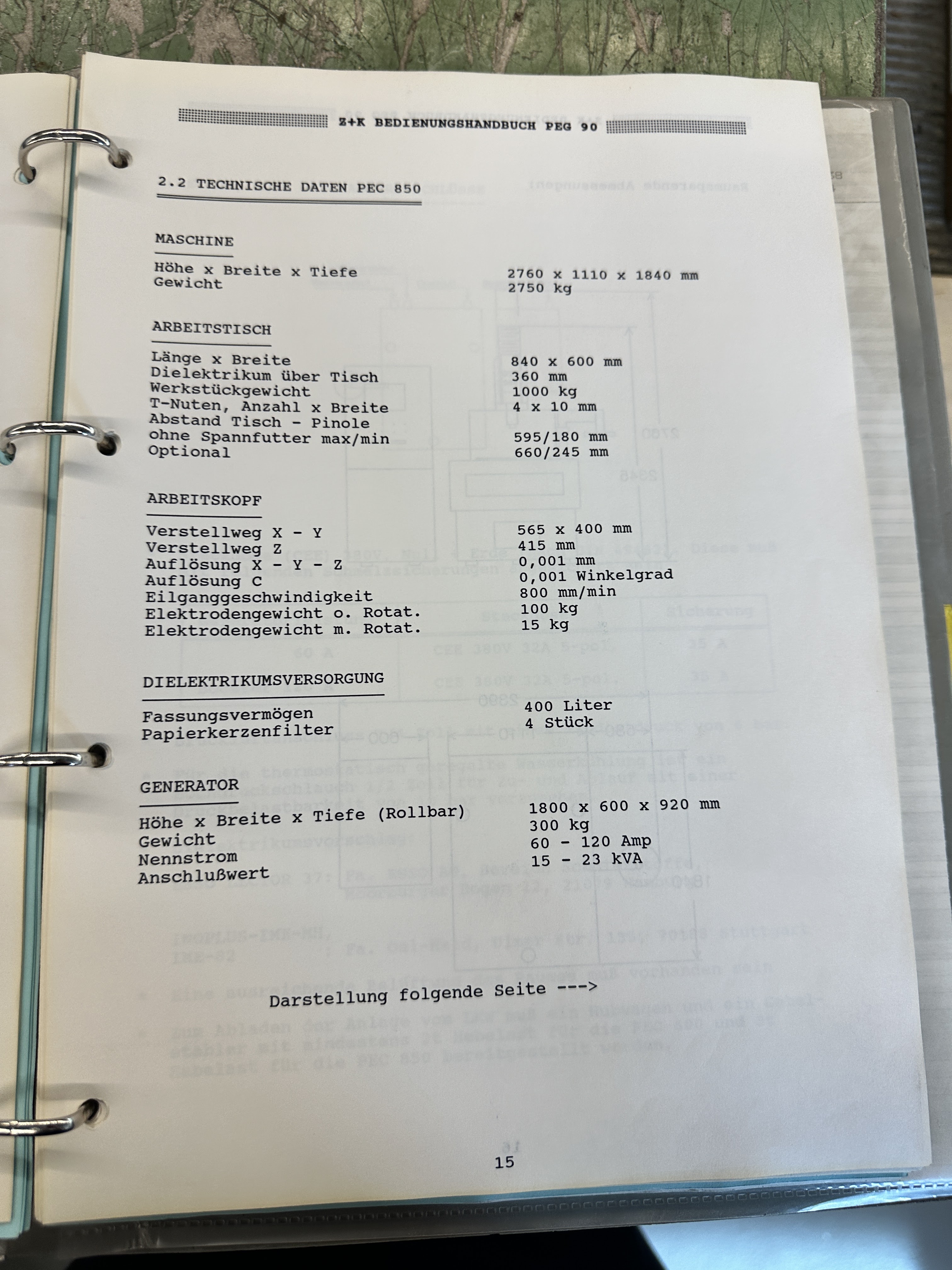

Technische Spezifikationen
- Maschinentyp
- EDM Die-Sinking Machine
- Verfahrweg X
- 565 mm
- Verfahrweg Y
- 400 mm
- Verfahrweg Z
- 415 mm
- C-Achse Auflösung
- 0.001°
- Lineare Auflösung
- 0.001 mm
- Eilganggeschwindigkeit
- 800 mm/min
- Tischgröße
- 840 x 600 mm
- Max. Werkstückgewicht
- 1,000 kg
- T-Nuten
- 4 x 10 mm
- Dielektrikum über Tisch
- 360 mm
- Max. Elektrodengewicht (ohne Rotation)
- 100 kg
- Max. Elektrodengewicht (mit Rotation)
- 15 kg
- Tankvolumen
- 400 liters
- Papierkerzenfilter
- 4 pieces
- Generator-Nennstrom
- 60 – 120 A

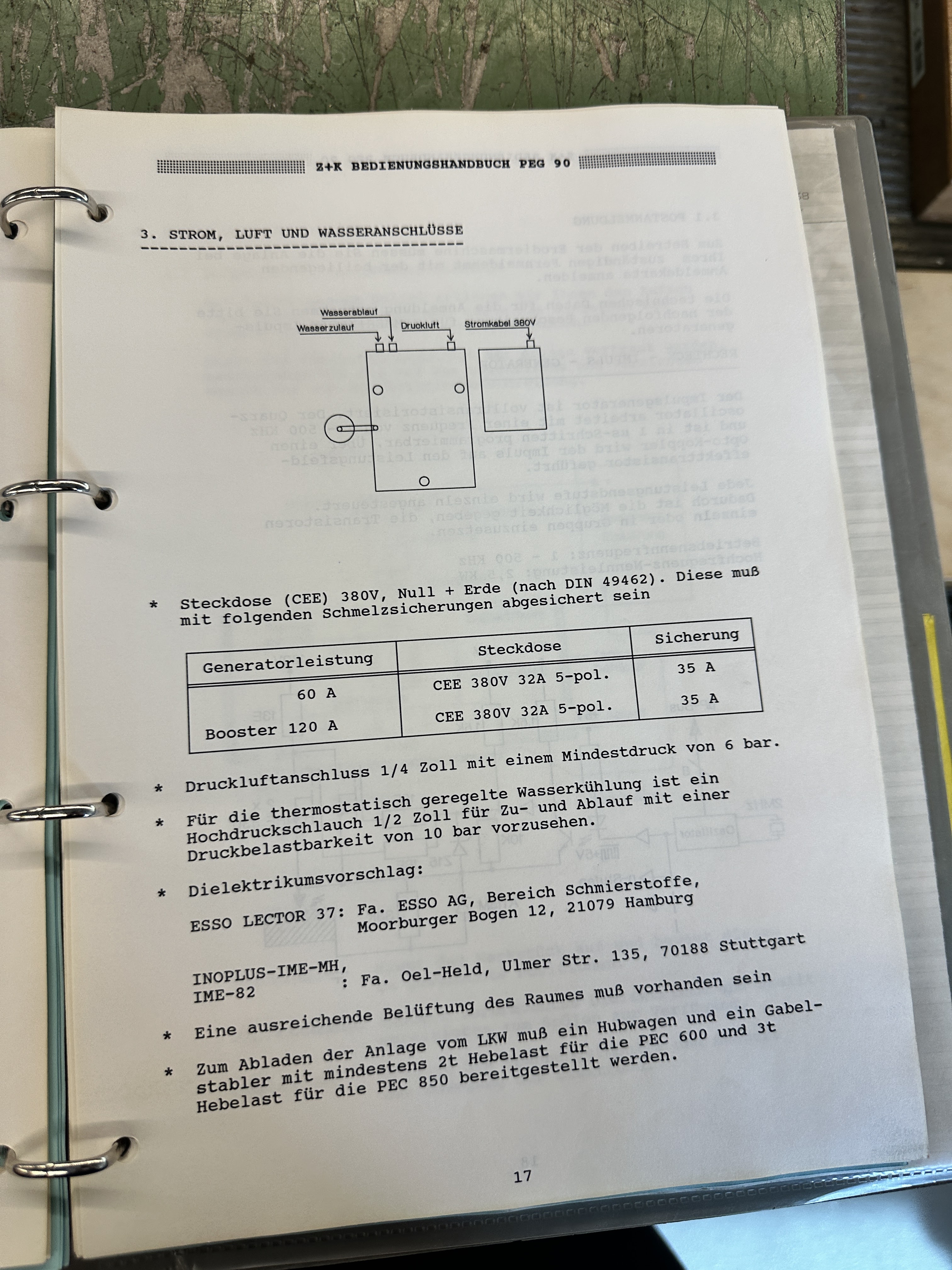

- Anschlussleistung
- 15 – 23 kVA

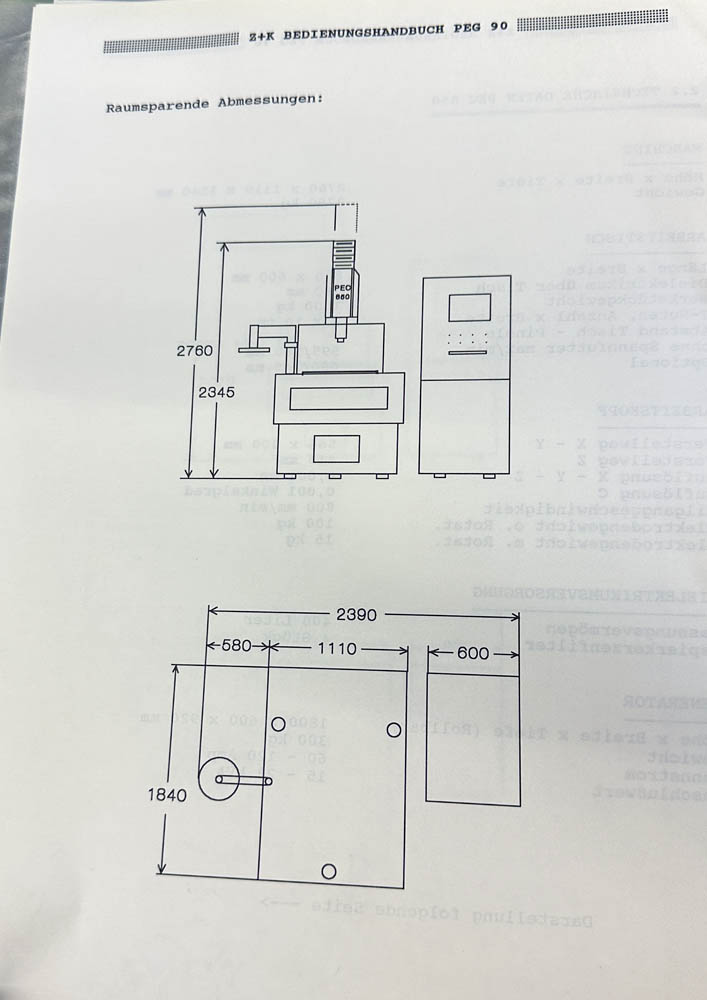

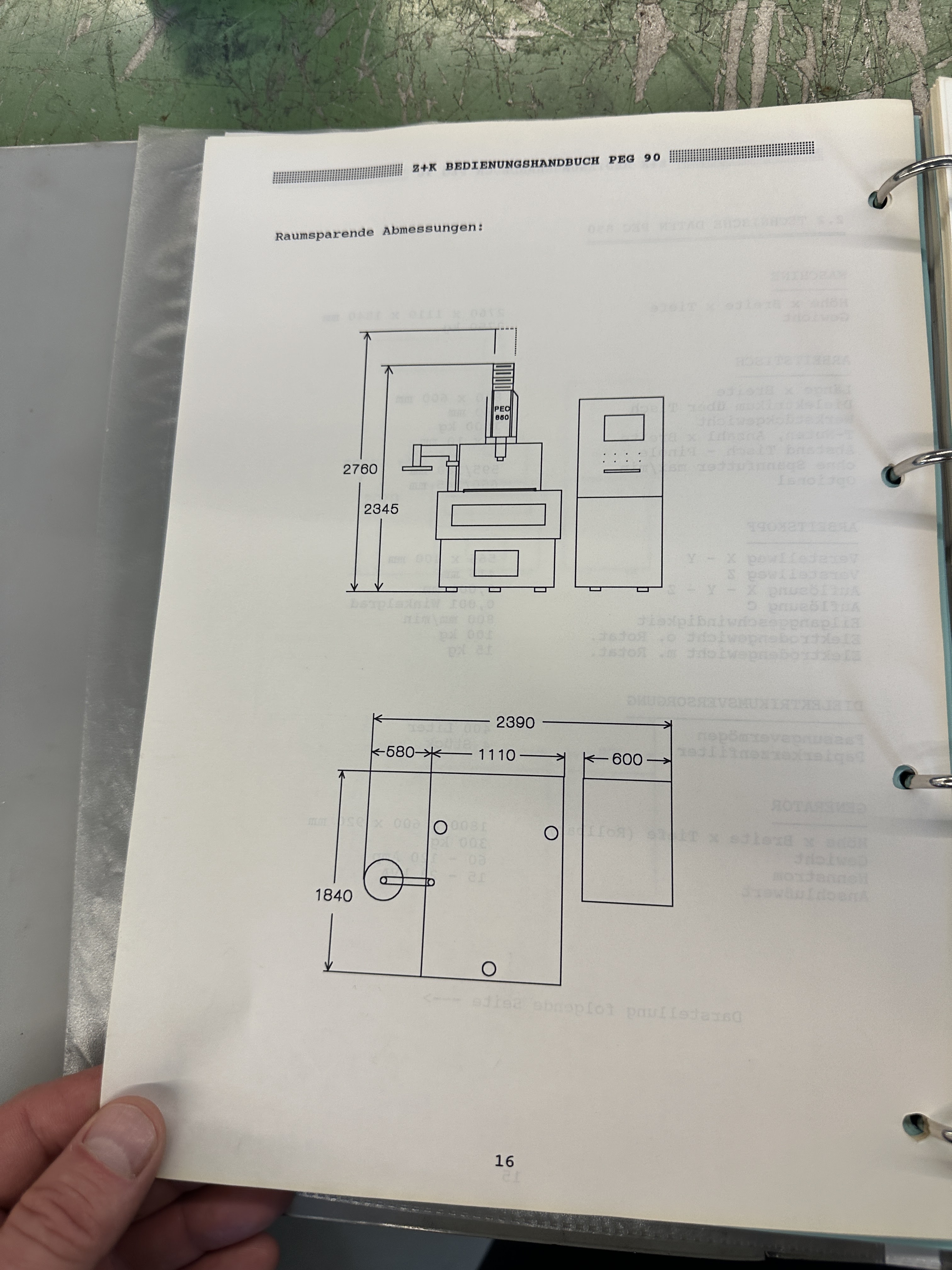

- Maschinenabmessungen
- 2,760 x 1,110 x 1,840 mm
- Maschinengewicht
- 2,750 kg
- Generatorabmessungen
- 1,800 x 600 x 920 mm
- Generatorgewicht
- 300 kg
- Abmessungen
- X: 565 mm | Y: 400 mm | Z: 415 mm | C: 0.001° resolution

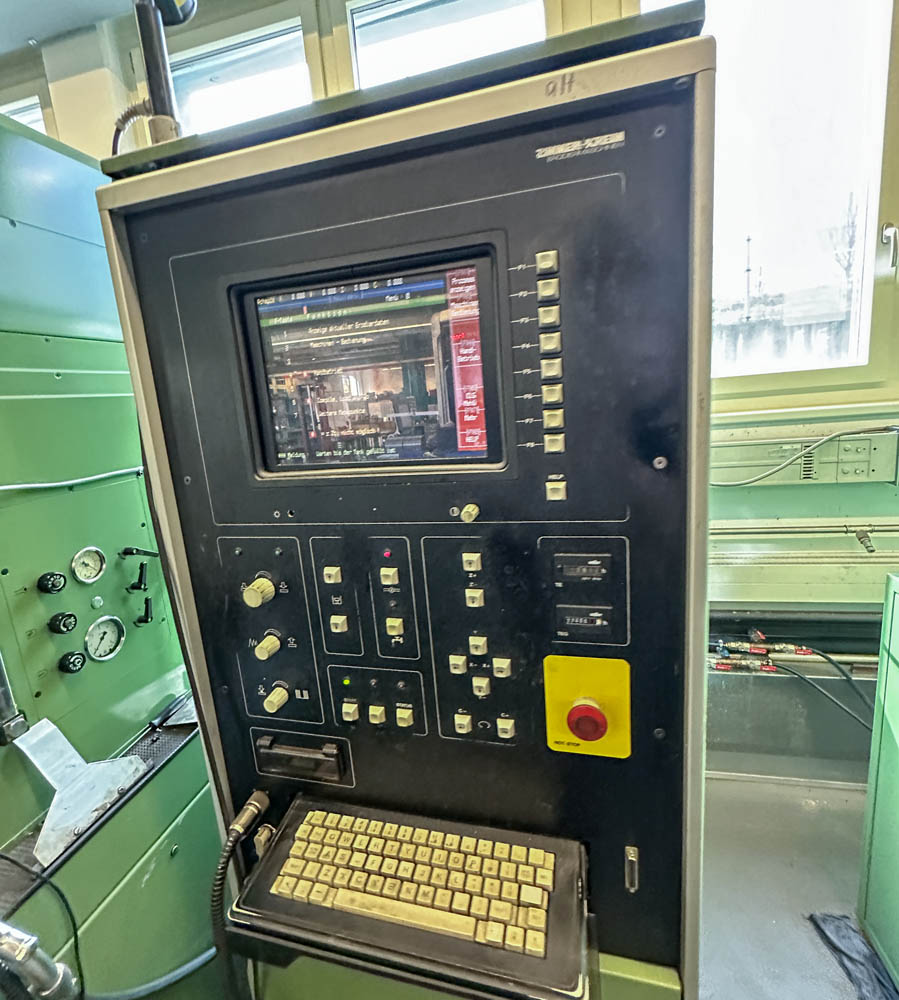

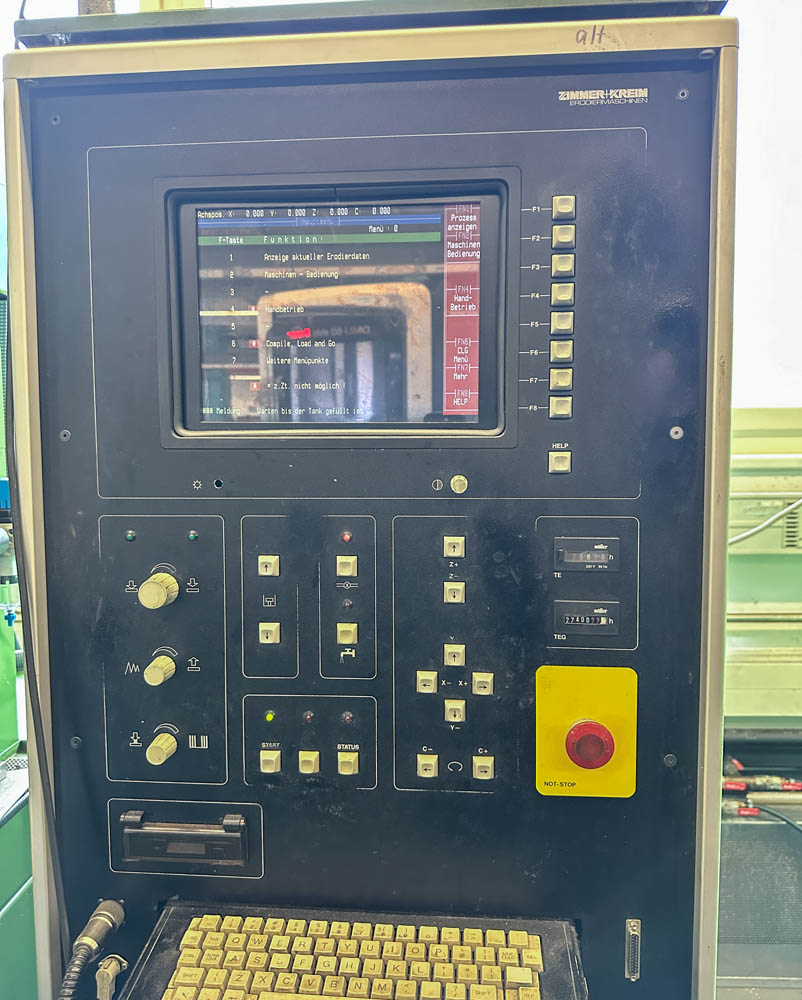

- Steuerung
- Standard EDM Control
Ausstattung
- C-Achs-Rotationsfähigkeit (0,001° Auflösung)
- 400-Liter-Dielektrikum-Tanksystem
- 4-teiliges Papierkerzenfiltersystem
- 60-120 A EDM-Generatoreinheit
- Arbeitstisch 840 x 600 mm mit T-Nuten
- Hochpräzisions-Positioniersystem (0,001 mm Auflösung)
- Eilgangsystem (800 mm/min)
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die ZIMMER+KREIM PEC 850 repräsentiert bewährte deutsche EDM-Technologie mit robuster Konstruktion und zuverlässiger Leistung. Dieses Modell von 1994 ist mit den wesentlichen Funktionen für moderne Senkerodieranwendungen ausgestattet. Arbeitsraum & Kapazität: Die Maschine bietet einen großzügigen X-Y-Verfahrbereich von 565 x 400 mm mit 415 mm Z-Achs-Hub und nimmt Werkstücke bis 1.000 kg auf ihrem 840 x 600 mm Tisch auf. Vier T-Nuten (10 mm) bieten flexible Aufspannmöglichkeiten. Rotationsfähigkeit: Verfügt über integrierte C-Achs-Rotation mit außergewöhnlicher Auflösung von 0,001° und ermöglicht komplexe Elektrodenpositionierung sowie orbitale Bearbeitungsstrategien. Maximale Elektrodengewichtskapazität von 100 kg ohne Rotation, 15 kg bei aktivierter Rotation. Dielektrikumssystem: Komplettes 400-Liter-Dielektrikum-Tanksystem mit 4-teiliger Papierkerzenfiltration sorgt für saubere Arbeitsbedingungen und verlängerte Elektrodenstandzeiten. Das System bietet 360 mm Dielektrikumstand über dem Tisch für Tiefenbearbeitung. Generatorleistung: Der leistungsstarke Generator liefert 60-120 A Nennstrom bei 15-23 kVA Anschlussleistung und eignet sich sowohl für Schrupp- als auch für Schlichtbearbeitungen verschiedener Werkstoffe. Anwendungsbereich: Ideal für Werkzeug- und Formenbau, Formenherstellung und Präzisionsteilefertigung mit komplexen Geometrien und engen Toleranzen.
