DMG MORI NLX2000SY 500 (2014): Doppelspindel-Drehzentrum mit Portal-Automatisierung
DMG MORI NLX2000SY 500
ID: DMG-MORI-NLX2000SY-500-2014-TC000025Japanische Präzision. Doppelspindel-Konfiguration. Y-Achs-Fräsen. M730BM Steuerung.
- Germany

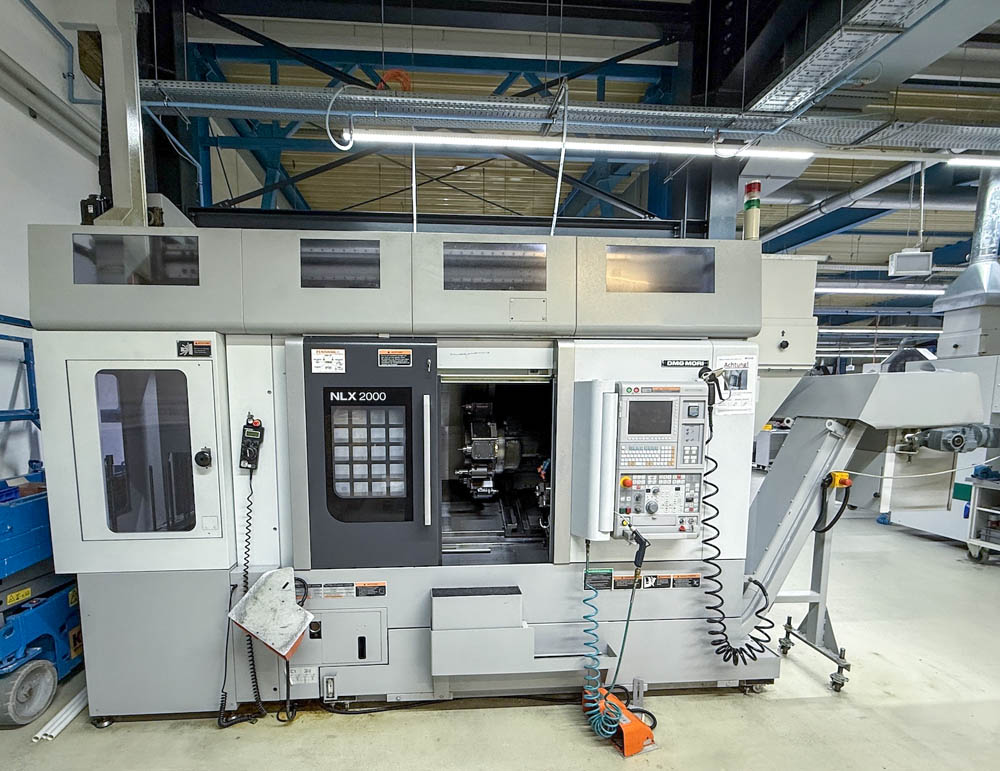

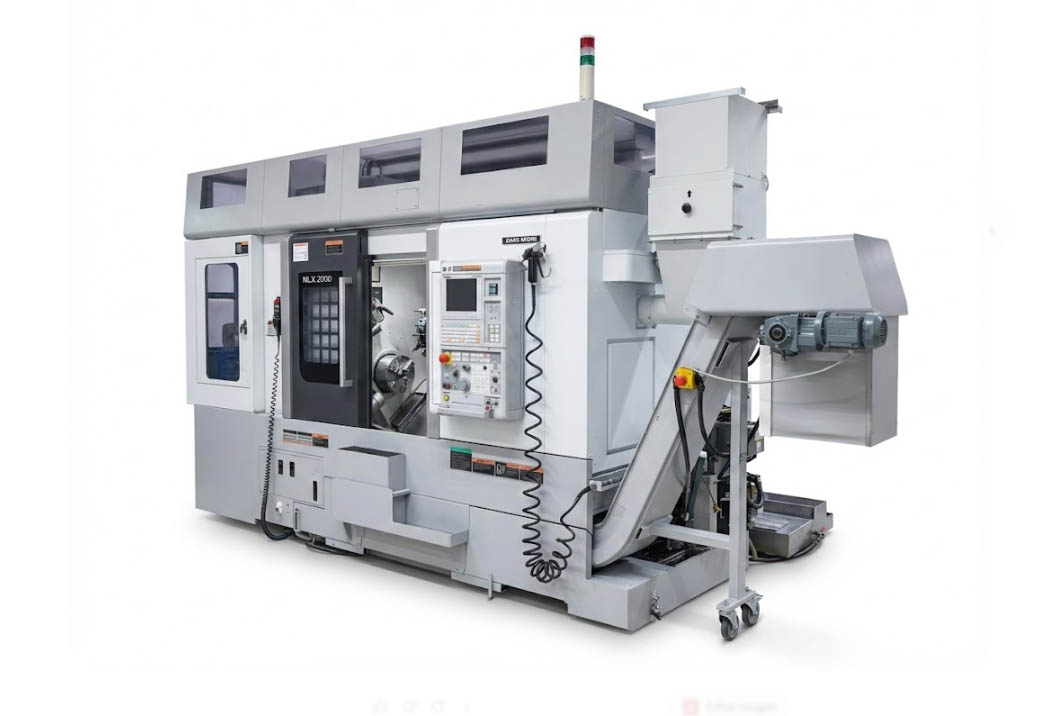

DMG MORI NLX2000SY 500 von 2014, Doppelspindel-Drehzentrum mit M730BM Steuerung. Verfügt über 260 x ±50 x 590 mm Verfahrwege, Y-Achs-Fräsfähigkeit, 12-Positionen-Revolver mit 10.000 U/min angetriebenen Werkzeugen, Hauptspindel 5.000 U/min, Gegenspindel 6.000 U/min, GX-05 AI Portallader mit 34-Positionen-Speicher, RENISHAW-Messsystem und Hochdruckkühlung. Standort Deutschland.
- Doppelspindel-Konzept: Hauptspindel (5.000 U/min) und Gegenspindel (6.000 U/min) für Komplettbearbeitung
- Y-Achs-Fräsen: ±50 mm Y-Verfahrweg mit 12-Positionen-Revolver und 10.000 U/min angetriebenen Werkzeugen

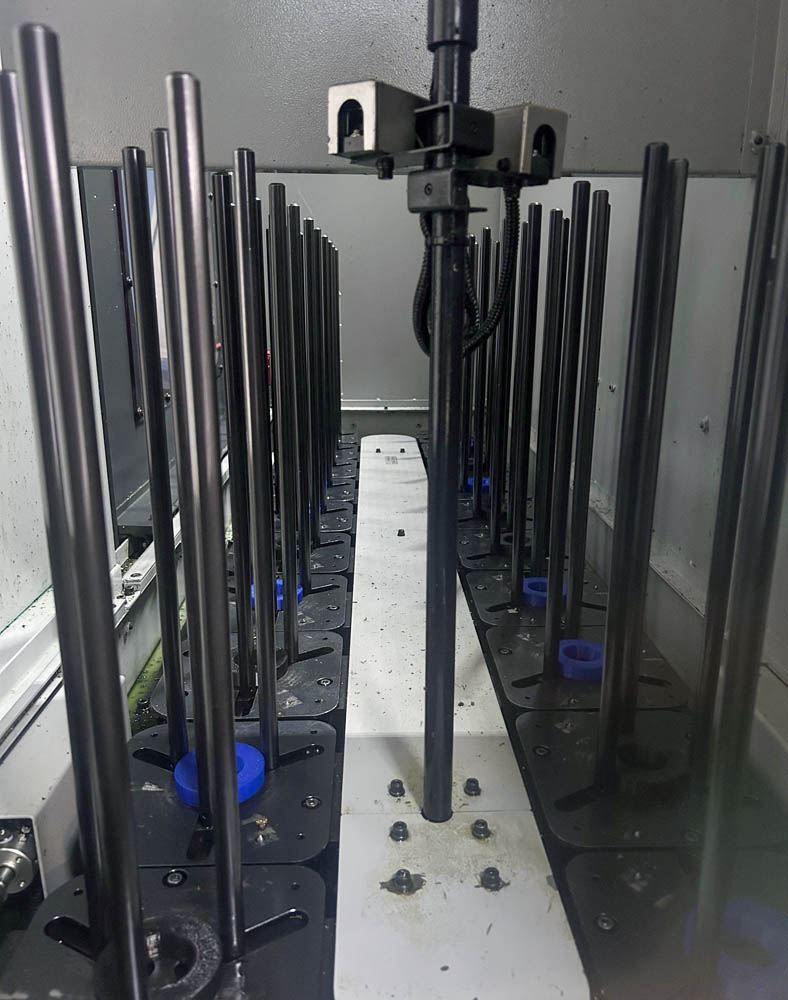

- Automatisierungsbereit: GX-05 AI Portallader mit 14 integrierten und 20 erweiterten Palettenplätzen
- Premium-Steuerung: M730BM CNC mit C-Achs-Positionierung (0,001°)
- Präzisionsmessung: RENISHAW automatisches Werkstückmesssystem auf der Gegenspindel
- Hochdruckkühlung: MABEO 1,5 MPa Kühlmittelsystem mit Doppelkreis-Filtration
Galerie
Technische Spezifikationen
- Control Unit
- M730BM
- X-Axis Travel
- 260 mm
- Y-Axis Travel
- ±50 mm
- Z-Axis Travel
- 590 mm
- C-Axis Resolution
- 0.001°
- Turning Length
- 510 mm
- Max. Turning Diameter
- ø 356 mm
- Swing Over Cross-Slide
- 755 mm
- Bar Work Capacity
- ø 65 mm
- Upper Turret Tool Slots
- 12 positions
- Driven Tools Speed
- 10,000 RPM
- Driven Tools Power
- 5.5/5.5/3.7 kW (3 min./5 min./cont.)
- Main Spindle Speed
- 5,000 RPM
- Main Spindle Power
- 15/15/11 kW (15% ED/30 min./cont.)
- Counter Spindle Speed
- 6,000 RPM
- Counter Spindle Power
- 11/7.5 kW (25% ED/cont.)
- Main Spindle Chuck
- Kitagawa N-08A0621B (210 mm)
- High-Pressure Coolant
- 1.5 MPa (MABEO)
- Gantry Loader
- GX-05 AI with double gripper
- Workpiece Storage
- 14-station integrated + 20-pallet expanded
- dimensions
- X: 260 mm | Y: ±50 mm | Z: 590 mm
- Equipment
- M730BM CNC-Steuerung GX-05 AI Portallader mit Doppelgreifer 14-Stationen integrierter Werkstückspeicher 20-Paletten erweiterter Werkstückspeicher 12-Positionen-Oberrevolver mit angetriebenen Werkzeugen (10.000 U/min) Kitagawa N-08A0621B Kraftspannfutter (210 mm) - Hauptspindel Kitagawa B206A521F Spanneinrichtung - Gegenspindel 2-stufig programmierbarer hydraulischer Spanndruck (beide Spindeln) RENISHAW automatisches Werkstückmesssystem MABEO Hochdruckkühlaggregat (1,5 MPa) Doppelkreis-Kühlmittelfilter Kühlmittelduschen für beide Spindelspannfutter Maschinenbett-Spülsystem Scharnierband-Späneförderer (1.000 mm Höhe) Innenkühlung für X-Achs-Kugelumlaufspindel und Spindellager Spindelorientierung mit mechanischer Verriegelung (beide Spindeln) Doppelfußschalter mit Schutzhaube Manuelle Kühlmittelpistole Ölnebelabscheider-Schnittstelle (Ø 150 mm)
Ausstattung
- M730BM CNC-Steuerung

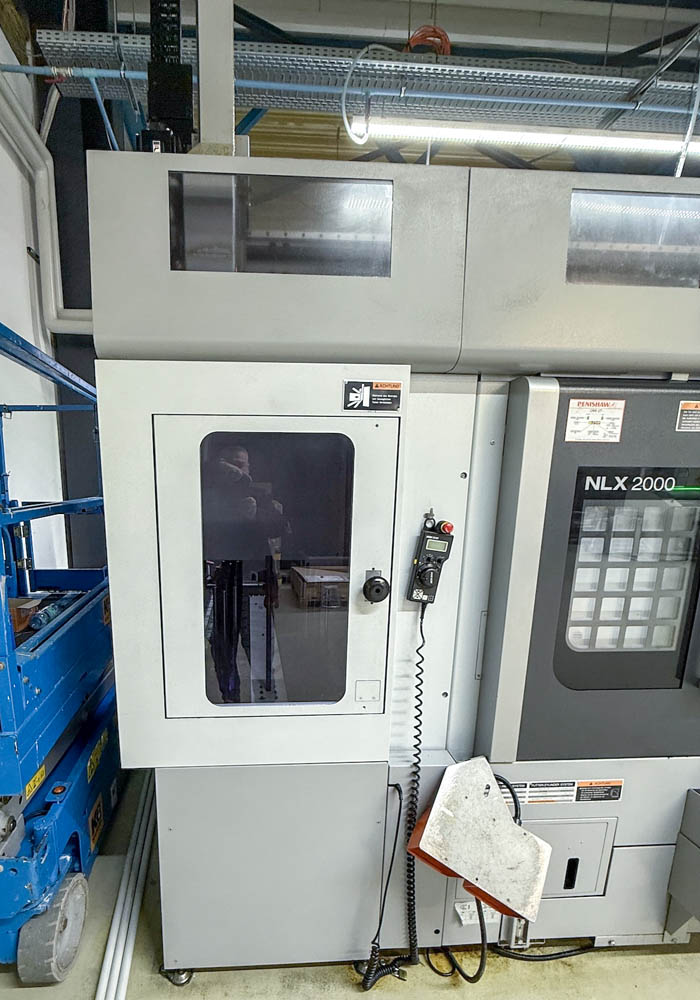

- GX-05 AI Portallader mit Doppelgreifer
- 14-Stationen integrierter Werkstückspeicher
- 20-Paletten erweiterter Werkstückspeicher

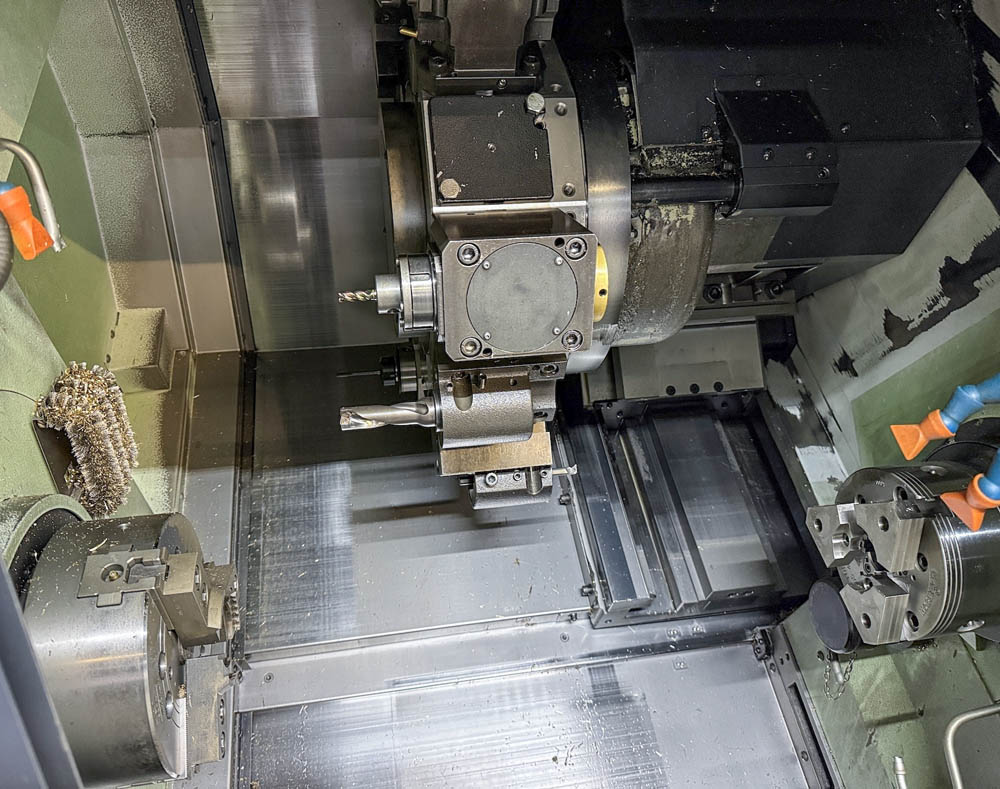

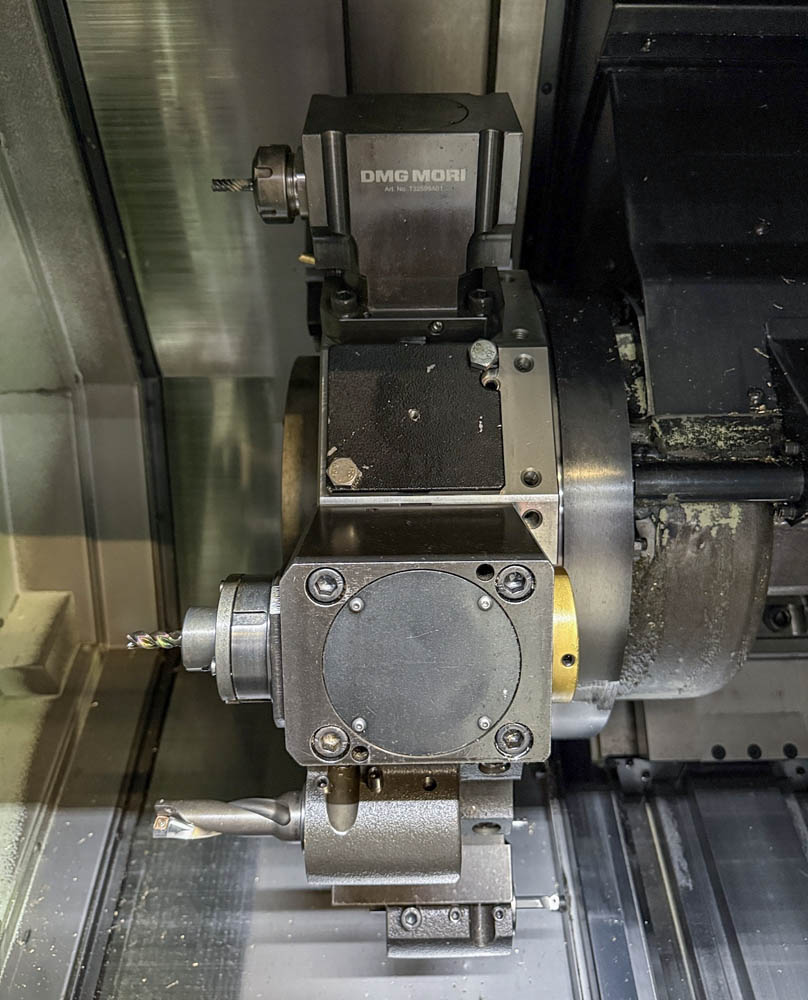

- 12-Positionen-Oberrevolver mit angetriebenen Werkzeugen (10.000 U/min)
- Kitagawa N-08A0621B Kraftspannfutter (210 mm) - Hauptspindel

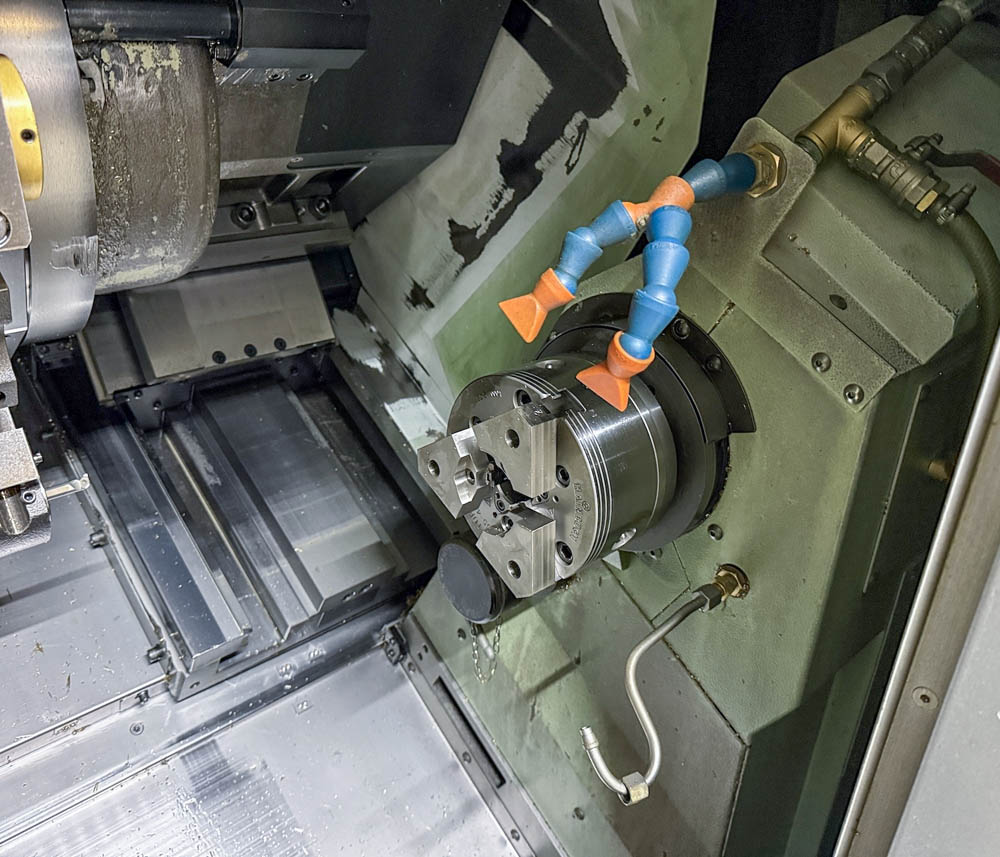

- Kitagawa B206A521F Spanneinrichtung - Gegenspindel
- 2-stufig programmierbarer hydraulischer Spanndruck (beide Spindeln)
- RENISHAW automatisches Werkstückmesssystem

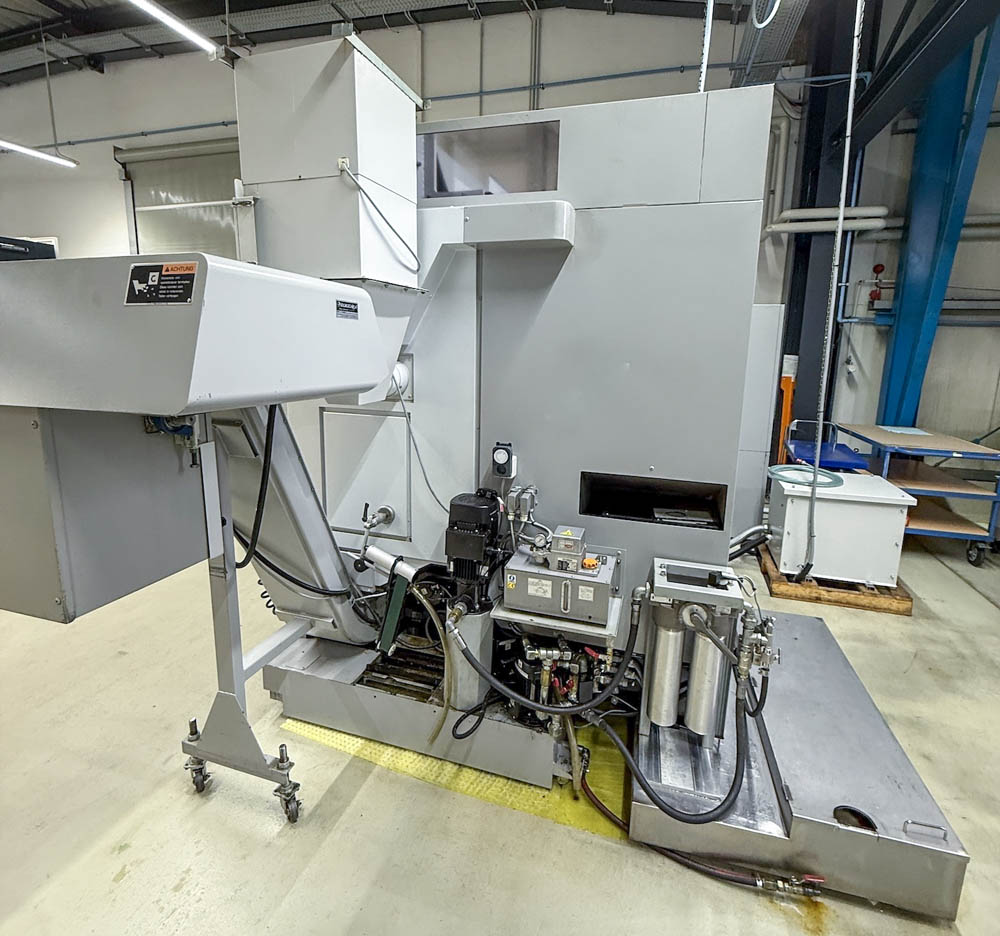

- MABEO Hochdruckkühlaggregat (1,5 MPa)
- Doppelkreis-Kühlmittelfilter
- Kühlmittelduschen für beide Spindelspannfutter
- Maschinenbett-Spülsystem

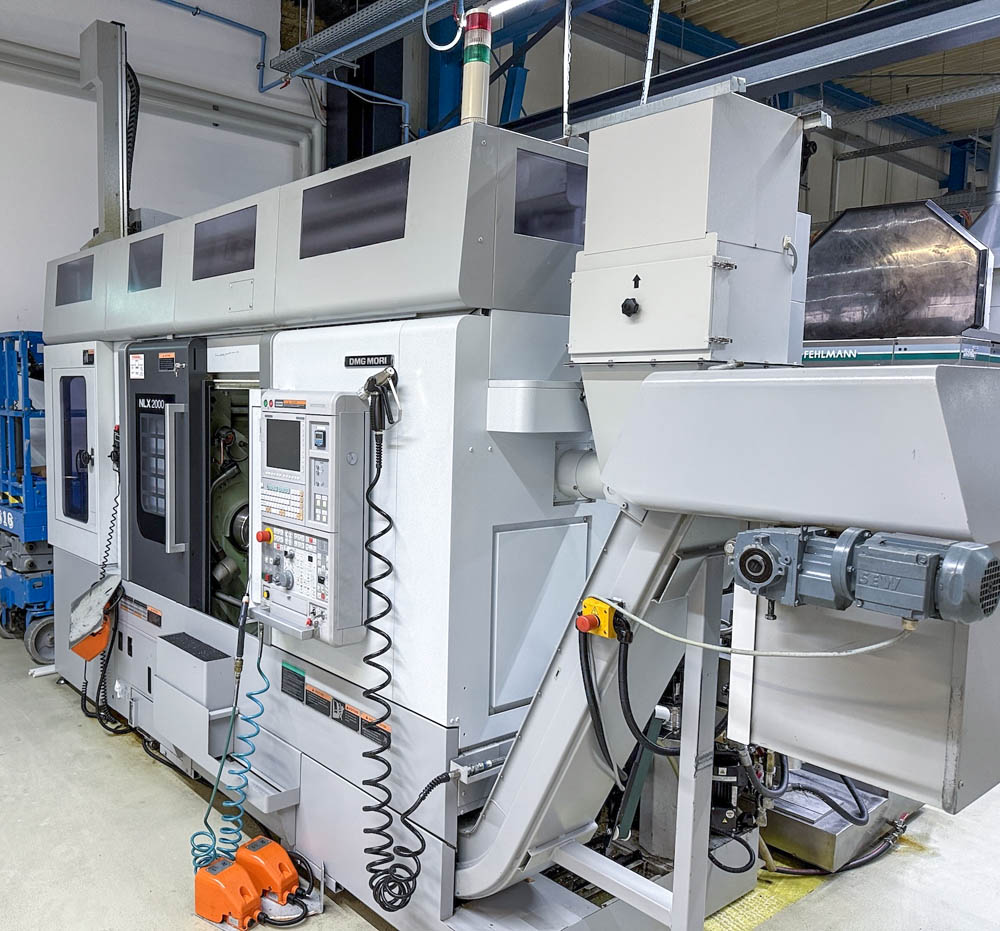

- Scharnierband-Späneförderer (1.000 mm Höhe)
- Innenkühlung für X-Achs-Kugelumlaufspindel und Spindellager
- Spindelorientierung mit mechanischer Verriegelung (beide Spindeln)
- Doppelfußschalter mit Schutzhaube
- Manuelle Kühlmittelpistole
- Ölnebelabscheider-Schnittstelle (Ø 150 mm)
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das DMG MORI NLX2000SY 500 ist bekannt für seine Doppelspindel-Produktivität und Y-Achs-Fräsfähigkeit. Diese Anlage von 2014 ist mit fortschrittlicher Automatisierung für die mannlose Fertigung voll ausgestattet. Automatisierungssystem: Der GX-05 AI Portallader mit linksseitiger Installation und Doppelgreifer sorgt für nahtlose Werkstückhandhabung. Das System umfasst 14 integrierte Speicherplätze plus 20 erweiterte Palettenplätze mit kundenspezifischen Greiferbacken und modifizierter Hebeeinrichtung. Werkzeugverwaltung: Der 12-Positionen-Oberrevolver mit angetriebenen Werkzeugen bis 10.000 U/min (5,5 kW Leistung) ermöglicht komplexe Fräsbearbeitungen. Der vergrößerte Werkzeugüberhang von 100 mm maximiert die Bearbeitungsflexibilität. Messsysteme: RENISHAW automatisches Werkstückmesssystem auf der Gegenspindel sichert präzise Qualitätskontrolle. Innenkühlung von X-Achs-Kugelumlaufspindel und Spindellager hält die thermische Stabilität für konstante Genauigkeit. Kühlmittel & Spanmanagement: MABEO Hochdruckkühlaggregat (1,5 MPa) mit Doppelkreisfilter, Kühlmittelduschen für beide Spindeln, Maschinenbettspülung und Scharnierband-Späneförderer sichern optimale Bearbeitungsbedingungen. Anwendungsbereich: Ideal für die Großserienfertigung komplexer Dreh-Fräs-Bauteile, Wellenteile und Präzisionskomponenten mit Komplettbearbeitung in einer Aufspannung.
