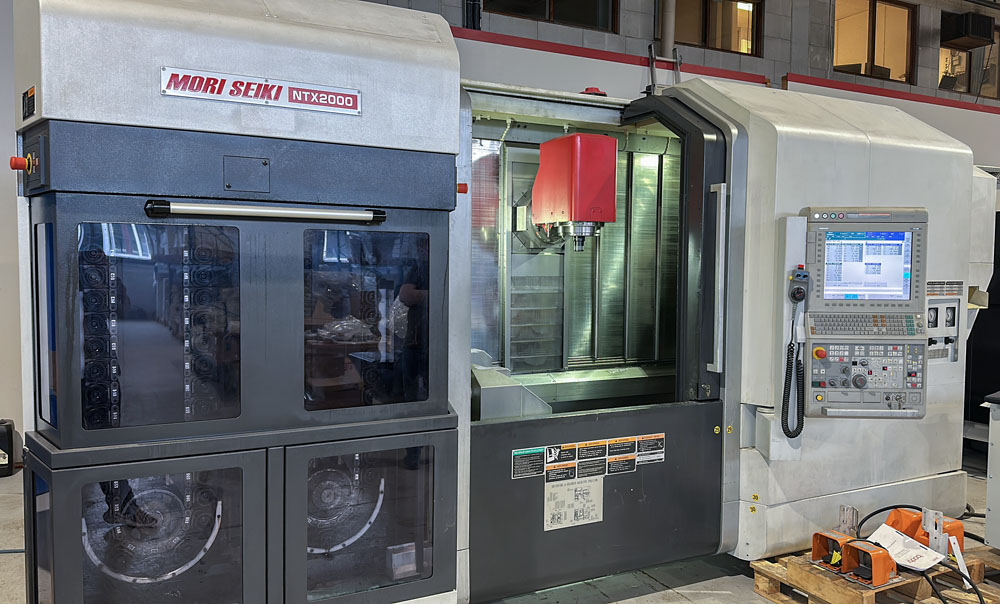

MORI SEIKI NTX2000SZ 1500 (2012): Multitasking-Drehmaschine mit Doppelspindel und Y-Achse
MORI SEIKI NTX2000SZ 1500
ID: MORI-SEIKI-NTX2000SZ-1500-2012-TC000017Japanische Präzision. Doppelspindel-Konfiguration. 76-fach Werkzeugmagazin. MSX-711 MAPPS IV Steuerung.
- Norway

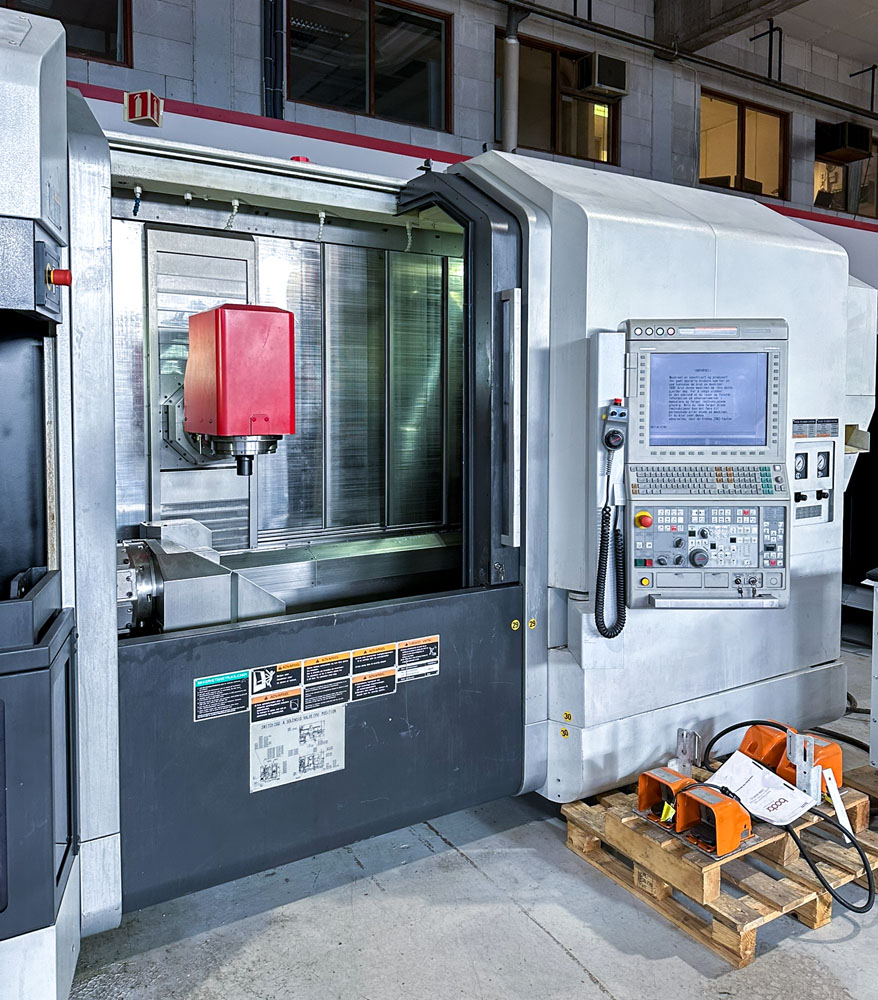

MORI SEIKI NTX2000SZ 1500 von 2012, Multitasking-Drehmaschine mit MSX-711 MAPPS IV Steuerung. Verfügt über Doppelspindeln (5.000 U/min), Y-Achs-Fräsen (12.000 U/min), 76-fach Werkzeugmagazin mit Capto C6, 10-Positionen-Revolver, 1.540 mm Drehlänge, Ø 610 mm Kapazität, Stangenlader-Schnittstelle und Werkstückentnahme. Standort Deutschland.

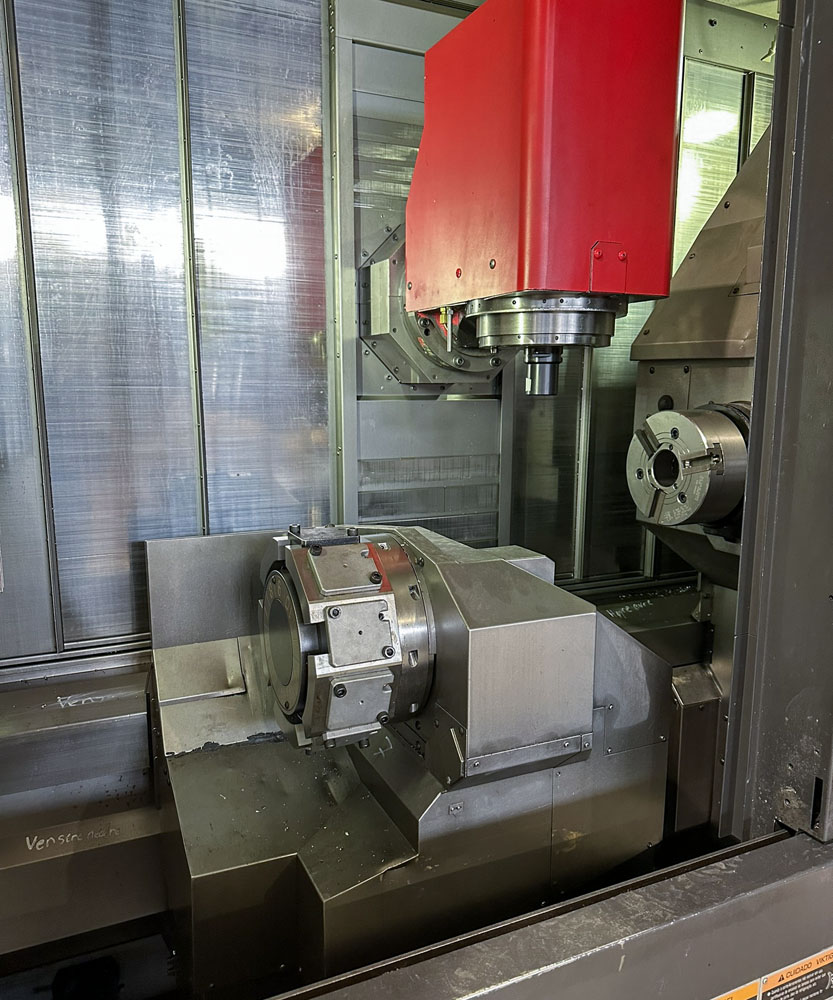

- Doppelspindel-Konzept: Haupt- und Gegenspindel mit 5.000 U/min und 22 kW Leistung
- Y-Achs-Fräsen: 5-Achs-Fähigkeit mit ±125 mm Y-Verfahrweg und B-Achse ±120°

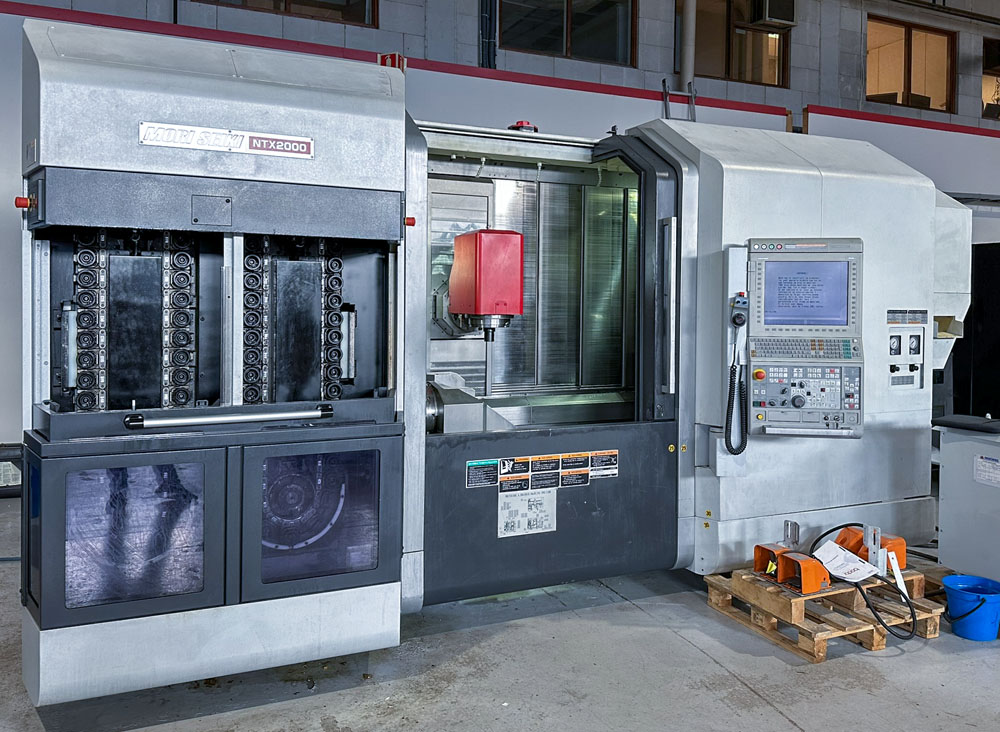

- Hohe Werkzeugkapazität: 76-Positionen-Werkzeugmagazin mit Capto C6 Werkzeughaltern plus 10-Positionen-Revolver

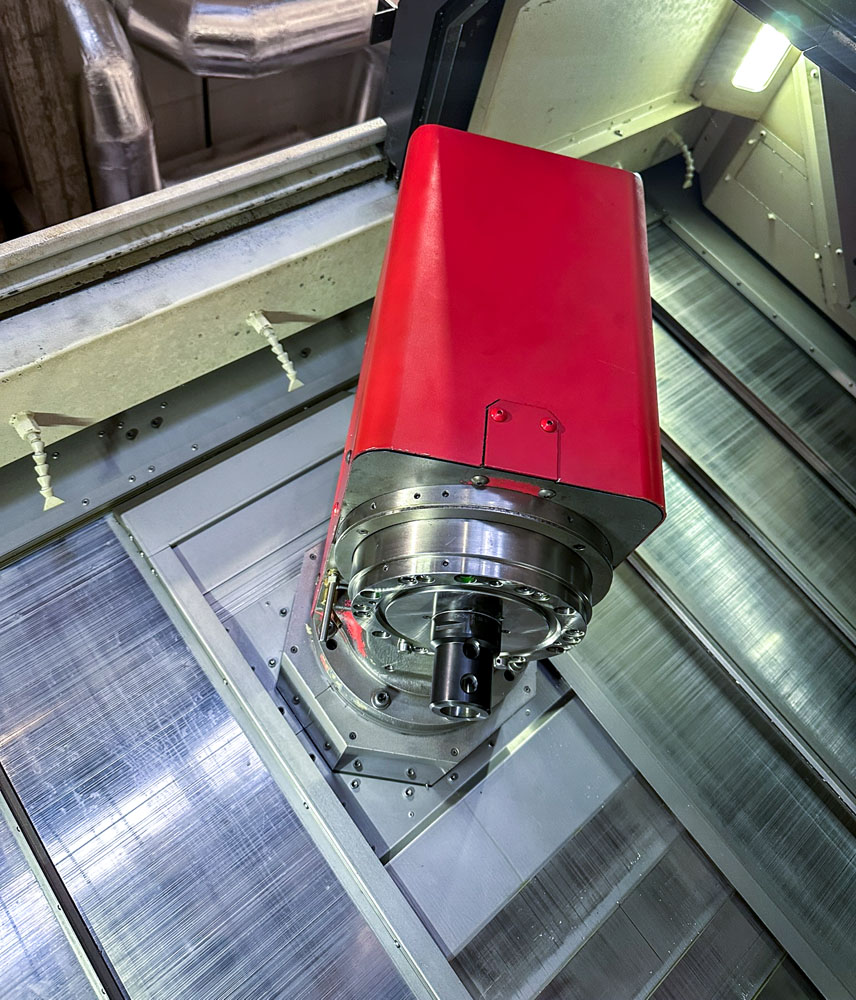

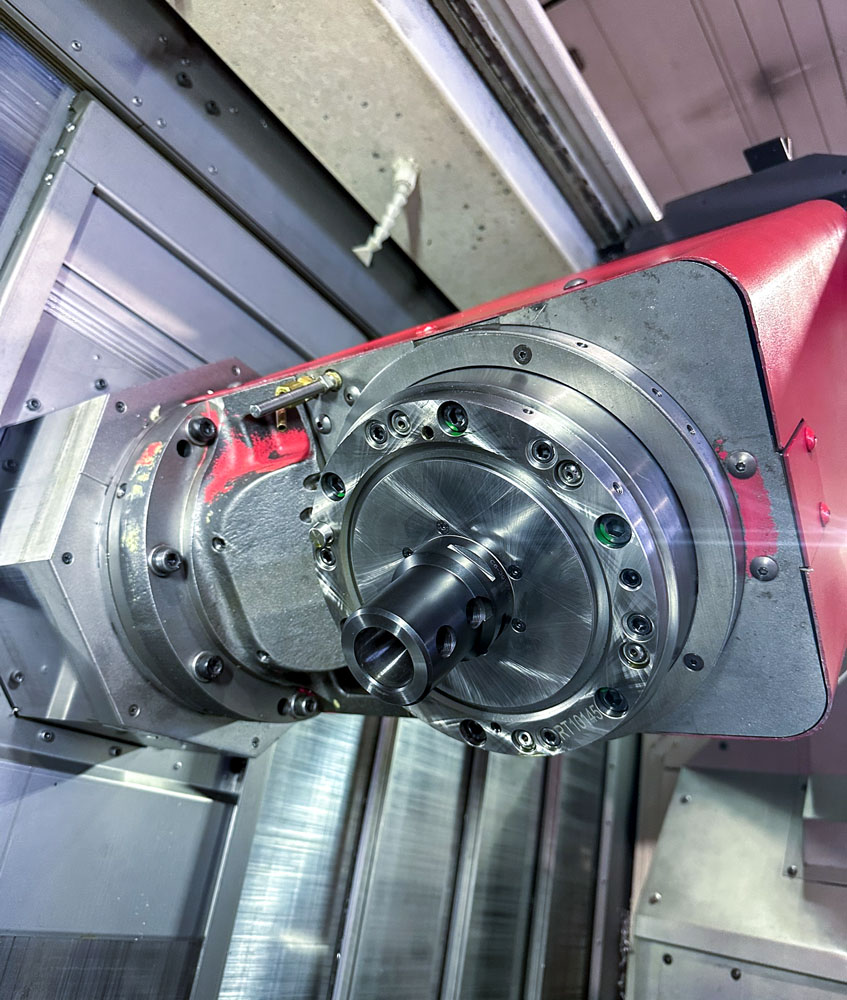

- High-Speed Dreh-Fräsen: 12.000 U/min Frässpindel mit 18,5 kW Leistung für komplexe Bearbeitungen
- Automatisierungsbereit: Stangenlader-Schnittstelle, Werkstückentnahme und automatischer Werkzeugvoreinsteller inklusive
- Komplettbearbeitung: 1.540 mm Drehlänge mit Ø 610 mm Kapazität für große Werkstücke
Galerie
Video

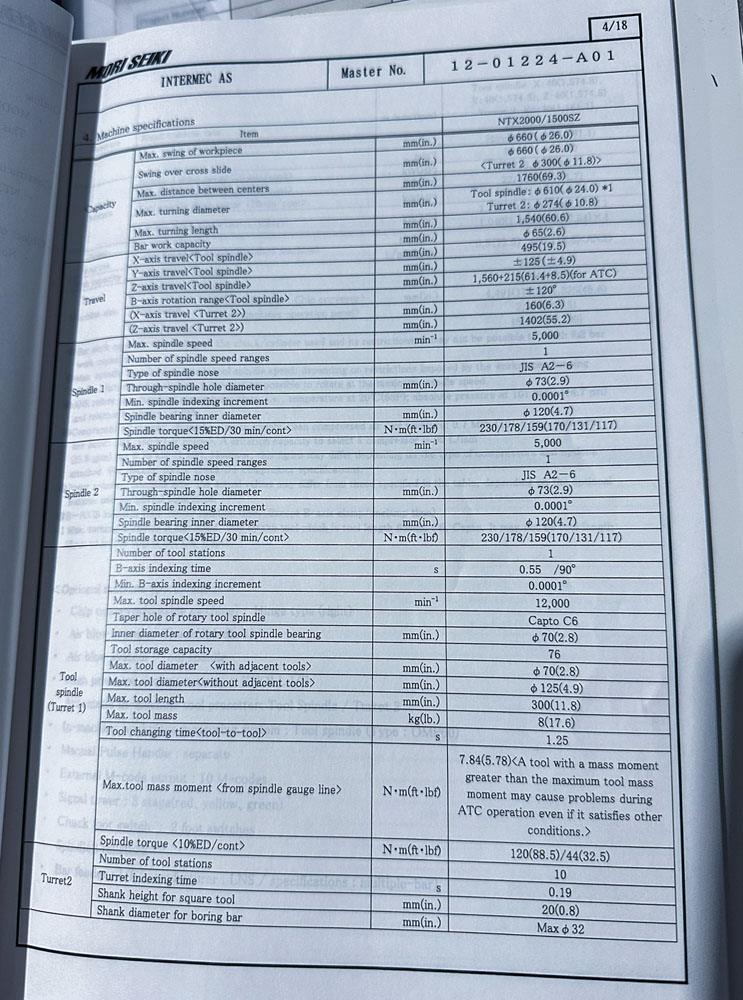

Technische Spezifikationen
- Steuerung
- MSX-711 (MAPPS IV)
- Drehlänge
- 1,540 mm
- Max. Drehdurchmesser
- ø610 mm (Turret 2: ø274 mm)
- Umlauf über Bett
- ø660 mm
- Stangendurchlass
- ø65 mm
- Dreh-Fräs-Spindel Drehzahl
- 12,000 RPM
- Dreh-Fräs-Spindel Leistung
- 18.5/11 kW (10 min./cont.)
- Verfahrweg X (Fräsen)
- 495 mm
- Verfahrweg Y
- ±125 mm
- Verfahrweg Z (Fräsen)
- 1,560 mm
- B-Achse
- ±120°
- Werkzeugmagazin-Kapazität
- 76 positions
- Werkzeugaufnahme-Typ
- Capto C6
- Max. Werkzeuglänge
- 300 mm
- Max. Werkzeugdurchmesser
- ø125 mm
- Max. Werkzeuggewicht
- 8 kg
- Verfahrweg X unterer Revolver
- 160 mm
- Verfahrweg Z unterer Revolver
- 1,402 mm
- Positionen unterer Revolver
- 10 tool slots
- Revolver-Schaltzeit
- 0.19 seconds
- Hauptspindel-Drehzahl
- 5,000 RPM
- Hauptspindel-Leistung
- 22/18.5 kW (30 min./cont.)
- Hauptspindel-Bohrung
- ø73 mm
- Hauptspindel-Drehmoment
- 230/159 Nm (15%ED/cont.)
- Hauptspindel-Nase
- A2-6
- Hauptfutter-Typ
- KITAGAWA BB208
- Gegenspindel-Drehzahl
- 5,000 RPM
- Gegenspindel-Leistung
- 22/18.5 kW (30 min./cont.)
- Gegenspindel-Bohrung
- ø73 mm
- Gegenspindel-Drehmoment
- 230/159 Nm (15%ED/cont.)
- Gegenspindel-Nase
- A2-6
- Gegenfutter-Typ
- KITAGAWA BB208
- Abmessungen
- X: 495 mm | Y: ±125 mm | Z: 1,560 mm | B: ±120°

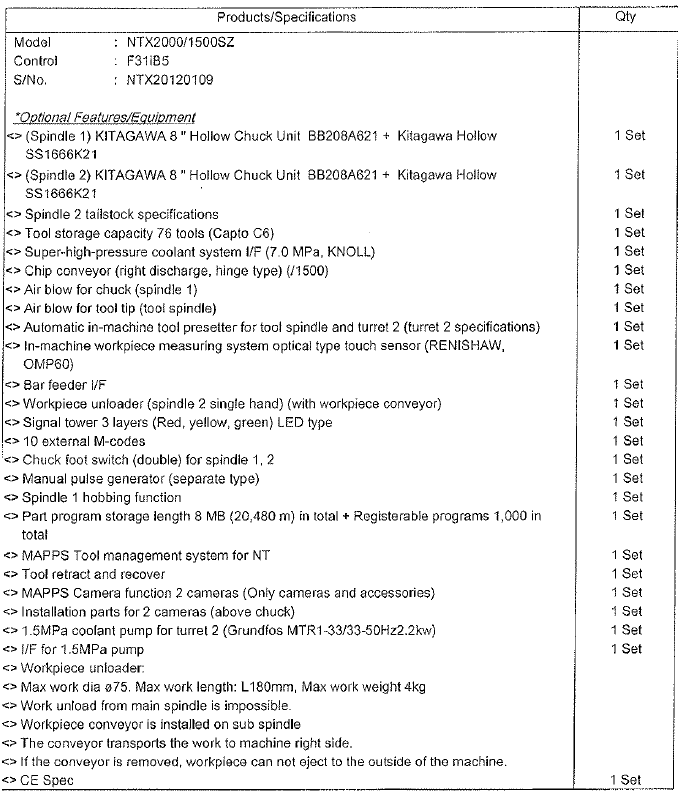

Ausstattung

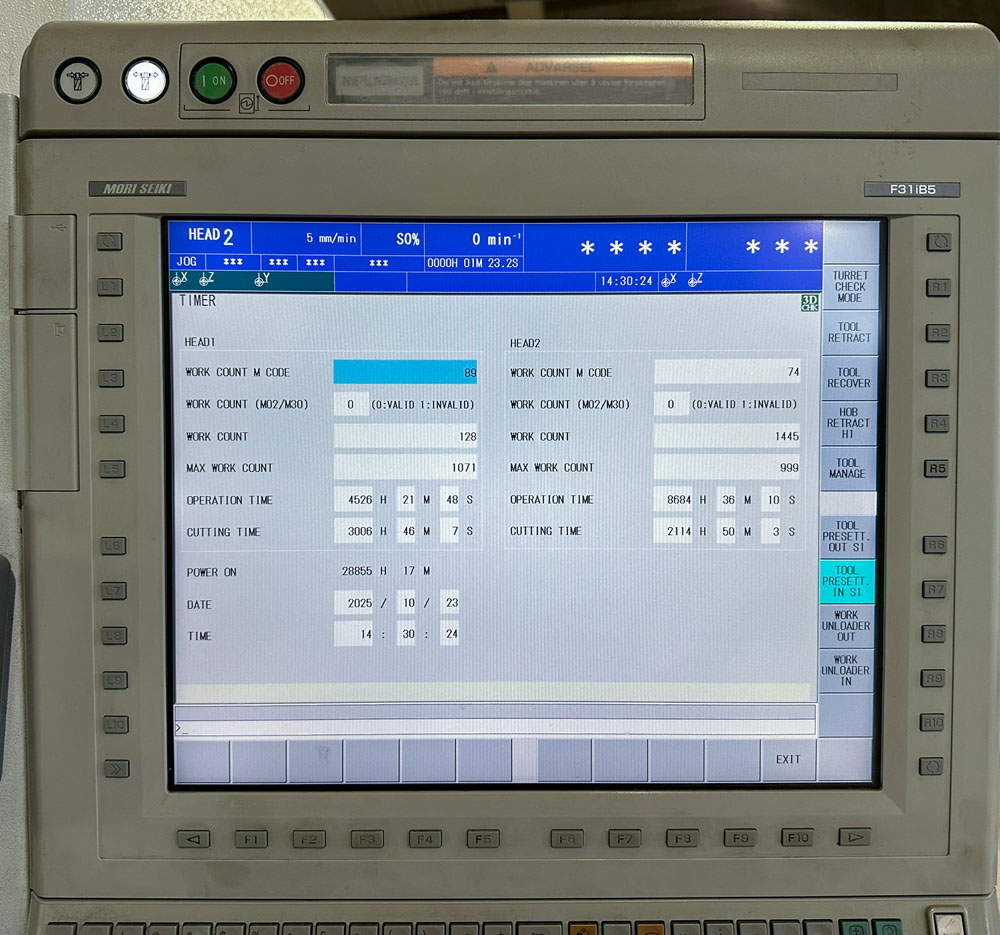

- MSX-711 (MAPPS IV) CNC-Steuerung
- 76-fach automatischer Werkzeugwechsler mit Capto C6

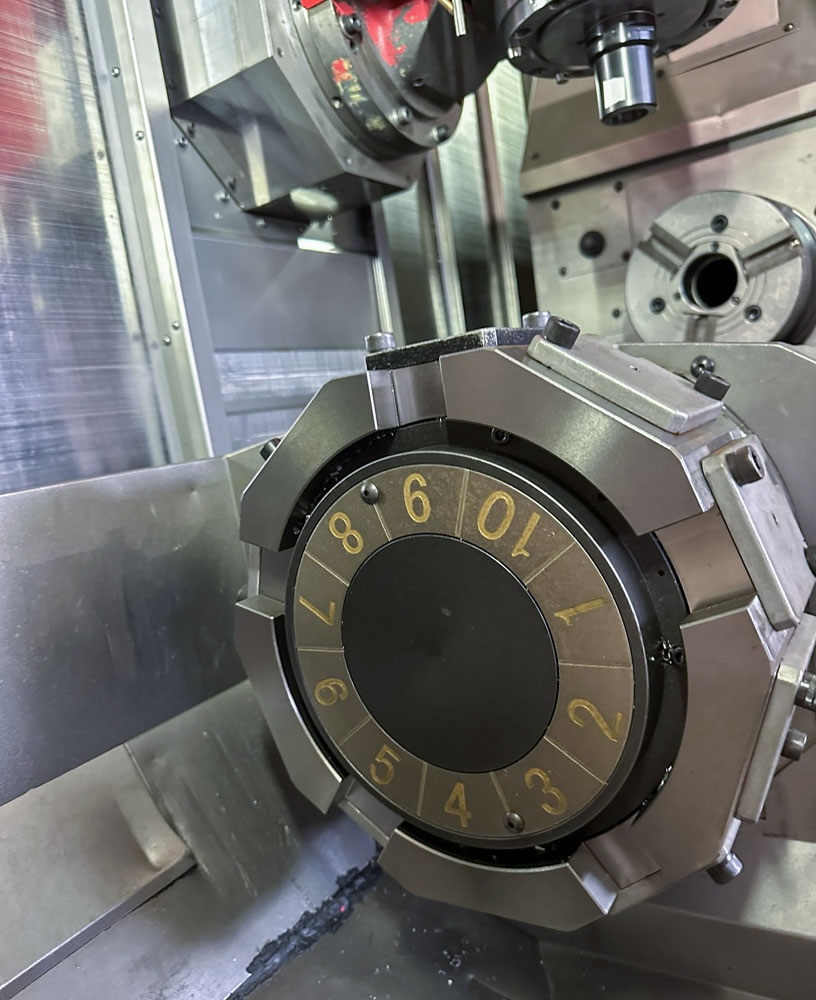

- 10-Positionen-Unterrevolver

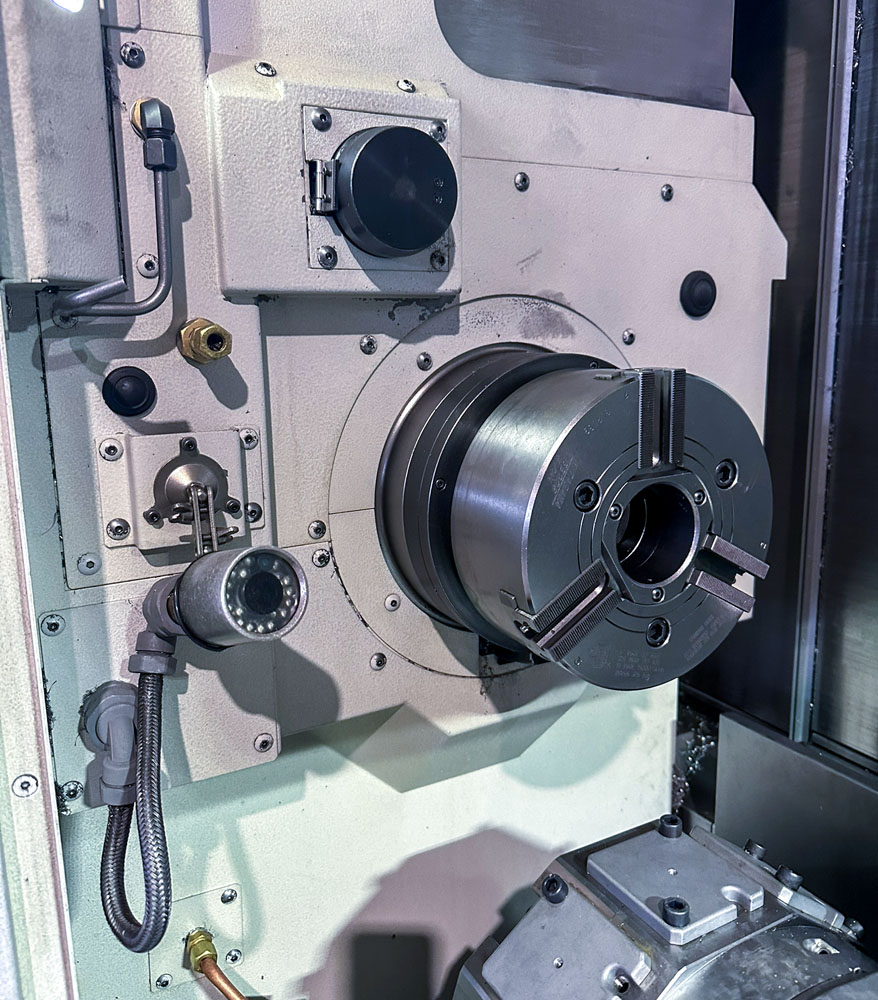

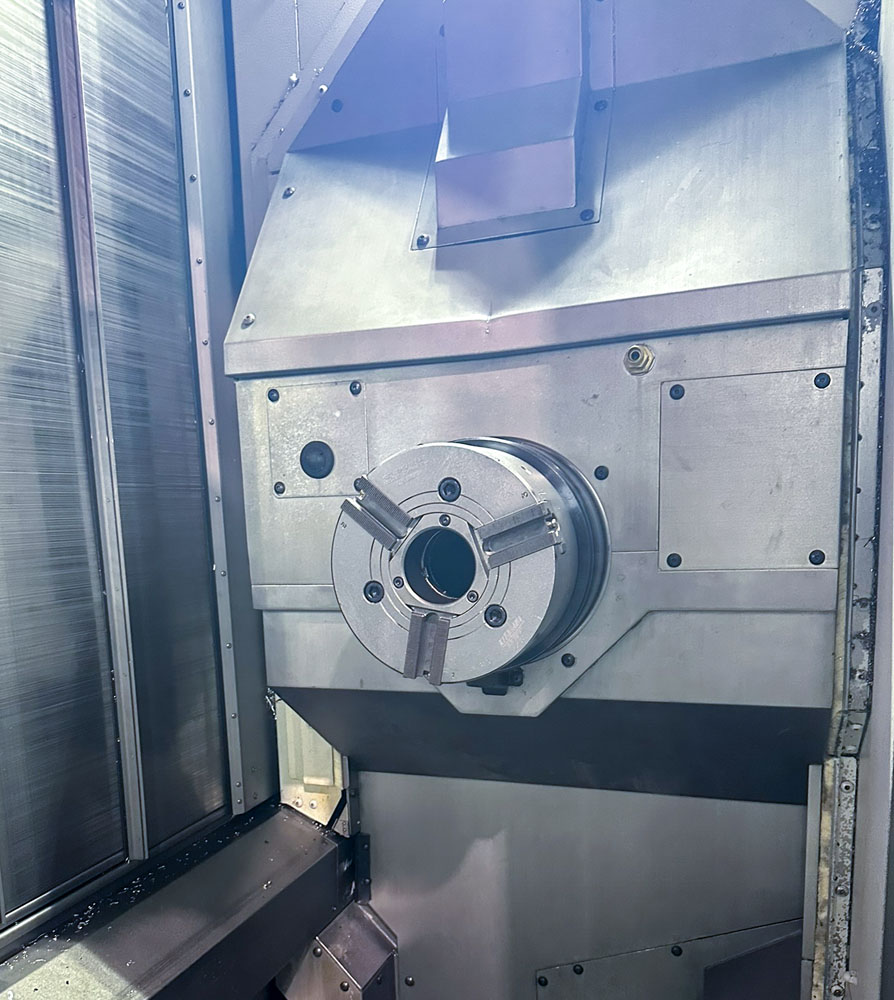

- Doppelte KITAGAWA BB208 Spannfutter (Haupt- und Gegenspindel)
- Spindel 2 mit Reitstockoption
- Y-Achs-Fräsfähigkeit (±125 mm)
- B-Achs-Schwenkkopf (±120°)
- Hochdruck-Kühlmittelsystem-Schnittstelle
- Späneförderer
- Stangenlader-Schnittstelle (Ø 65 mm Kapazität)
- Automatische Werkstückentnahme
- Automatischer Werkzeugvoreinsteller (oben und unten)
- Elektronisches Handrad
- Luftblas-System für Spannfutter und Werkzeugspitze
- Spannfutter-Fußschalter (doppelt) für beide Spindeln
- Signalleuchte
- Kamerafunktion
- Werkzeugverwaltungssystem
- Werkzeugrückzugs- und Wiederanfahrfunktion
- Wälzfräsfunktion
- Programmspeicher
- 10x externe M-Codes
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Die MORI SEIKI NTX2000SZ 1500 verkörpert die Spitze der Multitasking-Drehmaschinentechnologie und vereint Drehen, Fräsen und Automatisierung auf einer einzigen Plattform. Dieses Modell von 2012 ist mit fortschrittlichen Funktionen für die mannlose Fertigung voll ausgestattet. Werkzeugverwaltung: Das außergewöhnliche 76-fach Werkzeugmagazin mit Capto C6 Werkzeugsystem nimmt Werkzeuge bis 300 mm Länge und 8 kg Gewicht auf. Der zusätzliche 10-Positionen-Unterrevolver ermöglicht schnelle Werkzeugwechsel mit 0,19 Sekunden Schaltzeit für maximale Produktivität. Fräsfähigkeit: 5-Achs-Simultanbearbeitung mit Y-Achs-Verfahrweg von ±125 mm und B-Achs-Schwenkung von ±120°. Die 12.000 U/min Frässpindel liefert 18,5 kW Leistung für aggressive Zerspanung und komplexe Konturbearbeitung. Automatisierungssysteme: Inklusive Stangenlader-Schnittstelle für die mannlose Fertigung, automatische Werkstückentnahme (Ø 75 mm x 180 mm, 4 kg Kapazität) und automatischer Werkzeugvoreinsteller für obere und untere Werkzeugstationen. Hochdruck-Kühlmittelsystem und Späneförderer sichern den kontinuierlichen Betrieb. Anwendungsbereich: Ideal für Luftfahrtkomponenten, Medizinimplantate, Öl- und Gas-Bauteile sowie komplexe Wellenbearbeitung mit Komplettbearbeitung in einer Aufspannung.
