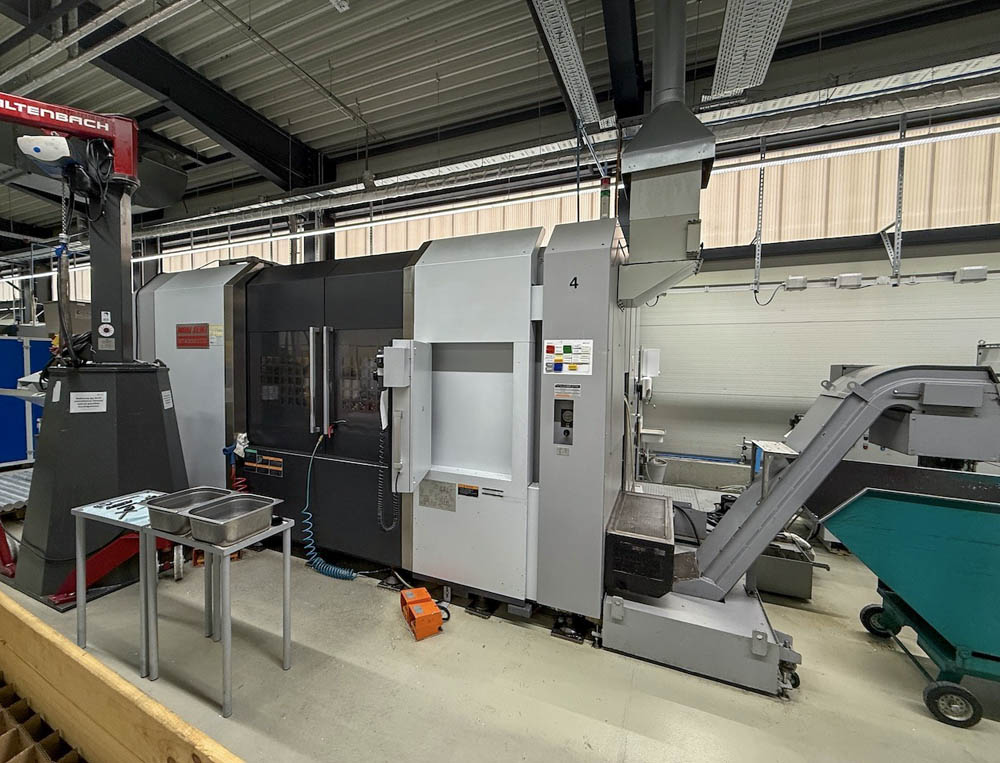

MORI SEIKI NT4300 1500SZ (2006): Multitasking-Drehmaschine mit Doppelspindel & 5-Achs-Fähigkeit
MORI SEIKI NT4300 (2006) gebraucht kaufen
ID: TC000015Japanische Präzision. Multitasking mit Doppelspindel. 100er Werkzeugmagazin. MSX-701III Steuerung.
- Deutschland
MORI SEIKI NT4300 1500SZ von 2006, Multitasking-Drehmaschine mit MSX-701III Steuerung. Mit Doppelspindel (je 30 kW), 5-Achs-Dreh-Fräs-Fähigkeit mit B-Achse ±120°, 100er Werkzeugmagazin mit Capto C6, 1.498 mm Drehlänge, ø 660 mm Kapazität, Stangenlader und RENISHAW-Messtaster. Niedrige Spindelstunden: 19.623/17.829. Standort Deutschland.
- Doppelspindel-Leistung: Haupt- und Gegenspindel mit je 30 kW Leistung

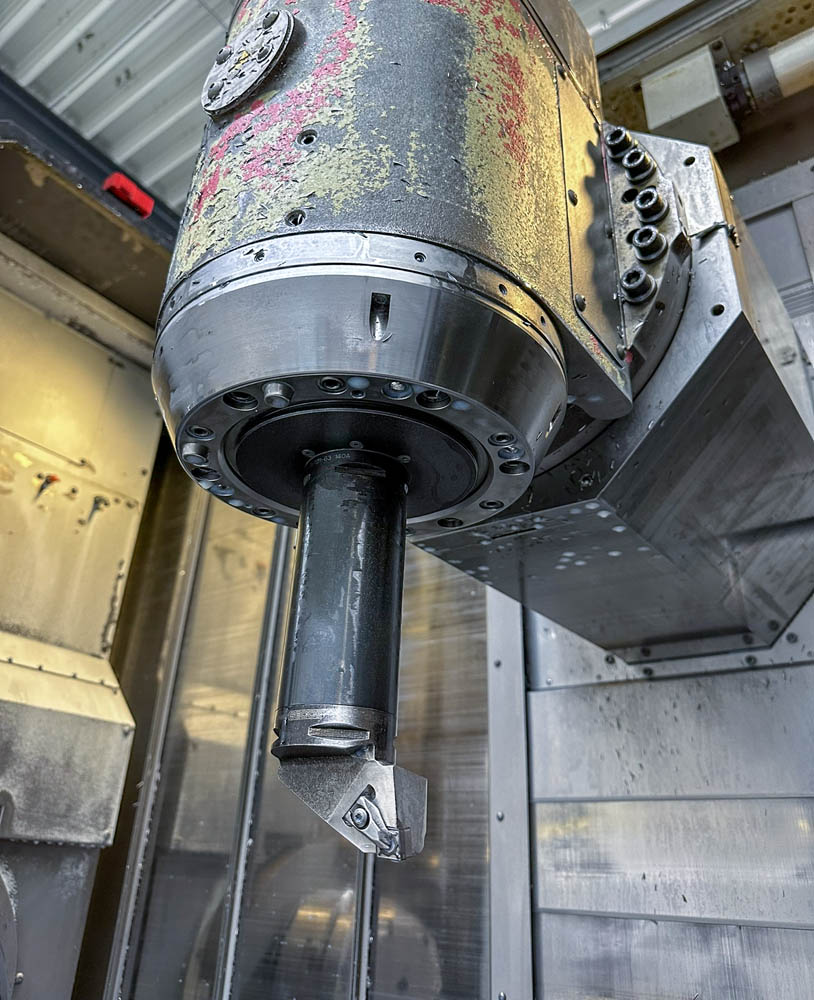

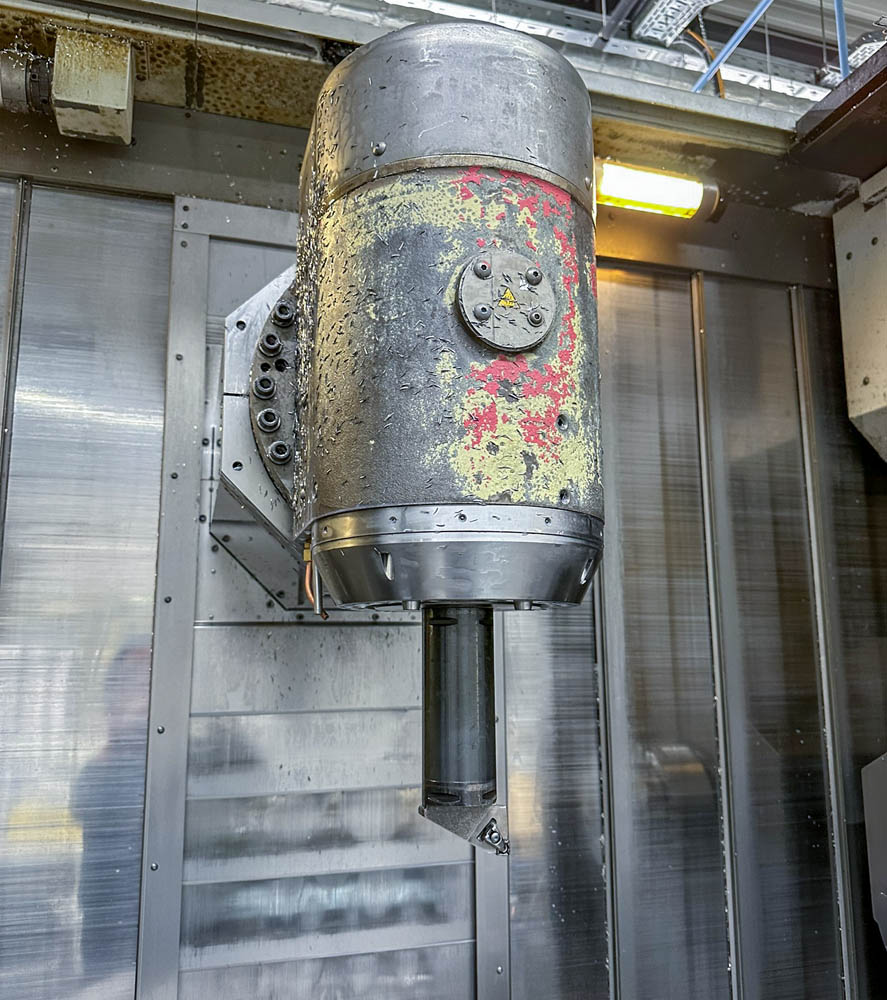

- 5-Achs-Dreh-Fräs: Volle B-Achse ±120° mit 12.000 U/min Frässpindel

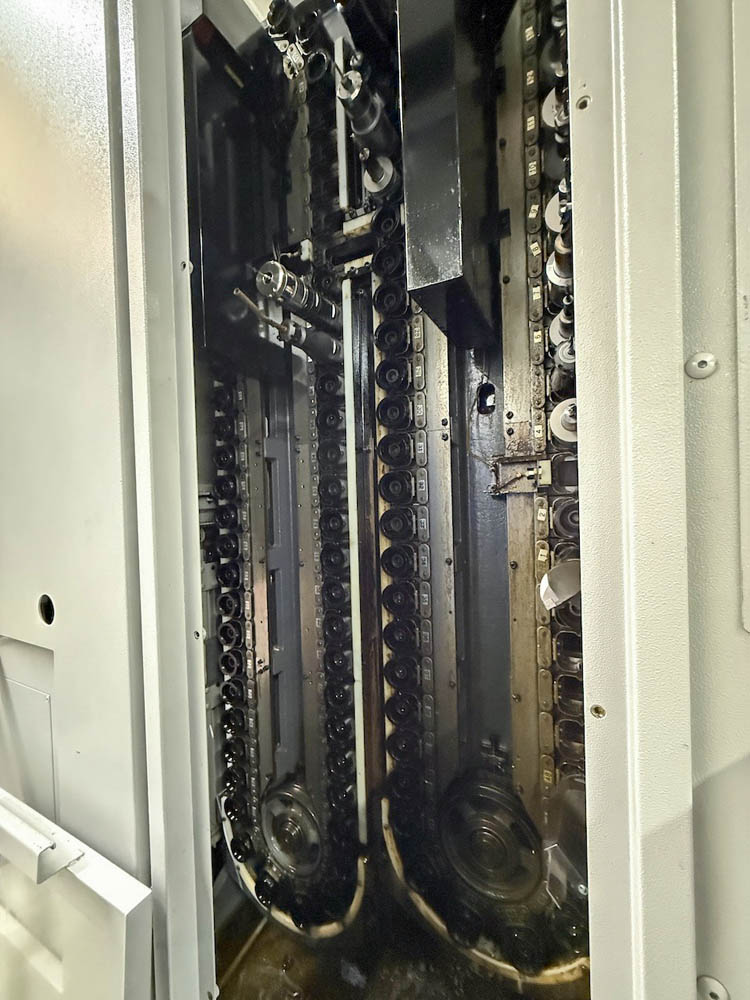

- Riesige Werkzeugkapazität: 100er Magazin mit Capto C6 Werkzeugsystem
- Großer Arbeitsraum: 1.498 mm Drehlänge, ø 660 mm Kapazität
- Automatisierungsbereit: Integrierter Stangenlader für mannlose Produktion
- Niedrige Spindelstunden: Nur 19.623 Stunden auf der Hauptspindel
Galerie
Technische Spezifikationen
- Steuerung

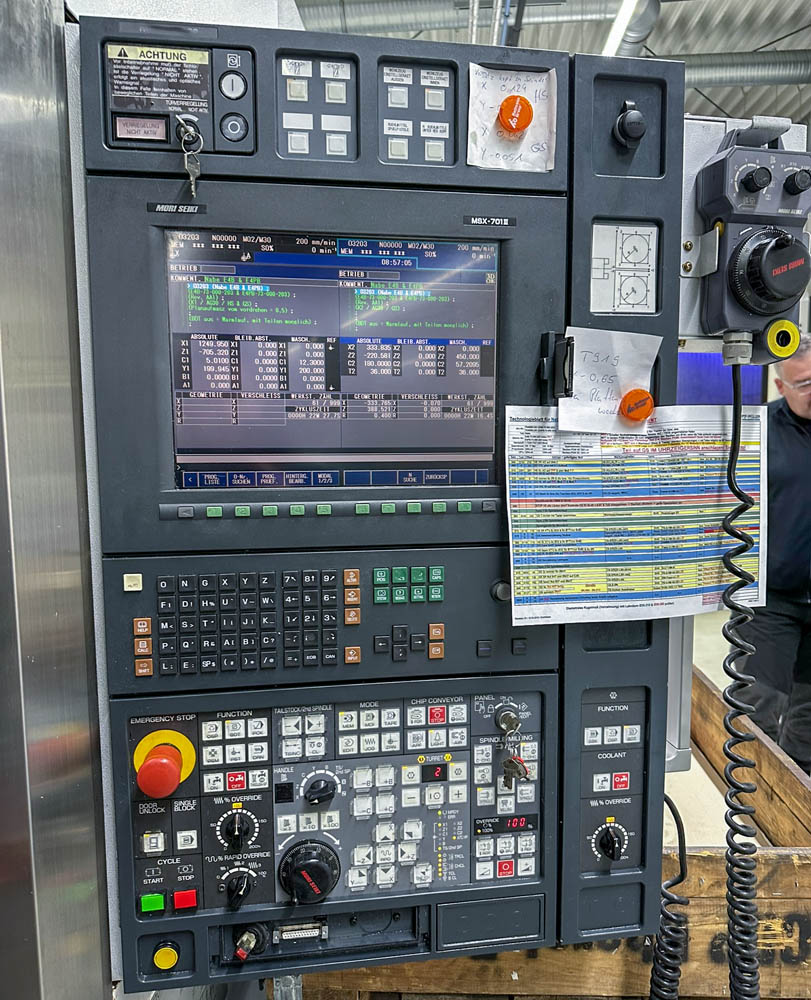

- MSX-701III
- Drehlänge
- 1,498 mm
- Max. Drehdurchmesser
- ø 660 mm (Turret 2: 350 mm)
- Stangendurchlass
- 90 mm
- Dreh-Fräs-Spindel Verfahrweg X
- 750 mm
- Dreh-Fräs-Spindel Verfahrweg Y
- ±210 mm
- Dreh-Fräs-Spindel Verfahrweg Z
- 1,550 mm
- B-Achse
- ±120°
- Dreh-Fräs-Spindel Drehzahl
- 12,000 RPM
- Dreh-Fräs-Spindel Leistung
- 18.5/11 kW (10 min/cont.)
- Werkzeugmagazin-Kapazität
- 100 positions
- Werkzeugaufnahme
- Capto C6
- Max. Werkzeuglänge
- 400 mm
- Max. Werkzeuggewicht
- 8 kg
- Verfahrweg X unterer Revolver
- 195 mm
- Verfahrweg Z unterer Revolver
- 1,525 mm
- Werkzeugplätze unterer Revolver
- 10 positions
- Drehzahl angetriebene Werkzeuge
- 6,000 RPM
- Leistung angetriebene Werkzeuge
- 5.5/3.7 kW (5 min/cont.)
- Hauptspindel-Drehzahl
- 3,000 RPM
- Hauptspindel-Leistung
- 30/25 kW (30 min/cont.)
- Hauptspindel-Nase
- JIS A2.8
- Gegenspindel-Drehzahl
- 3,000 RPM
- Gegenspindel-Leistung
- 30/25 kW (30 min/cont.)
- Gegenspindel-Nase
- JIS A2.8

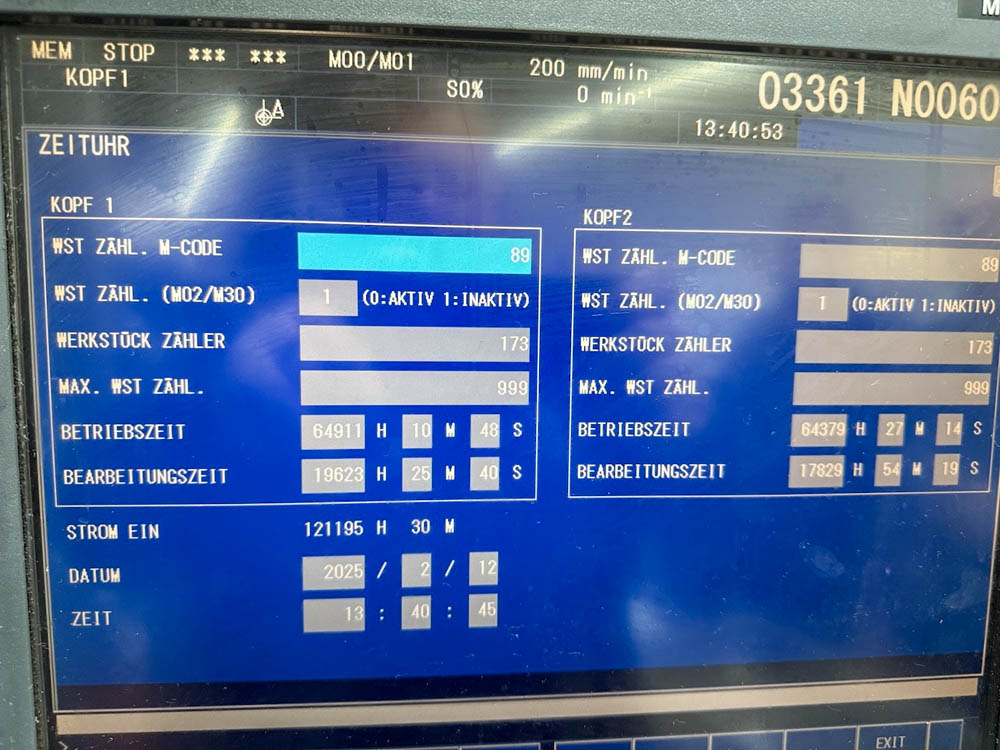

- Hauptspindel-Stunden
- 19,623 hours
- Gegenspindel-Stunden
- 17,829 hours
- Gesamtbetriebsstunden
- 121,195 hours
- Abmessungen
- X: 750 mm | Y: ±210 mm | Z: 1,550 mm | B: ±120°
- Ausstattung
- MSX-701III CNC-Steuerung Stangenlader für automatisierte Produktion RENISHAW-Messtaster Direktes Wegmesssystem XYZ-Achsen Hochdruck-Kühlmittelpumpe Innenkühlung Kühlmittelpistole Fußschalter Spannfutter (doppelt) für Haupt- und Gegenspindel Signalleuchte Dreibackenfutter Spannzangenfutter Diverse Werkzeughalter 100er Werkzeugmagazin mit Capto C6 10er Unterrevolver
Ausstattung

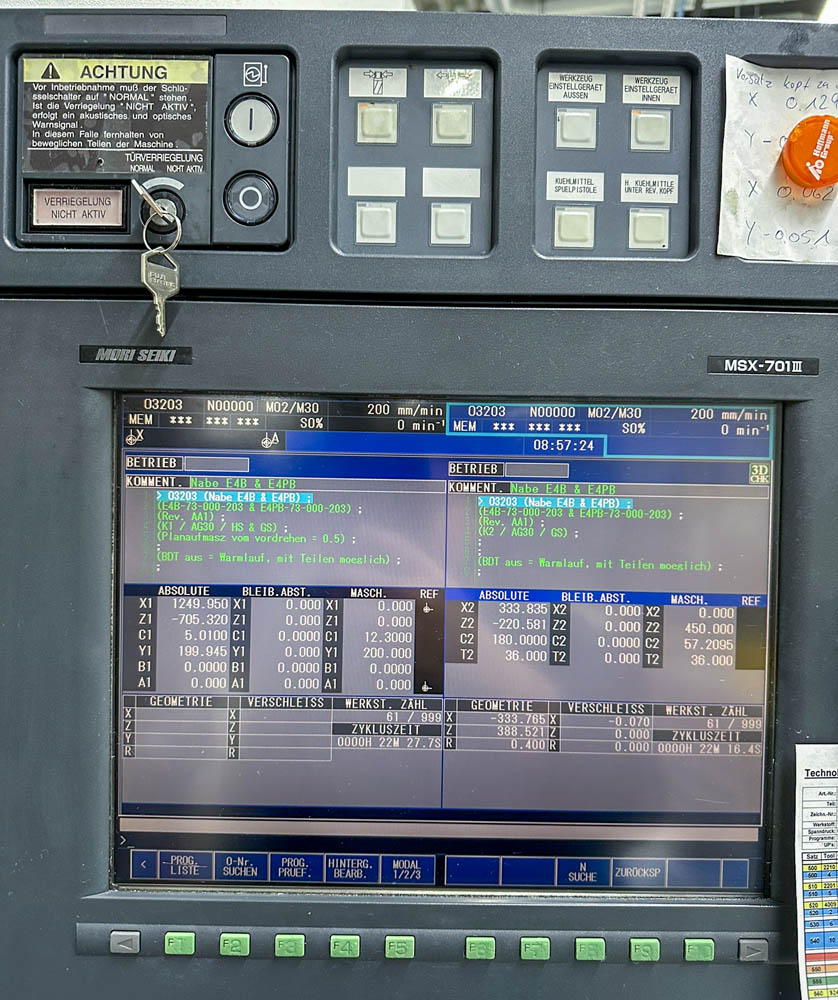

- MSX-701III CNC-Steuerung

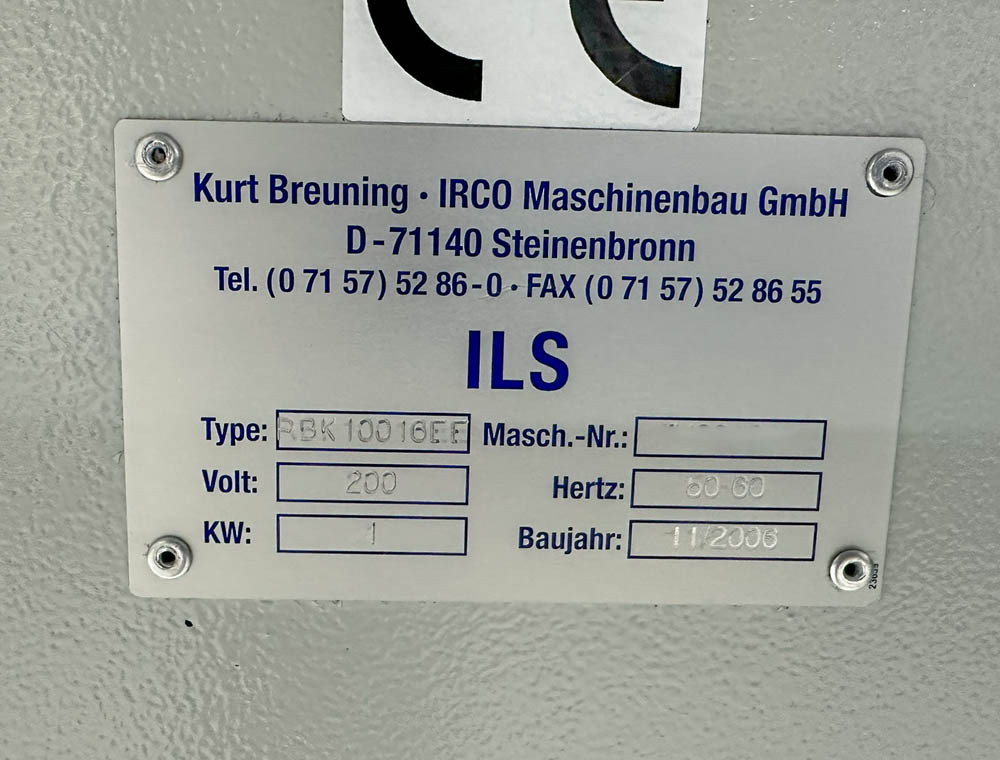

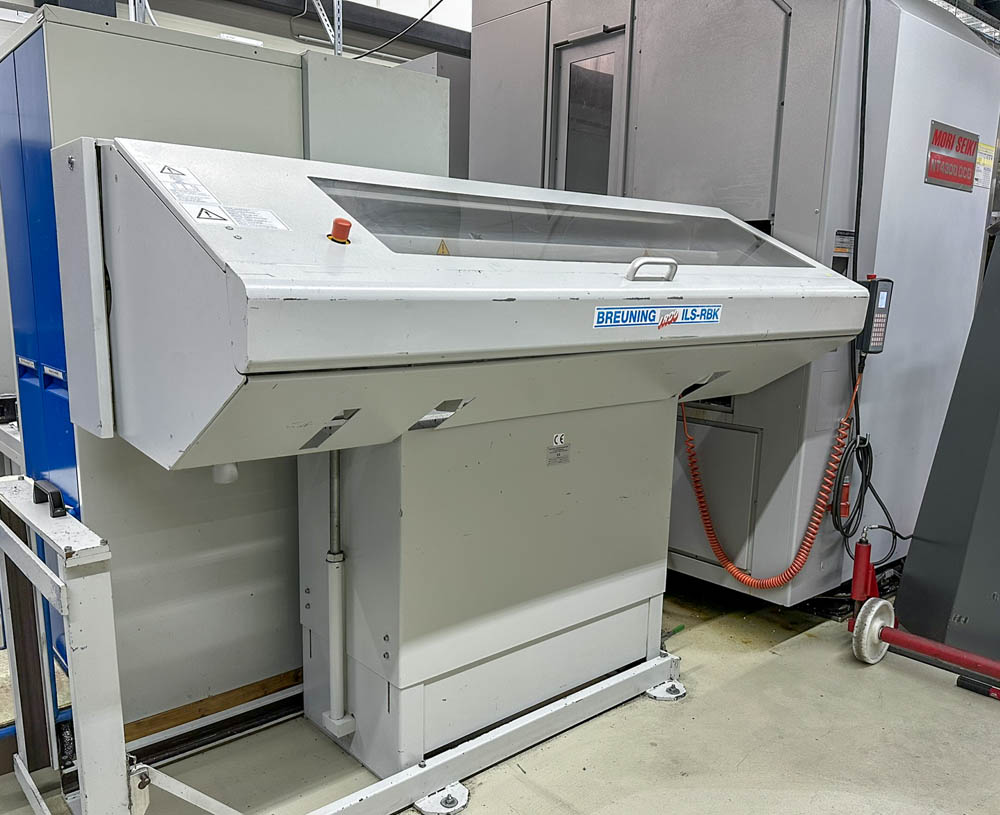

- Stangenlader für automatisierte Produktion
- RENISHAW-Messtaster
- Direktes Wegmesssystem XYZ-Achsen

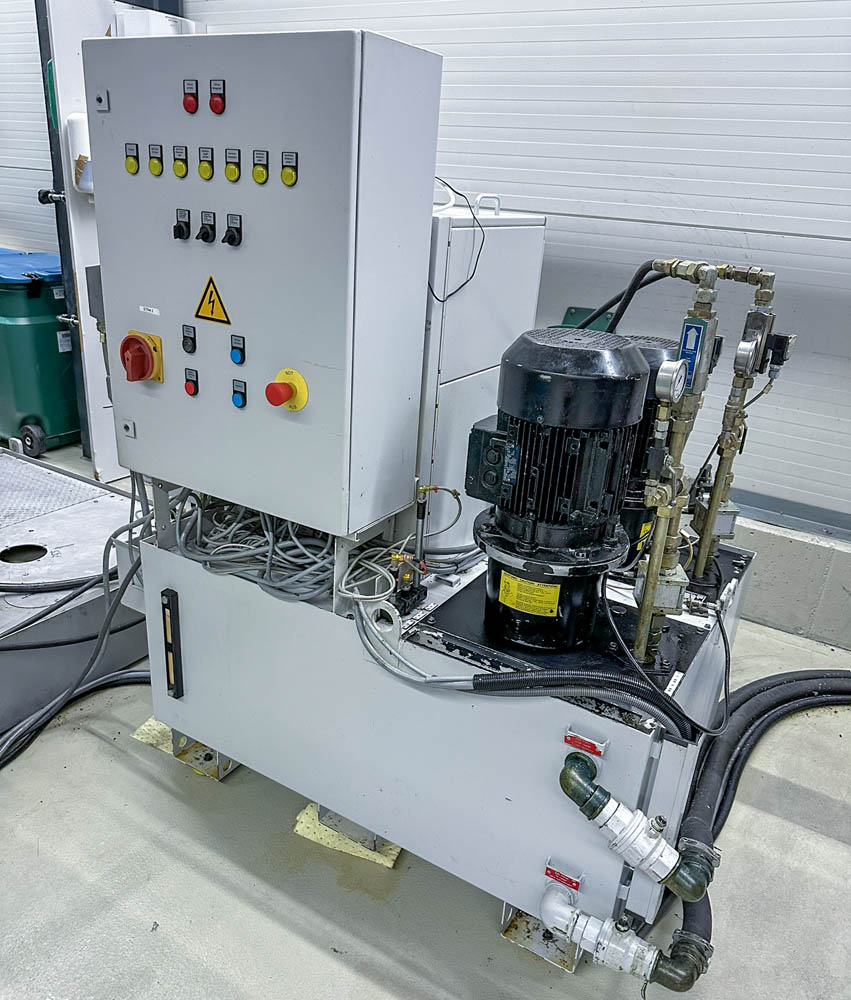

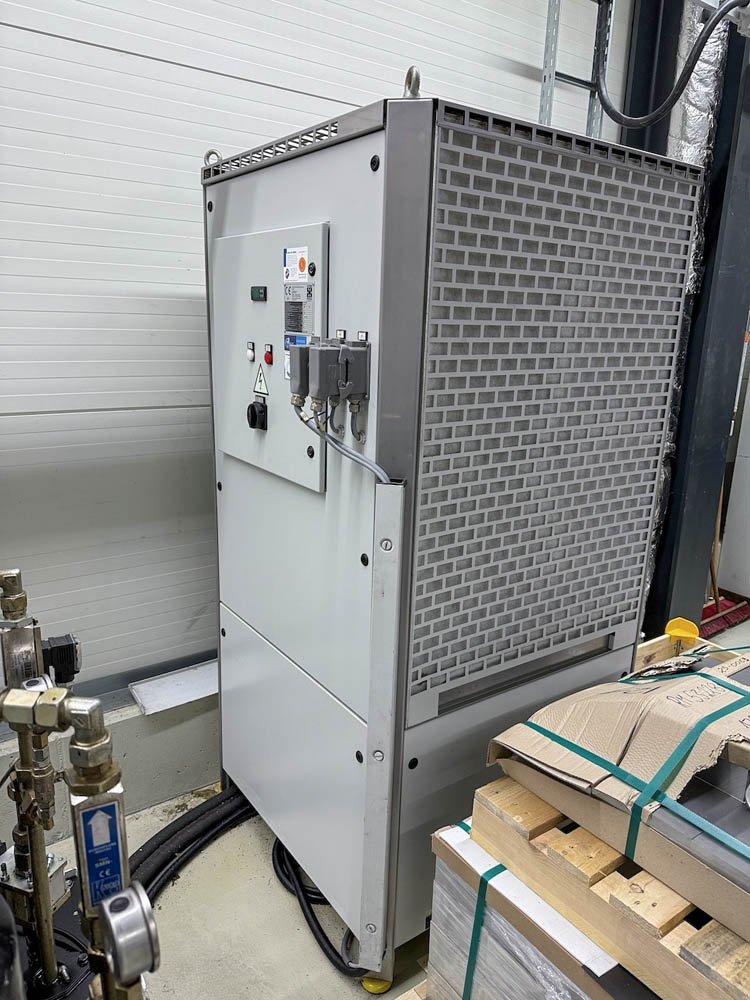

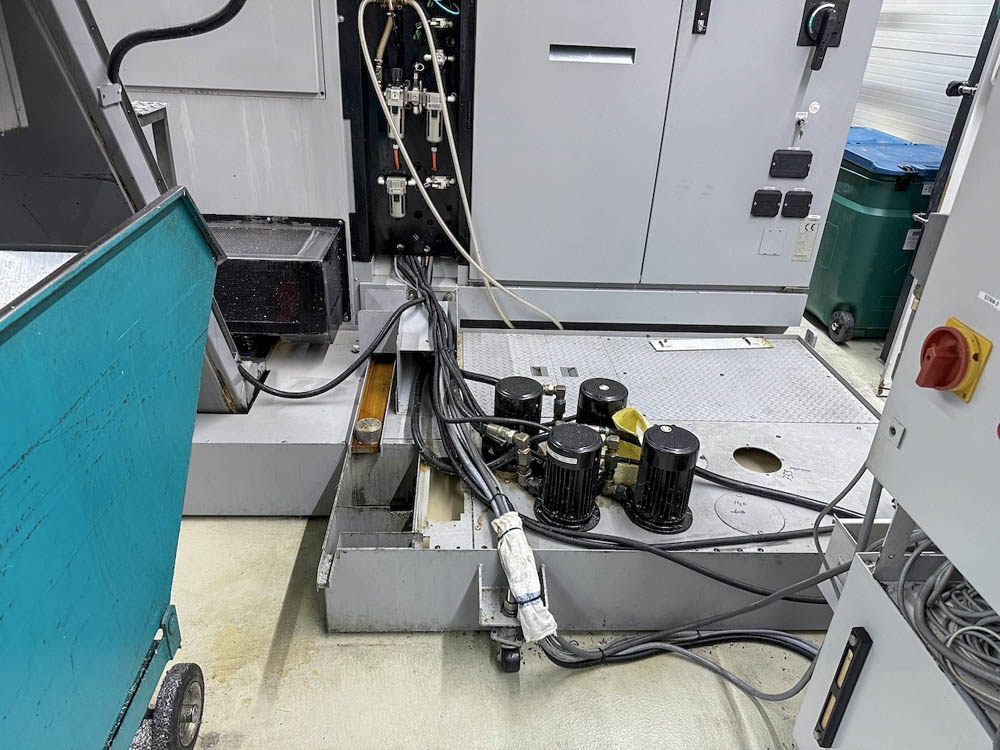

- Hochdruck-Kühlmittelpumpe
- Innenkühlung
- Kühlmittelpistole

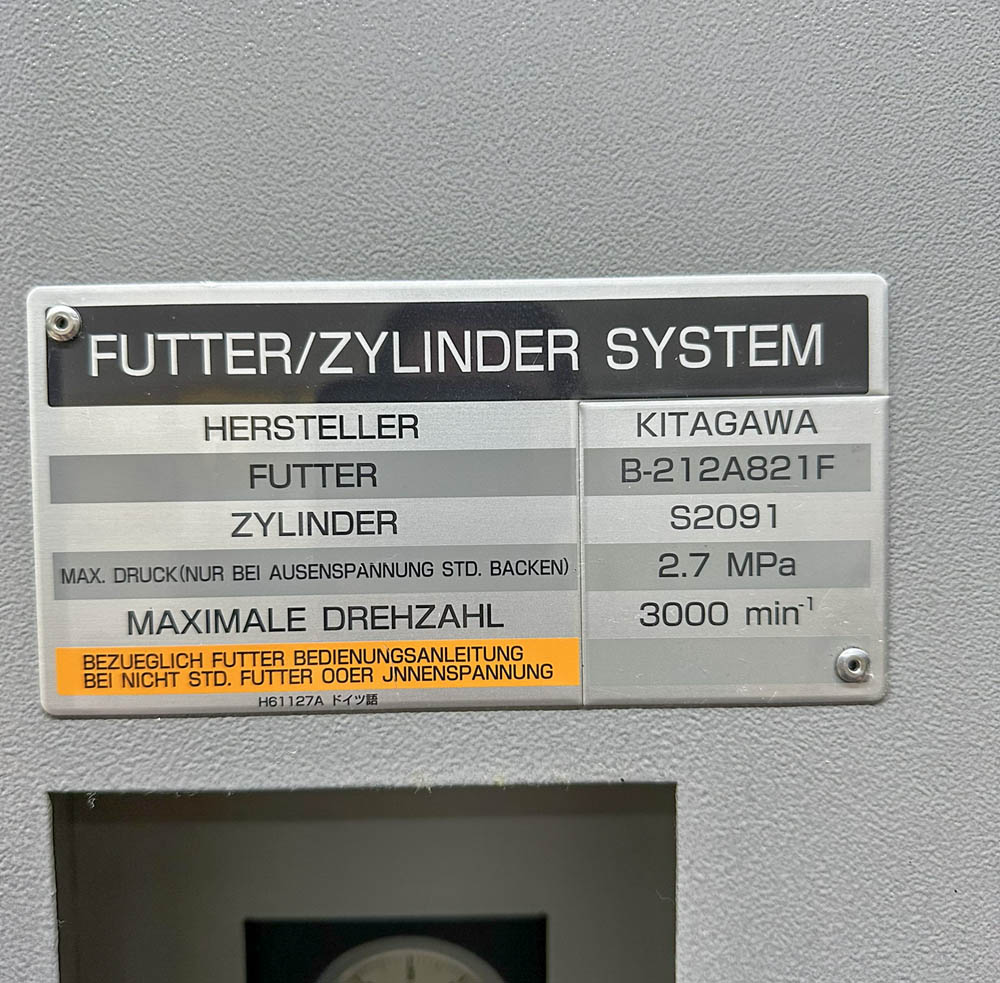

- Fußschalter Spannfutter (doppelt) für Haupt- und Gegenspindel
- Signalleuchte

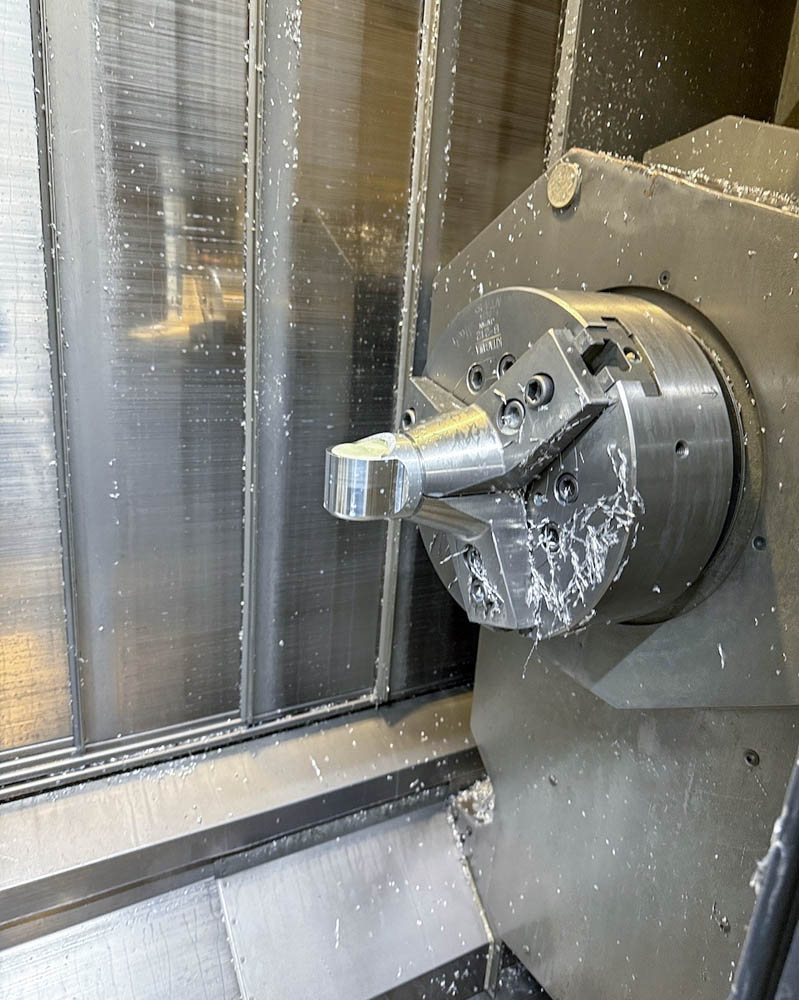

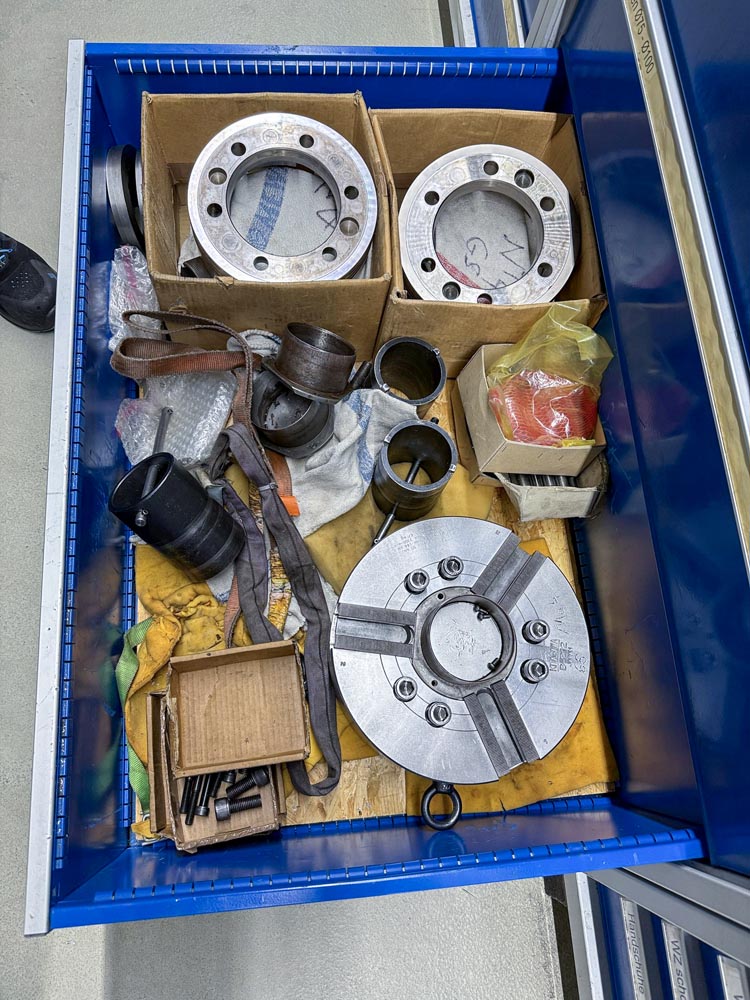

- Dreibackenfutter

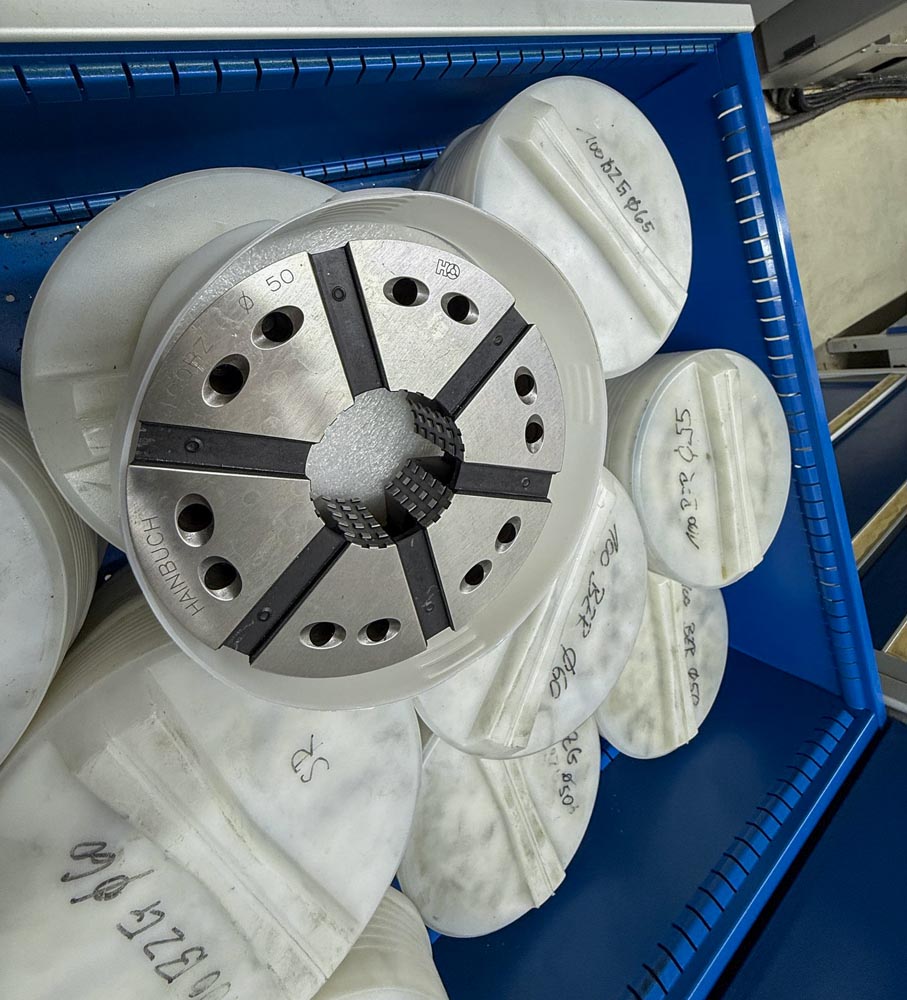

- Spannzangenfutter

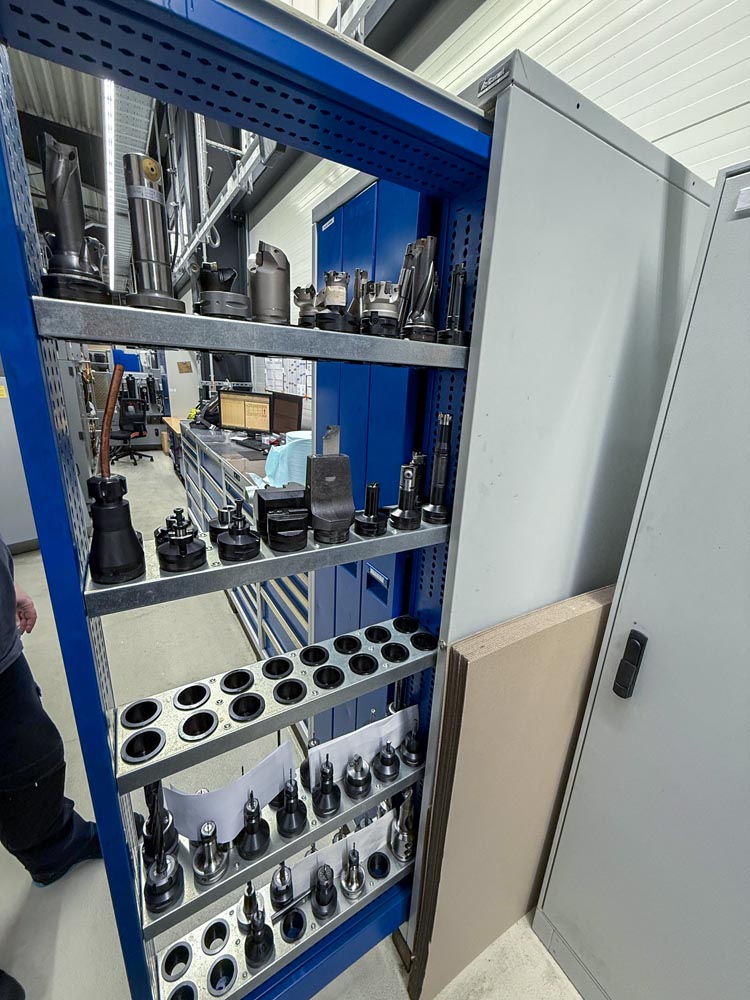

- Diverse Werkzeughalter

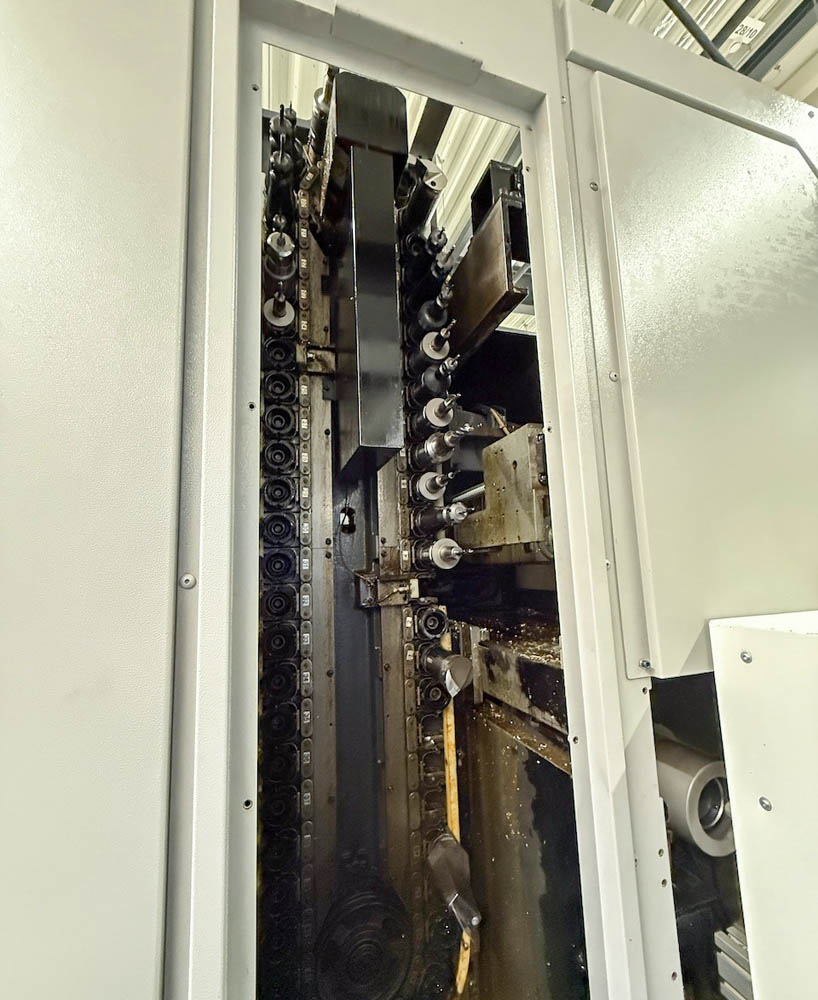

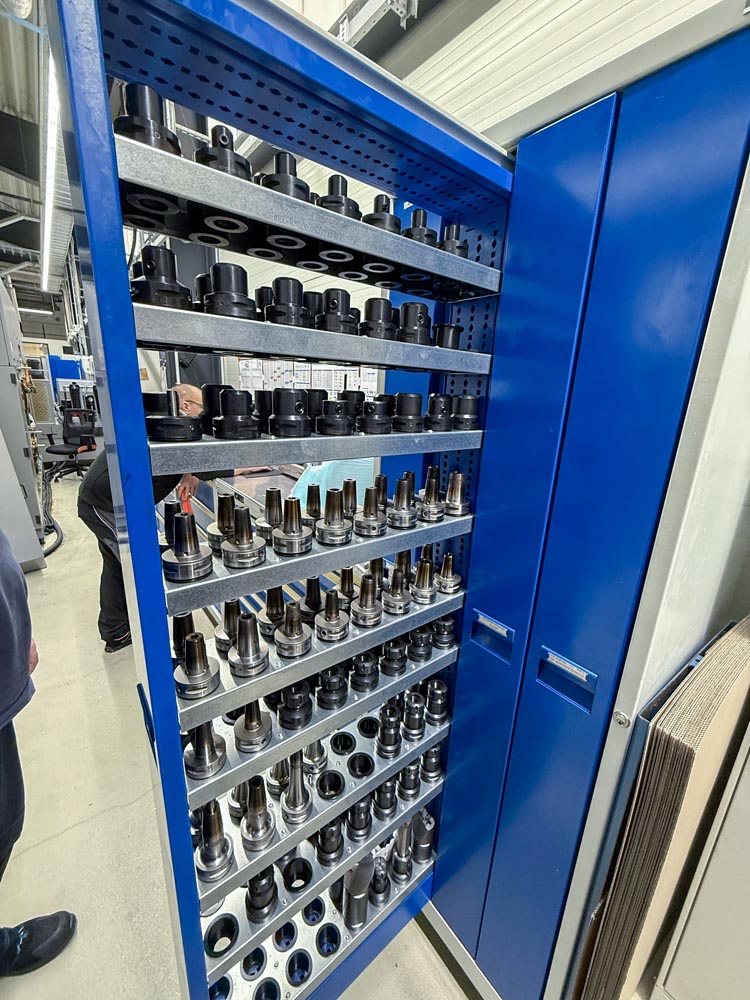

- 100er Werkzeugmagazin mit Capto C6
- 10er Unterrevolver
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das MORI SEIKI NT4300 1500SZ verkörpert die Spitze der Multitasking-Drehmaschinentechnik und vereint Dreh-, Fräs- und Bohrvorgänge in einer Aufspannung. Diese Maschine ist vollständig ausgerüstet für hochproduktive Fertigungsumgebungen. Multitasking-Fähigkeit: Verfügt über Doppelspindel (Haupt- und Gegenspindel) mit je 30 kW Leistung, die einen vollständigen Werkstücktransfer und die Fertigbearbeitung ohne manuelles Eingreifen ermöglichen. Die integrierte 5-Achs-Dreh-Fräs-Spindel mit B-Achs-Positionierung ±120° ermöglicht Vollkontur-Bearbeitung bei 12.000 U/min. Werkzeugverwaltung: Außergewöhnliches 100er Werkzeugmagazin mit Capto C6 System nimmt Werkzeuge bis 400 mm Länge und 8 kg Gewicht auf. Ein zusätzlicher 10er Unterrevolver mit angetriebenen Werkzeugen (6.000 U/min) sorgt für maximale Flexibilität bei komplexen Operationen. Messsysteme: Ausgestattet mit RENISHAW-Messtaster und direktem Wegmesssystem an den XYZ-Achsen für prozessintegrierte Überprüfung und Qualitätskontrolle. Kühlmittel & Automation: Hochdruck-Kühlmittelpumpe mit Innenkühlung sorgt für optimale Spanabfuhr. Der integrierte Stangenlader ermöglicht mannlose Fertigung für Stangenmaterial bis 90 mm Durchmesser. Anwendungsbereich: Ideal für Luftfahrtkomponenten, Medizinimplantate, Öl- und Gasteile sowie komplexe Wellenfertigung mit Komplettbearbeitung in einer Aufspannung.
Häufige Fragen
Der maximale Stangendurchlass ist modellabhängig und in der Technischen Spezifikation dieser Maschine aufgeführt, sofern dokumentiert.
Das entnehmen Sie der Technischen Spezifikation dieser Seite. Bei Fragen zur Komplettbearbeitung in einer Aufspannung beraten wir Sie gerne persönlich.
Angetriebene Werkzeuge für Fräs- und Bohroperationen sind, sofern vorhanden, in der Technischen Spezifikation gelistet.
Das ist modellabhängig — kontaktieren Sie uns mit der konkreten Maschine, wir nennen Ihnen die genaue Achskonfiguration.
Druck und Ausführung der inneren Kühlmittelzufuhr durch die Spindel sind modellabhängig und, sofern dokumentiert, in der Technischen Spezifikation aufgeführt.
