Drehzentrum

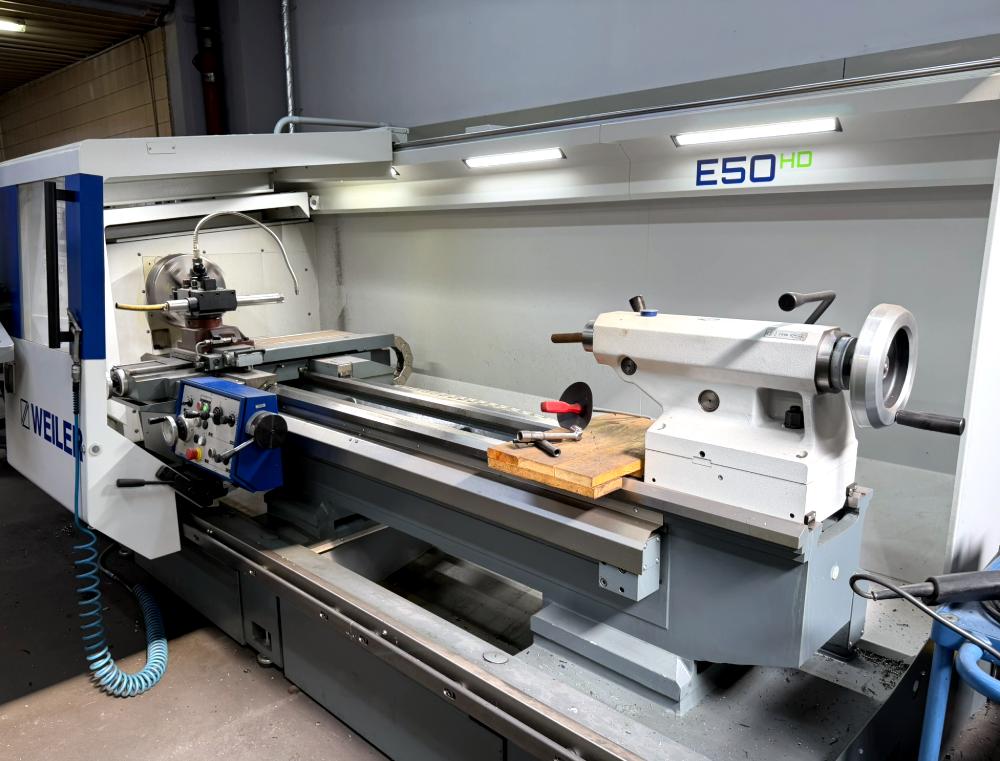

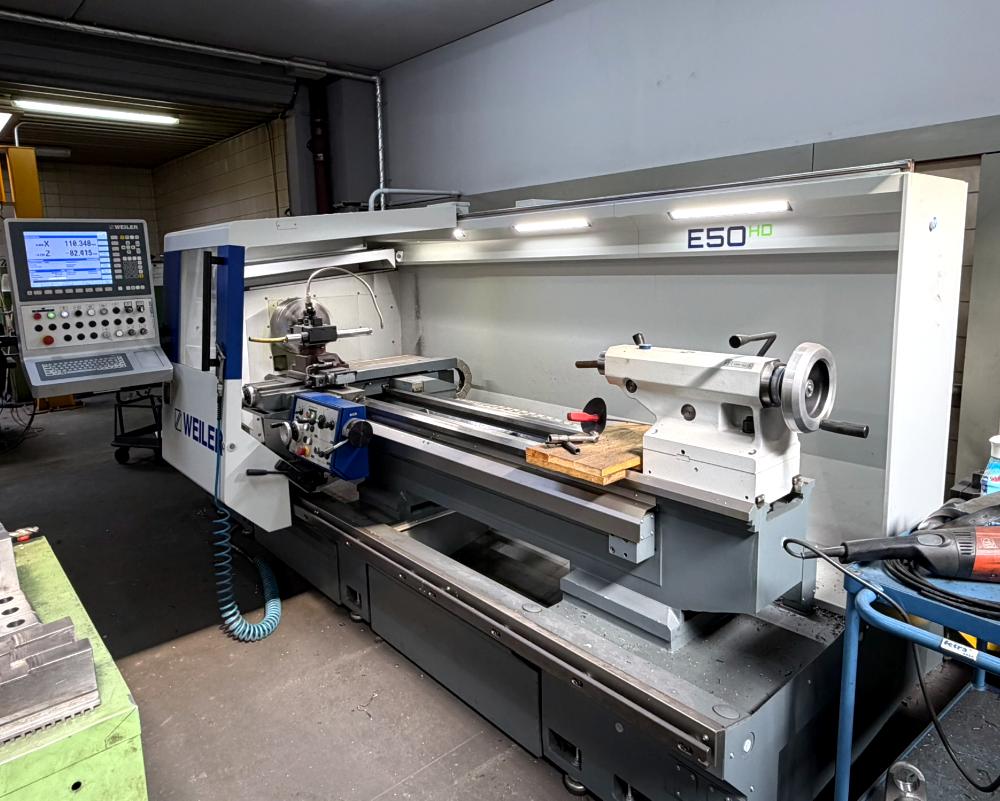

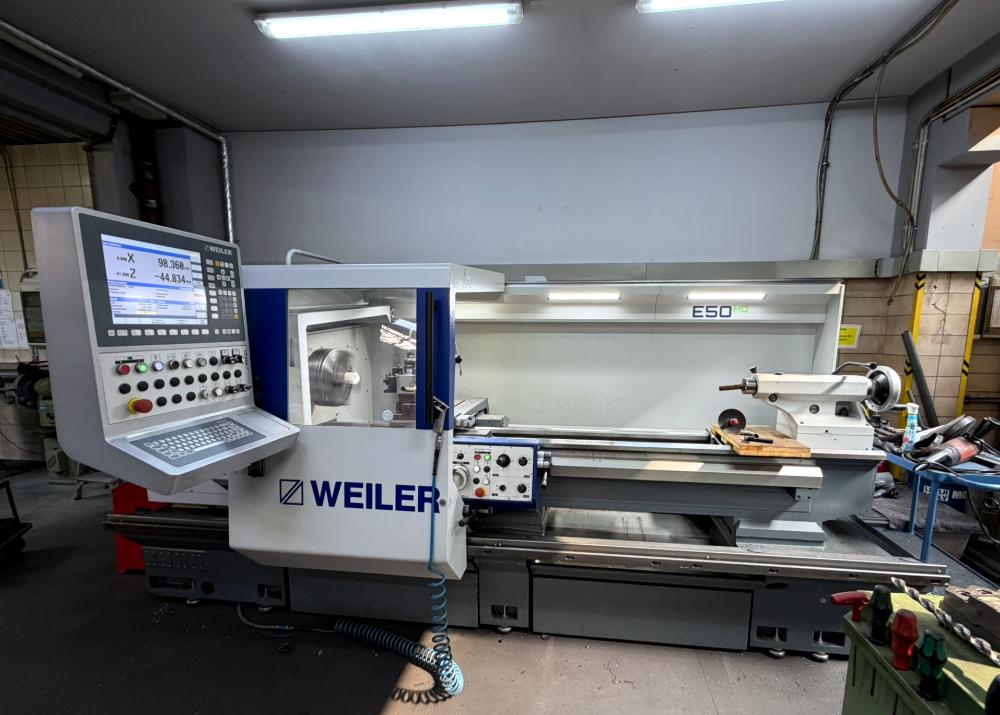

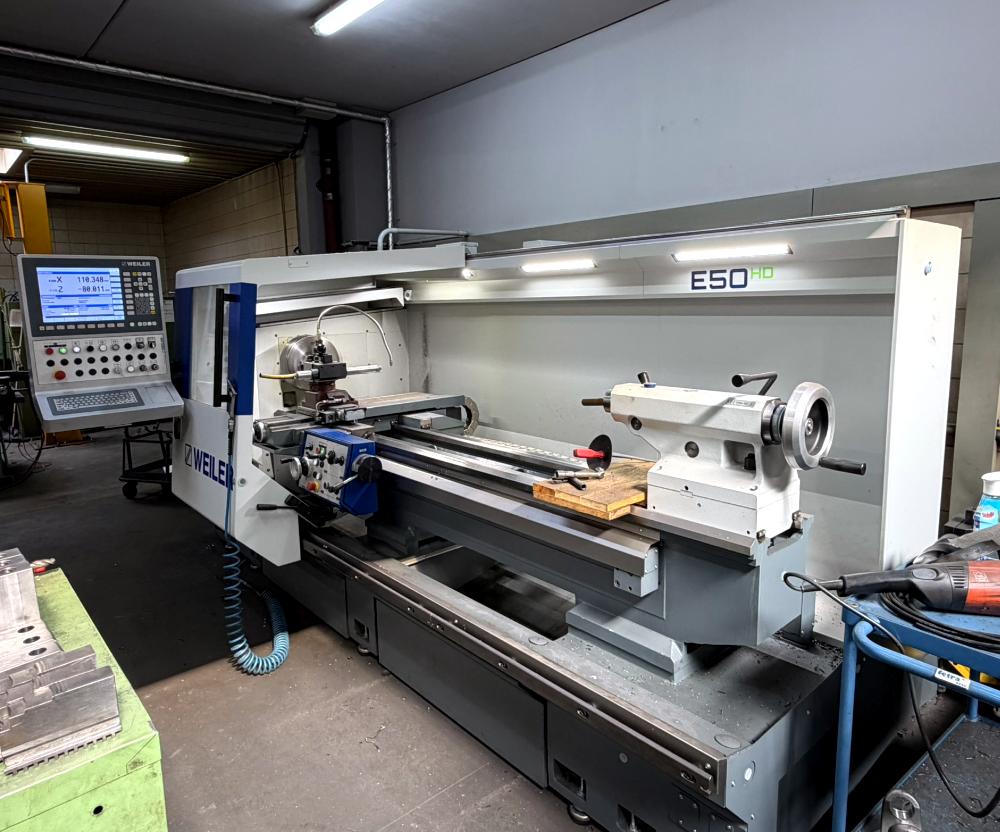

WEILER E 50 HD X 2000 - Präzisions-Drehmaschine (2022)
WEILER E 50 HD X 2000 (2022) gebraucht kaufen
ID: WEILER-E-50-HD-X-2000-2022-TC0000282.000 mm Spitzenweite und 570 mm Umlaufdurchmesser über Bett für Futter- und Wellenbearbeitung, gesteuert von einer Siemens Sinumerik 840D sl.
- Deutschland
Präzisions-Drehmaschine mit Zyklenautomatik für Futter- und Wellenbearbeitung, digitaler Antriebstechnik (Sinamics S120) und Siemens Sinumerik 840D sl Steuerung mit anwenderorientierter WEILER-Software SL2.
- Präzisions-Drehmaschine mit Zyklenautomatik für Futter- und Wellenbearbeitung

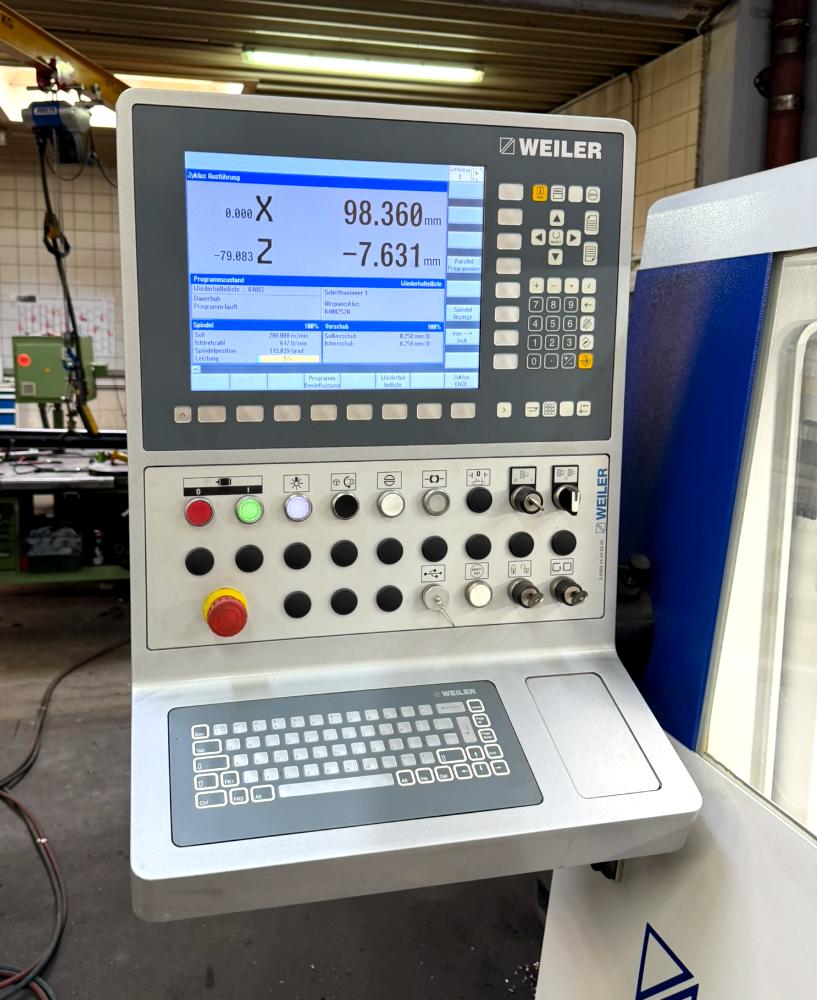

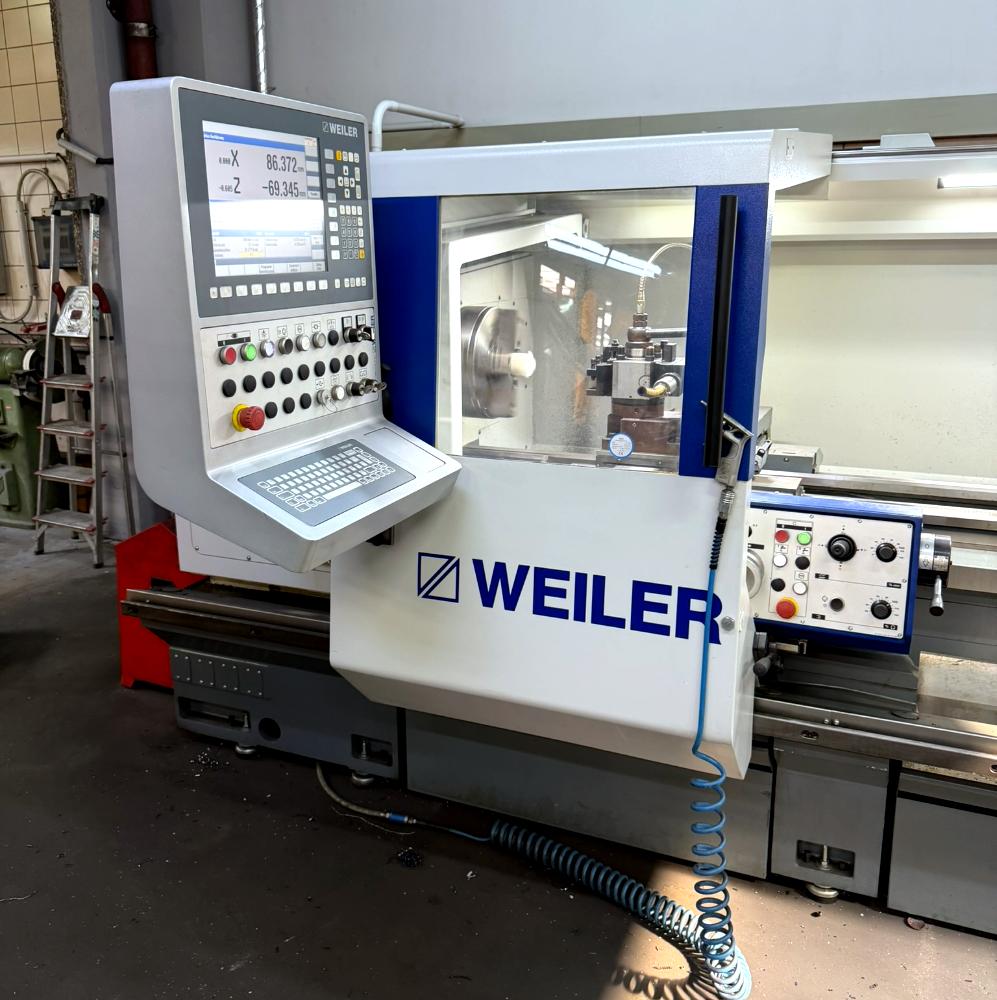

- Siemens Sinumerik 840D sl Steuerung mit WEILER-Software SL2 auf 15"-TFT-Bildschirm
- Spitzenweite 2.000 mm
- Umlaufdurchmesser über Bett 570 mm
- Spindelbohrung 83 mm
- Hauptantrieb 20/17 kW bis 2.500 1/min
- Digitale Antriebstechnik Sinamics S120 mit Absolutwertgebern in beiden Achsen

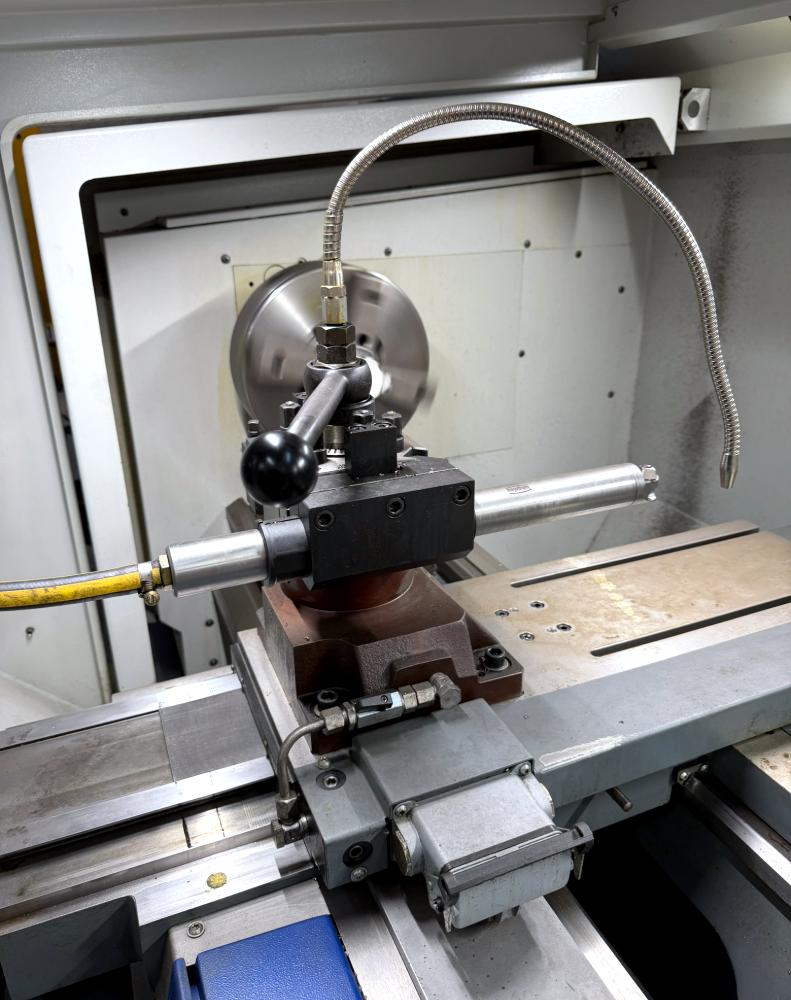

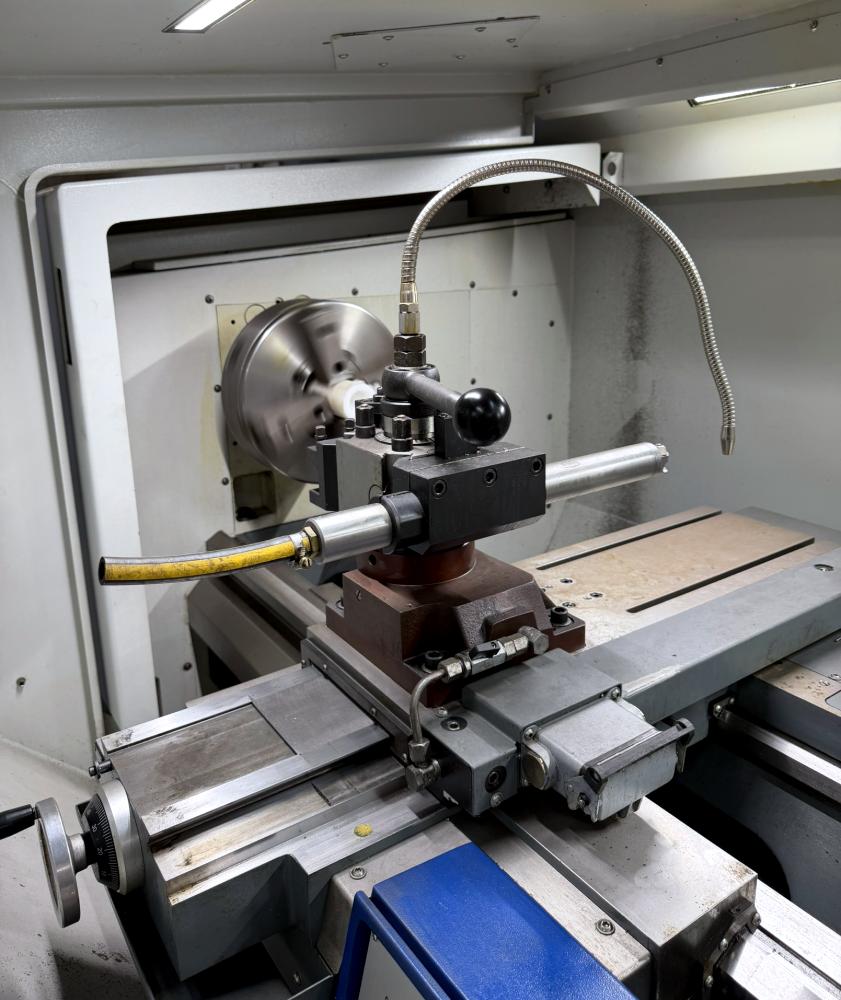

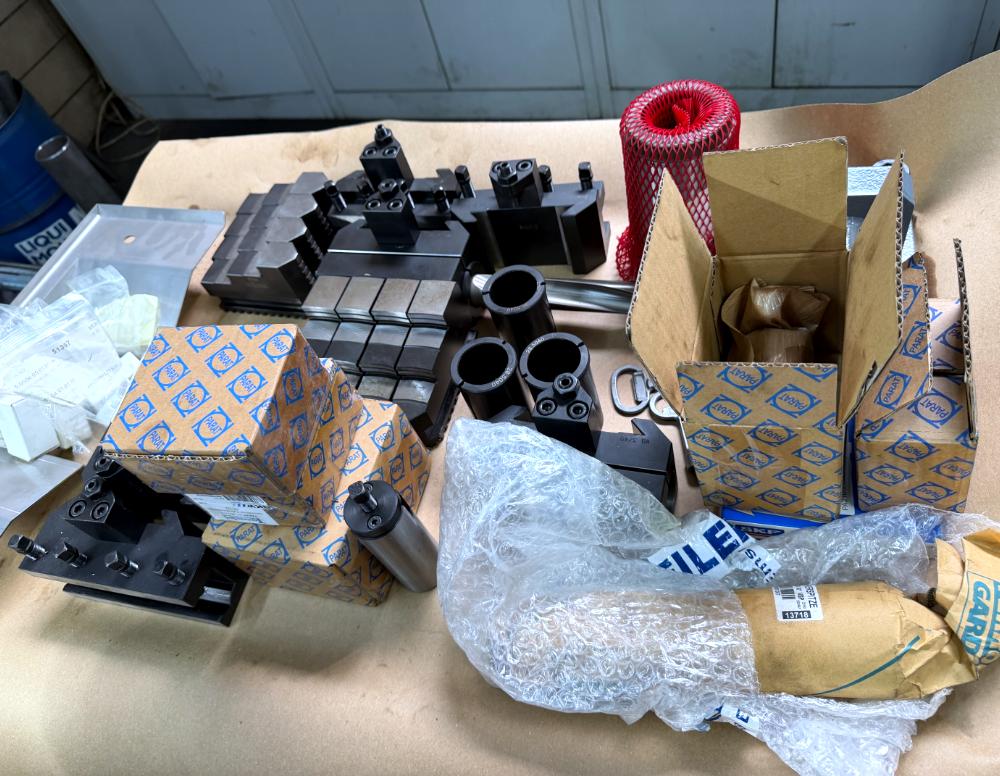

- 4-fach Schnellwechsel-Werkzeughalter Parat Größe 3 mit Innenkühlung
- Kühlmitteleinrichtung inkl. Pumpe 50 l/min und ausfahrbare Spänewannen
- Abnahme nach DIN 8605 (Werkzeugmachergenauigkeit)
Galerie
Video
Technische Spezifikationen
- Steuerung
- Siemens Sinumerik 840D sl (WEILER SL2), 15" TFT
- Anzahl der gesteuerten Achsen
- 2 (X/Z)
- Max. Drehlänge mm
- 2000
- Max. Drehdurchmesser mm: ø
- 340
- Drehdurchmesser über Bett mm: ø
- 570
- Drehdurchmesser über Querschieber mm
- 340
- Spindeldurchgang / Stangenkapazität mm: ø
- 83
- Bettbreite mm
- 350
- Vorschubgeschwindigkeiten m/min
- 0.001-10000 mm/min
- Vorschubbereich mm/U
- 0.001-50
- Vorschubkraft längs / plan N
- 12000 / 10000
- Eilgang m/min
- Z: 7 / X: 5
- Drehmeißelquerschnitt (H x B) mm
- 32 x 25
- Max. Spindeldrehzahl U/min
- 2500
- Getriebestufen / Drehzahlbereiche U/min
- I: 1-625 / II: 4-2500
- Spindelmotorleistung kW (S1/S6)
- 17 / 20
- Spindeldrehmoment Nm
- 1300
- Spindelnase
- DIN ISO 702-3 - 8 (DIN 55027)
- Spindeldurchmesser im vorderen Lager mm
- 120
- Innenkegel der Hauptspindel
- ME90 (90 mm)

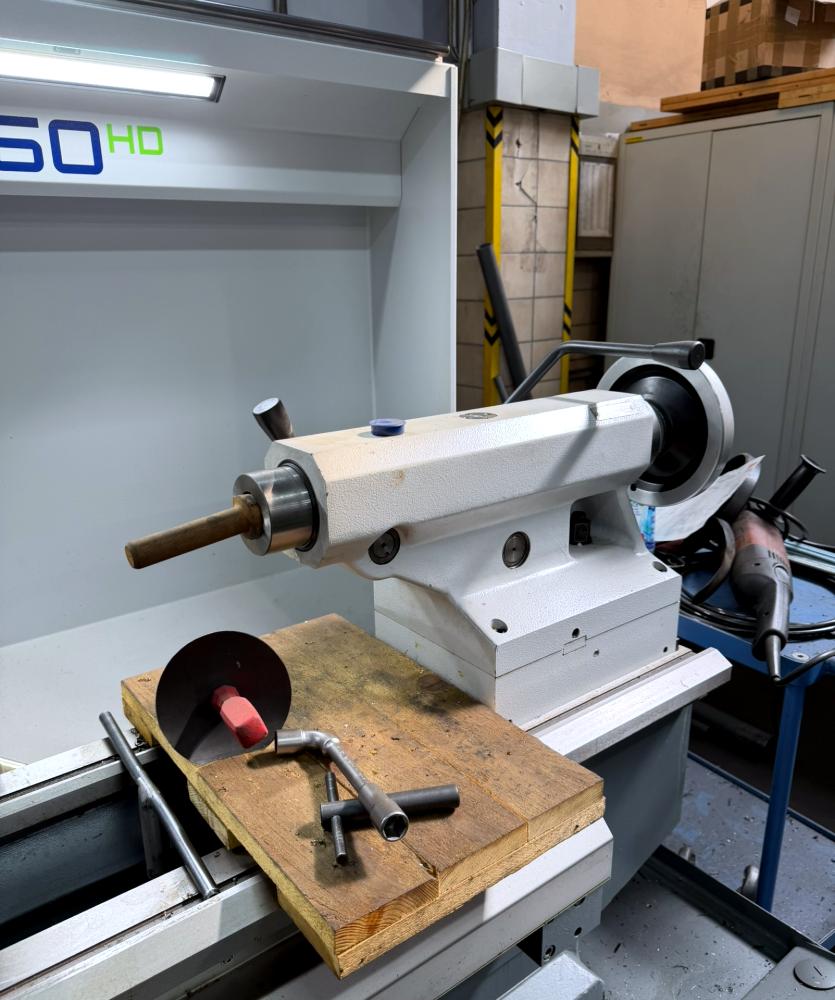

- Reitstock Verfahrweg mm
- 200
- Pinolendurchmesser mm
- 80
- Reitstockaufnahme
- MK5
- Metrisches Gewinde mm
- 0.1-2000
- Zoll-Gewinde Gg./Zoll
- 112-1/64
- Modul-Gewinde mm
- 0.05-56
- DP-Gewinde
- 448-0.05
- Max. Anzahl Gewindegänge
- 360
- Maschinenlänge mm
- 3850
- Maschinenbreite mm
- 2400
- Maschinenhöhe mm
- 1800
- Maschinengewicht kg
- 4300
- Abmessungen
- 3.850 × 2.400 × 1.800 mm · 4.300 kg
- Ausstattung

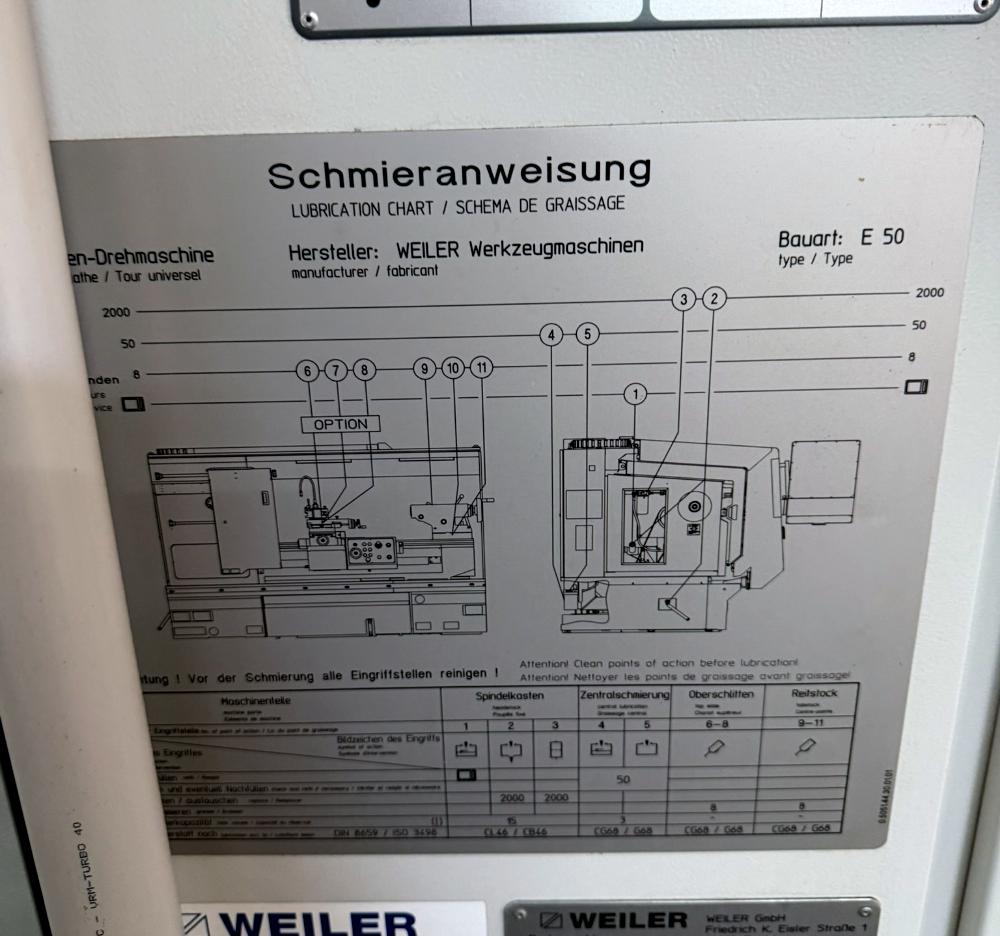

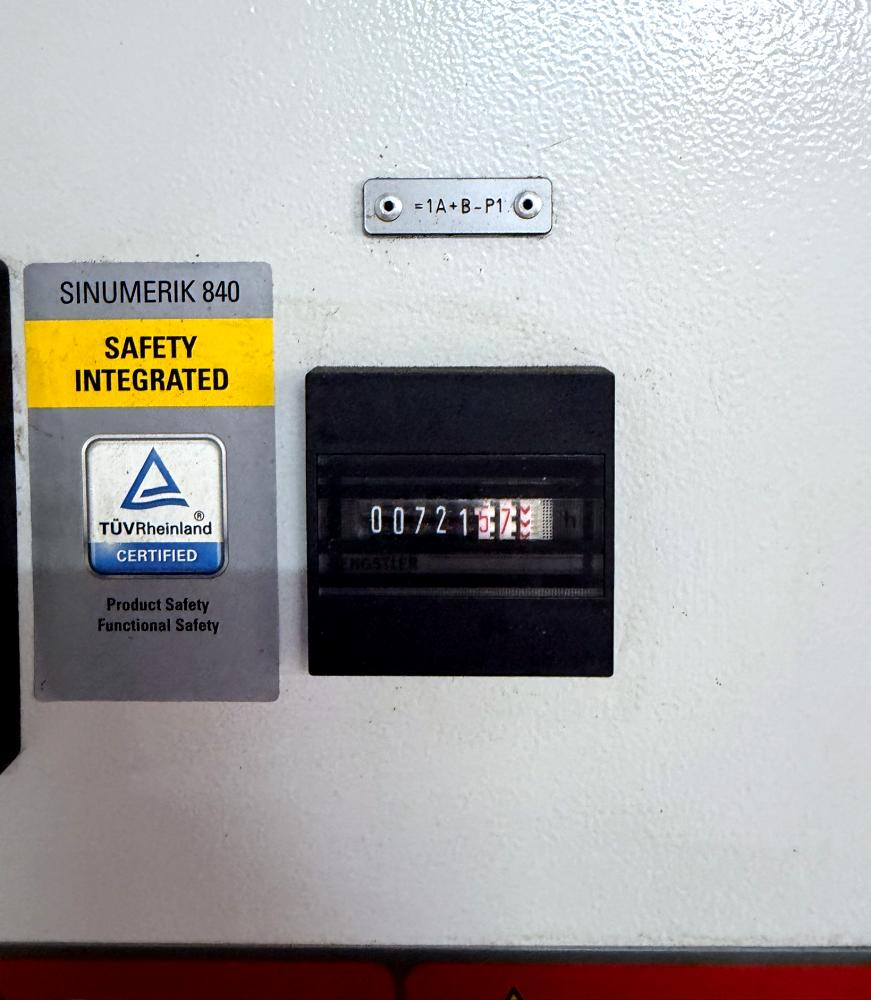

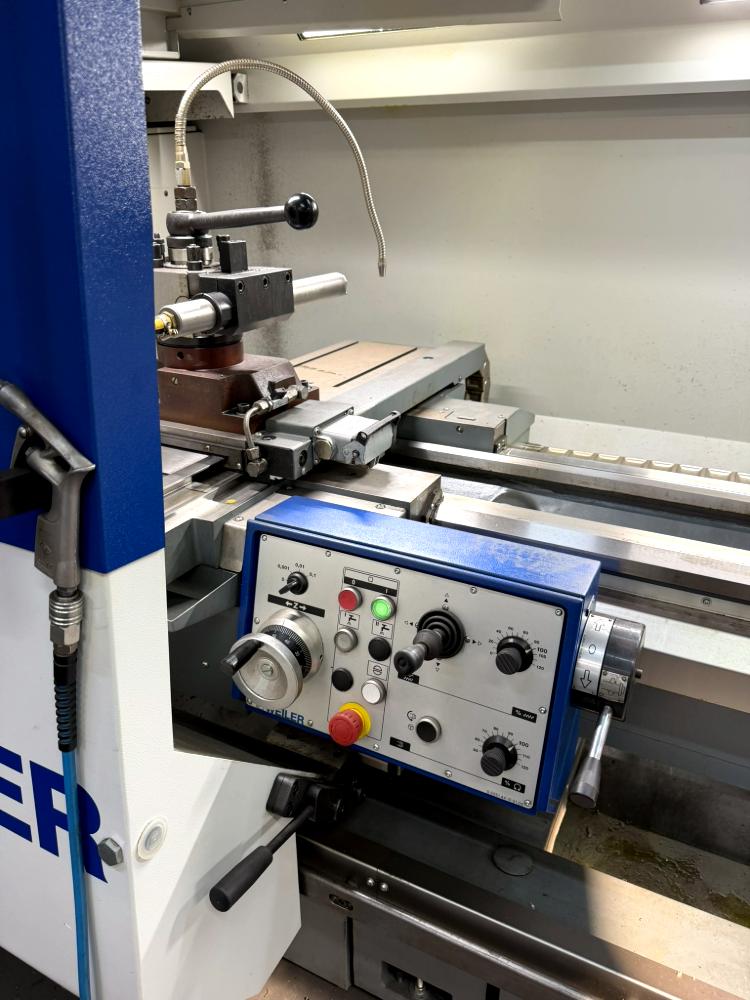

- Präzisions-Schrägkugellager der Hauptspindel 2-stufiges mechanisches Getriebe Vorgespannte Präzisions-Kugelgewindespindeln (X/Z) Automatische Zentralschmierung aller Führungsbahnen Digitale Antriebstechnik Sinamics S120 Absolutwertgeber in beiden Achsen Safety Integrated (doppelte Überwachung) e-TIM Energiemanagement Elektronische Handräder Verfahrbare Schiebeschutzhaube (Verbundglas) + Späneschutz-Rückwand Futterschutz mit Endschalterüberwachung LED-Arbeitsraumbeleuchtung Edelstahl-Bettführungsbahnenschutz Kegelhülse ME90 auf MK6 + feste Zentrierspitze MK6 Betriebsstundenzähler Kühlmitteleinrichtung inkl. Pumpe 50 l/min + ausfahrbare Spänewannen 4-fach Schnellwechsel-Werkzeughalter Parat Größe 3 mit Innenkühlung Grafische Konturprogrammierung, Teach-in, USB- + Netzwerkschnittstelle Abnahme nach DIN 8605 (Werkzeugmachergenauigkeit)
Zusammenfassung
Beschreibung
Präzisions-Drehmaschine mit Zyklenautomatik für Futter- und Wellenbearbeitung, digitaler Antriebstechnik (Sinamics S120) und Siemens Sinumerik 840D sl Steuerung mit anwenderorientierter WEILER-Software SL2. Spitzenweite 2000 mm, Umlaufdurchmesser über Bett 570 mm, Spindelbohrung 83 mm, Hauptantrieb 20/17 kW bis 2500 1/min. Baujahr 2022.
