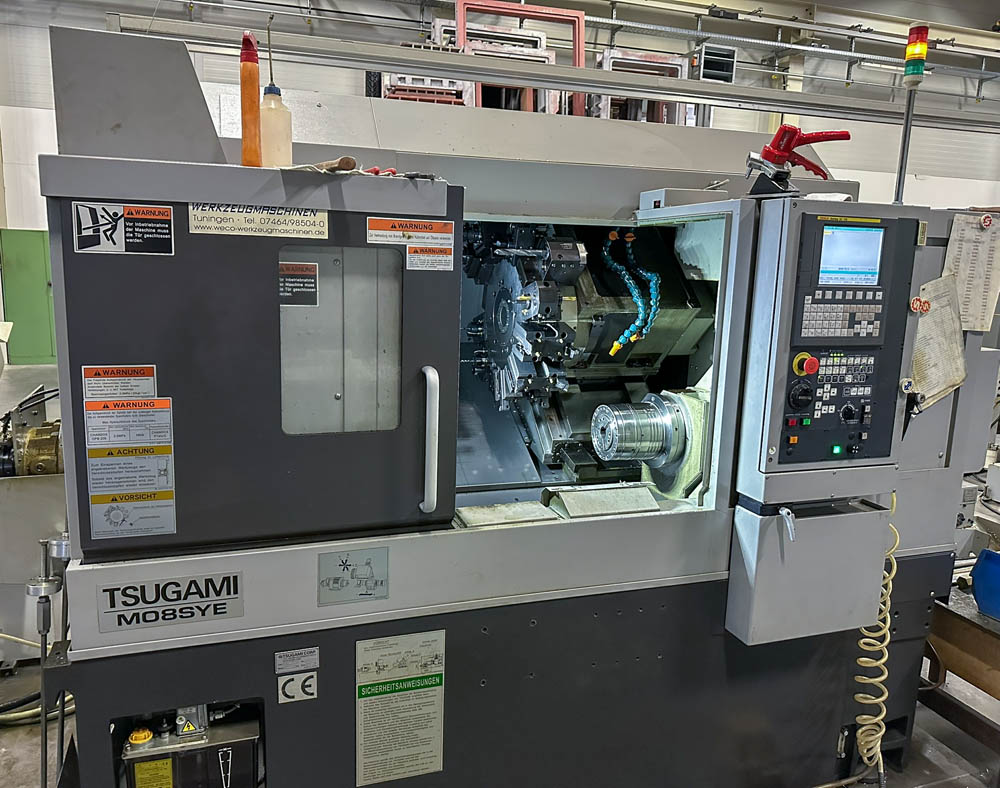

TSUGAMI M08SYE (2015): CNC-Drehzentrum mit Doppelspindel und Y-Achs-Fräsen
TSUGAMI M08SYE (2015) gebraucht
ID: TSUGAMI-M08SYE-2015-TC000024Japanische Präzision. Doppelspindel-Fähigkeit. 12 angetriebene Stationen. Y-Achs-Bearbeitung.
- Germany

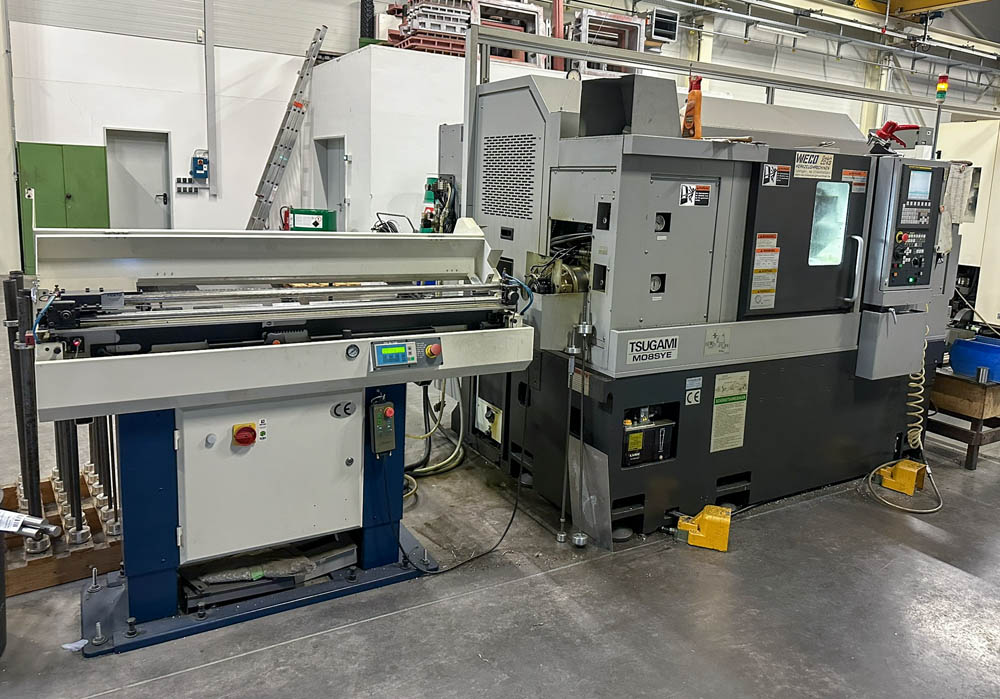

TSUGAMI M08SYE von 2015, CNC-Drehzentrum mit Doppelspindel und Y-Achs-Fräsfähigkeit. Mit 4.500 U/min Haupt- und Gegenspindel, 12 angetriebenen Stationen mit 5.000 U/min, Y-Achse ±50 mm, Stangenkapazität Ø 65 mm und 0,001° C-Achsen-Auflösung. Komplettlösung für Multitasking-Drehteile. Standort Deutschland.

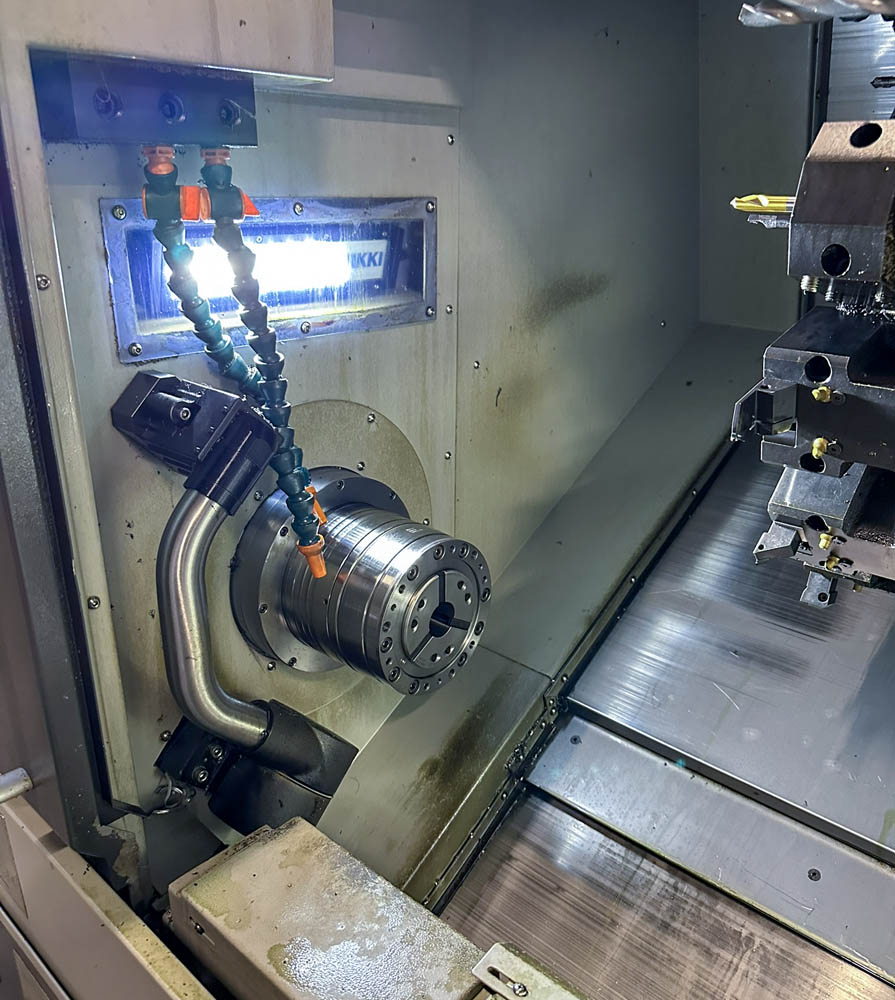

- Doppelspindel-Beherrschung: Haupt- und Gegenspindel (beide 4.500 U/min) für Komplettbearbeitung
- Volle Fräsfähigkeit: Y-Achse ±50 mm mit 12 angetriebenen Werkzeugstationen bei 5.000 U/min

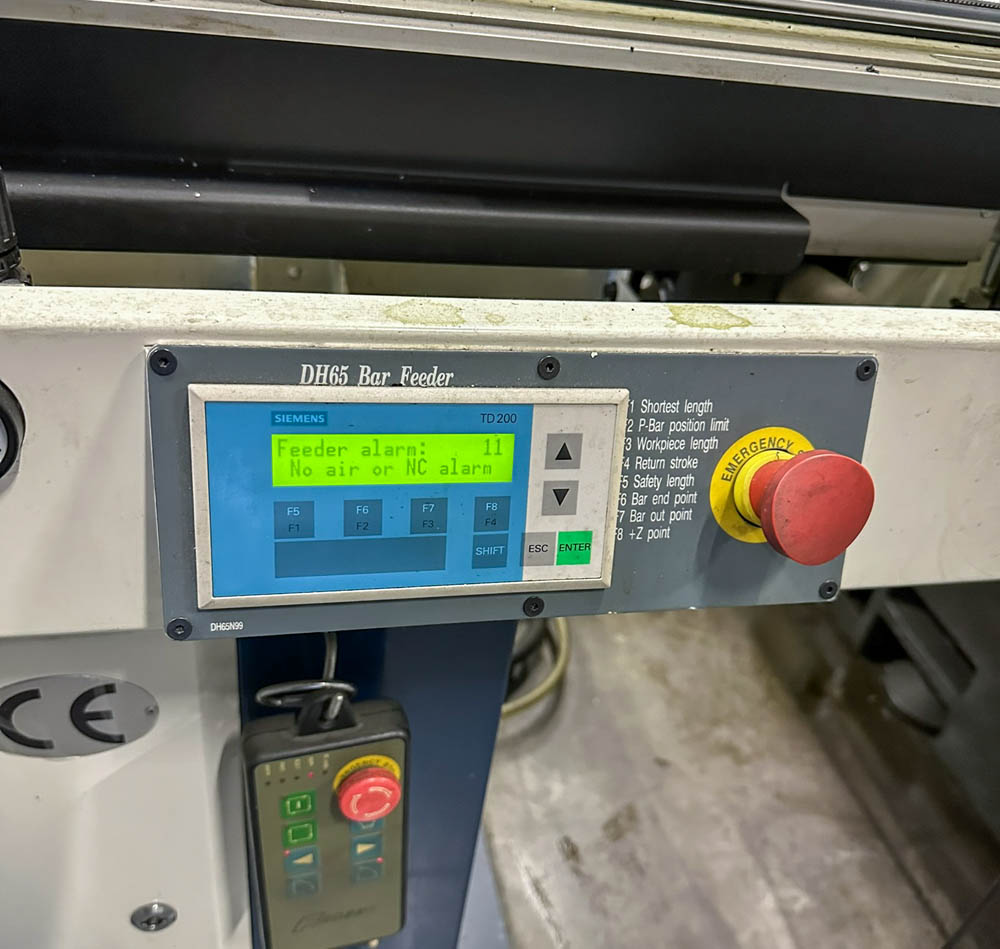

- Hohe Produktivität: Stangenkapazität Ø 65 mm mit integriertem pneumatischen Auswerfer
- Präzisions-C-Achse: 0,001° Auflösung für genaue Schalt- und Konturoperationen

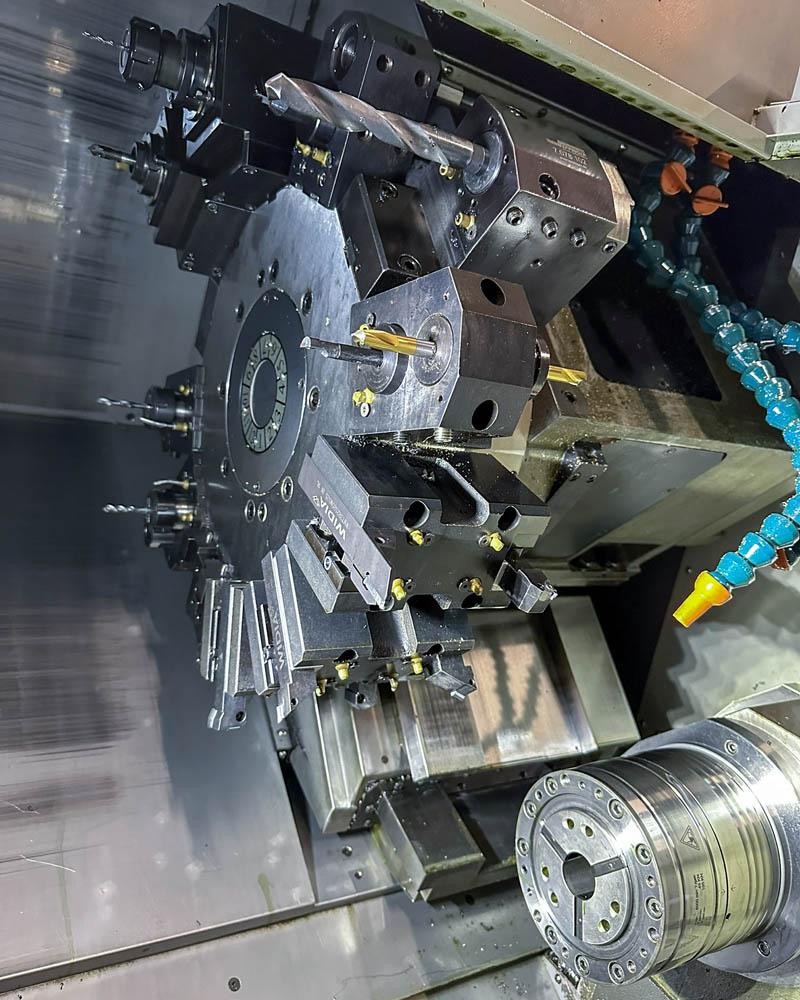

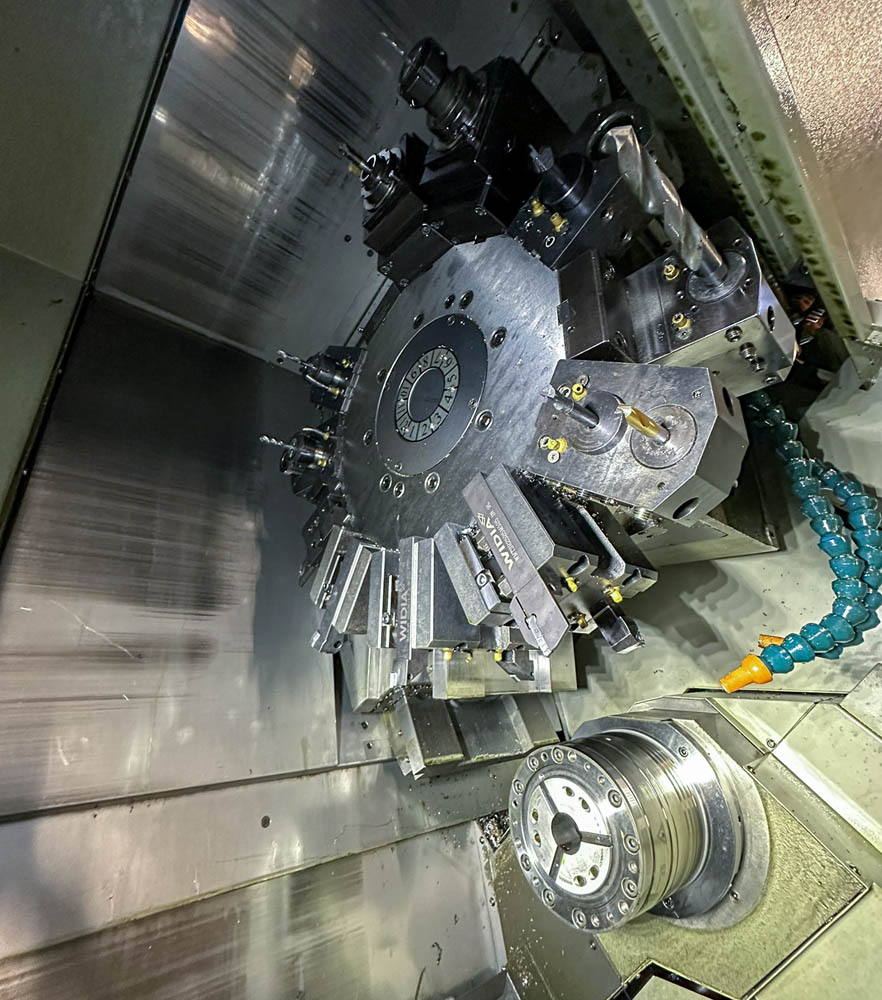

- Vielseitige Werkzeugausstattung: 12 angetriebene Stationen mit Bohren/Fräsen bis Ø 13 mm und Gewinden bis M8
- Kompakte Stellfläche: Komplette Multitasking-Fähigkeit auf 2.690 x 1.865 mm Grundfläche
Galerie
Video
Technische Spezifikationen
- Maschinentyp
- Dual-Spindle CNC Turning Center
- Baujahr
- 2015
- Max. Werkstückdurchmesser
- Ø 170 mm
- Max. Werkstücklänge
- 330 mm
- Stangendurchlass
- Ø 65 mm
- Verfahrweg X
- 211 mm
- Verfahrweg Z
- 400 mm
- Verfahrweg Y
- ±50 mm
- Verfahrweg A (Gegenspindel)
- 506 mm
- Eilgang X-Achse
- 24 m/min
- Eilgang Z-Achse
- 27 m/min
- Eilgang Y-Achse
- 12 m/min
- Eilgang A-Achse
- 27 m/min
- Hauptspindel-Drehzahl
- 4,500 rpm
- Hauptspindel-Leistung
- 7.5 / 11 kW (30 min / 100% ED)
- Hauptspindel-Nase
- A 2-6
- C-Achse Auflösung
- 0.001°
- Gegenspindel-Drehzahl
- 4,500 rpm
- Gegenspindel-Leistung
- 5.5 / 7.5 kW
- Gegenspindel-Lagerdurchmesser
- Ø 100 mm
- Gegenspindel-Auswerfer
- Integrated pneumatic ejector
- Revolverstationen
- 12 stations
- Stationen angetriebene Werkzeuge
- 12 stations
- Drehzahl angetriebene Werkzeuge
- 5,000 rpm
- Leistung angetriebene Werkzeuge
- 1.5 / 3.7 kW
- Bohrkapazität
- Ø 13 mm
- Gewindebohrkapazität
- M8
- Werkzeuggröße
- 25 x 25 mm (Internal Ø 40 mm)
- Maschinenabmessungen (LxBxH)
- 2,690 x 1,865 x 1,900 mm
- Maschinengewicht
- Approx. 6,000 kg
- Leistungsbedarf
- 27 kVA (200 V, 50 Hz)
- Abmessungen
- X: 211 mm | Z: 400 mm | Y: ±50 mm | A: 506 mm
- Ausstattung
- Doppelspindel-Konfiguration (Haupt- und Gegenspindel) 12-Stationen-Revolver mit voller angetriebener Werkzeugfähigkeit Y-Achs-Fräsfähigkeit (±50 mm Verfahrweg) C-Achse mit 0,001° Auflösung Integrierter pneumatischer Teileauswerfer Stangenlader-Kapazität bis Ø 65 mm Spindelnasen-Schnittstelle A 2-6 Hochgeschwindigkeits-angetriebene Werkzeuge (5.000 U/min) 25 x 25 mm Werkzeughalter
Ausstattung
- Doppelspindel-Konfiguration (Haupt- und Gegenspindel)

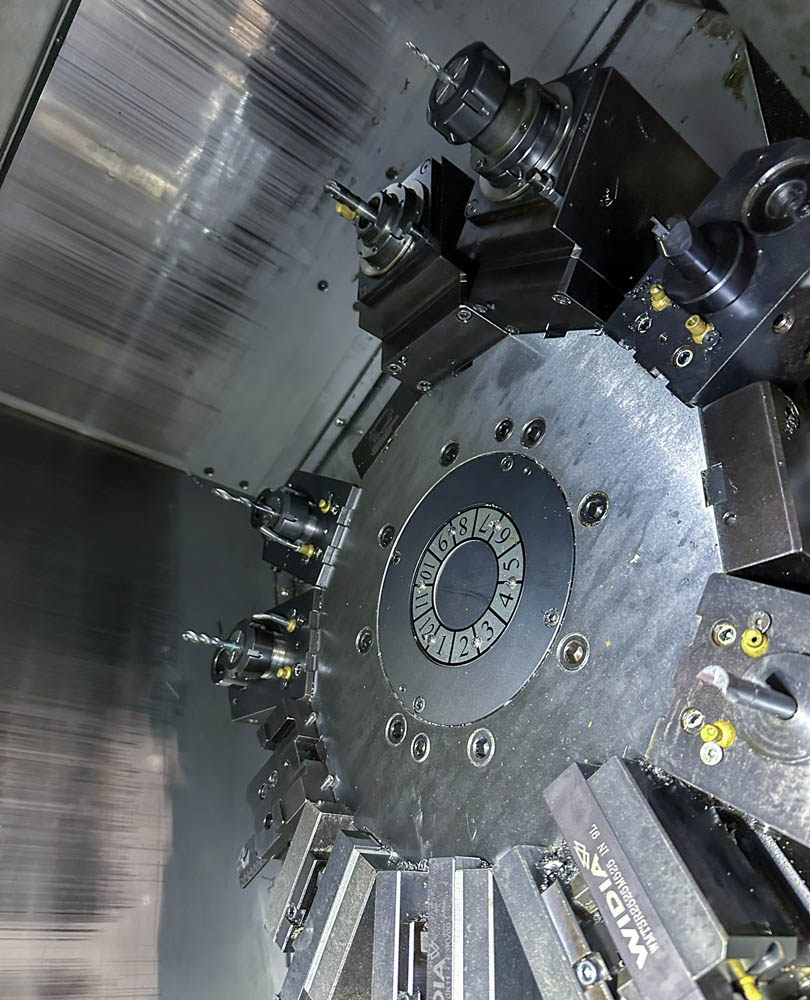

- 12-Stationen-Revolver mit voller angetriebener Werkzeugfähigkeit
- Y-Achs-Fräsfähigkeit (±50 mm Verfahrweg)
- C-Achse mit 0,001° Auflösung
- Integrierter pneumatischer Teileauswerfer

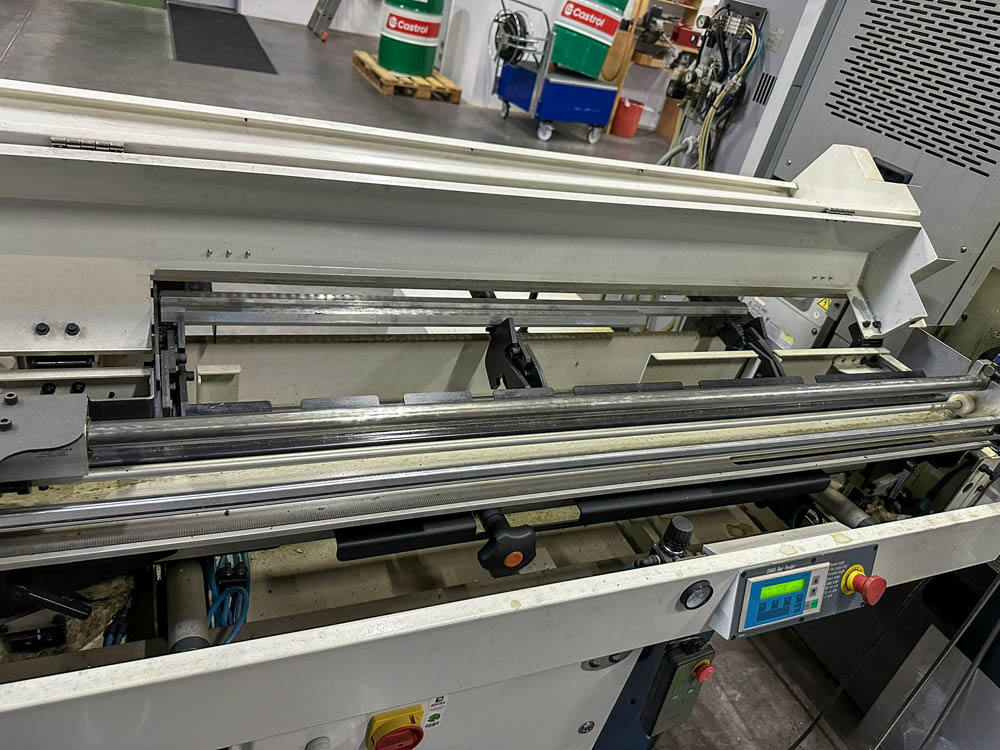

- Stangenlader-Kapazität bis Ø 65 mm
- Spindelnasen-Schnittstelle A 2-6
- Hochgeschwindigkeits-angetriebene Werkzeuge (5.000 U/min)
- 25 x 25 mm Werkzeughalter
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das TSUGAMI M08SYE ist bekannt für seine außergewöhnlichen Multitasking-Fähigkeiten und seine Schweizer Präzisionstechnik. Dieses Modell von 2015 kombiniert Doppelspindel-Drehbearbeitung mit voller Y-Achs-Frästechnik auf einer kompakten, produktionsbereiten Plattform. Spindelkonfiguration: Verfügt über Haupt- und Gegenspindel mit 4.500 U/min und leistungsstarken Motoren (11 kW Haupt, 7,5 kW Gegen) für vollständigen Werkstücktransfer und Rückseitenbearbeitung. Die Gegenspindel beinhaltet einen pneumatischen Auswerfer und 506 mm A-Achs-Verfahrweg für maximale Flexibilität. Angetriebenes Werkzeugsystem: Alle 12 Revolverstationen sind für angetriebene Werkzeuge ausgelegt, die mit 5.000 U/min bei bis zu 3,7 kW Leistung rotieren. Zusammen mit der Y-Achse (±50 mm) ermöglicht dies komplexes Fräsen, Bohren bis Ø 13 mm und Gewindeschneiden bis M8 ohne Folgeoperationen. Präzision & Steuerung: Ultrafeine C-Achsen-Auflösung von 0,001° gewährleistet genaue Schaltpositionierung und gleichmäßiges Konturieren für komplexe Geometrien. Anwendungsbereich: Ideal für die Großserienfertigung komplexer Drehteile mit Fräselementen, Medizinkomponenten, Präzisionsteile für den Automotive-Bereich und Langdreherproduktion mit Stangenzufuhr bis Ø 65 mm.
Häufige Fragen
Der maximale Stangendurchlass ist modellabhängig und in der Technischen Spezifikation dieser Maschine aufgeführt, sofern dokumentiert.
Das entnehmen Sie der Technischen Spezifikation dieser Seite. Bei Fragen zur Komplettbearbeitung in einer Aufspannung beraten wir Sie gerne persönlich.
Angetriebene Werkzeuge für Fräs- und Bohroperationen sind, sofern vorhanden, in der Technischen Spezifikation gelistet.
Das ist modellabhängig — kontaktieren Sie uns mit der konkreten Maschine, wir nennen Ihnen die genaue Achskonfiguration.
Druck und Ausführung der inneren Kühlmittelzufuhr durch die Spindel sind modellabhängig und, sofern dokumentiert, in der Technischen Spezifikation aufgeführt.
