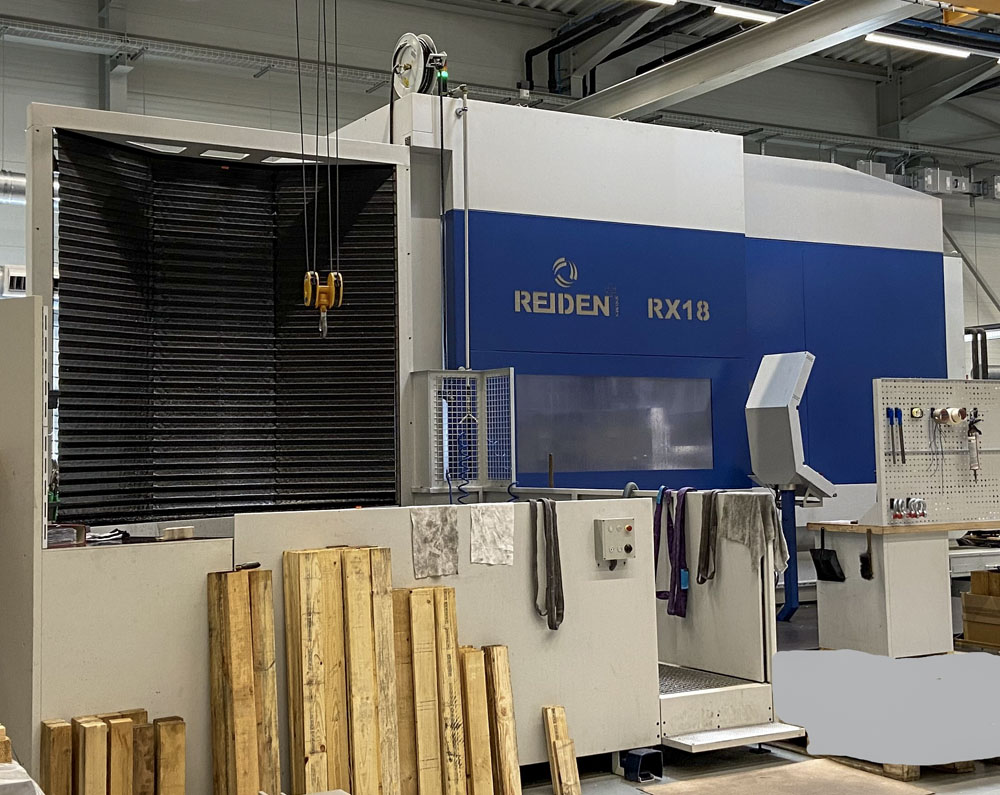

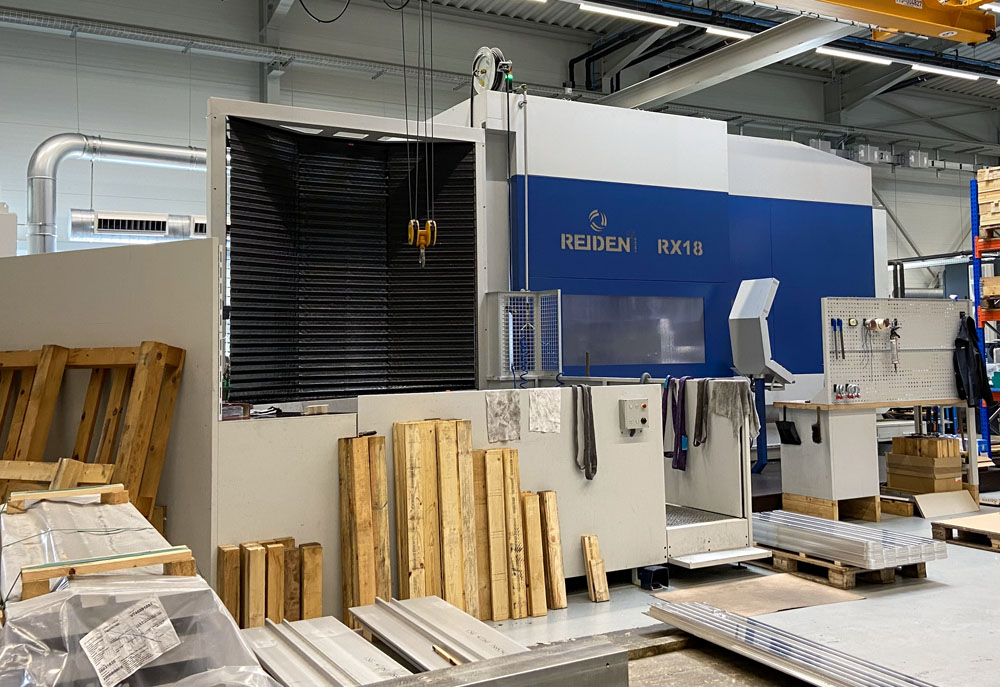

REIDEN RX 18 (2019): 5-Achs-Bearbeitungszentrum mit 4-Stationen-Palettensystem
REIDEN RX 18
ID: REIDEN-RX-18-2018-MC000058Schweizer Präzision. 304-fach Werkzeugmagazin. 15.000 U/min Spindel. HEIDENHAIN TNC 640.
- Switzerland

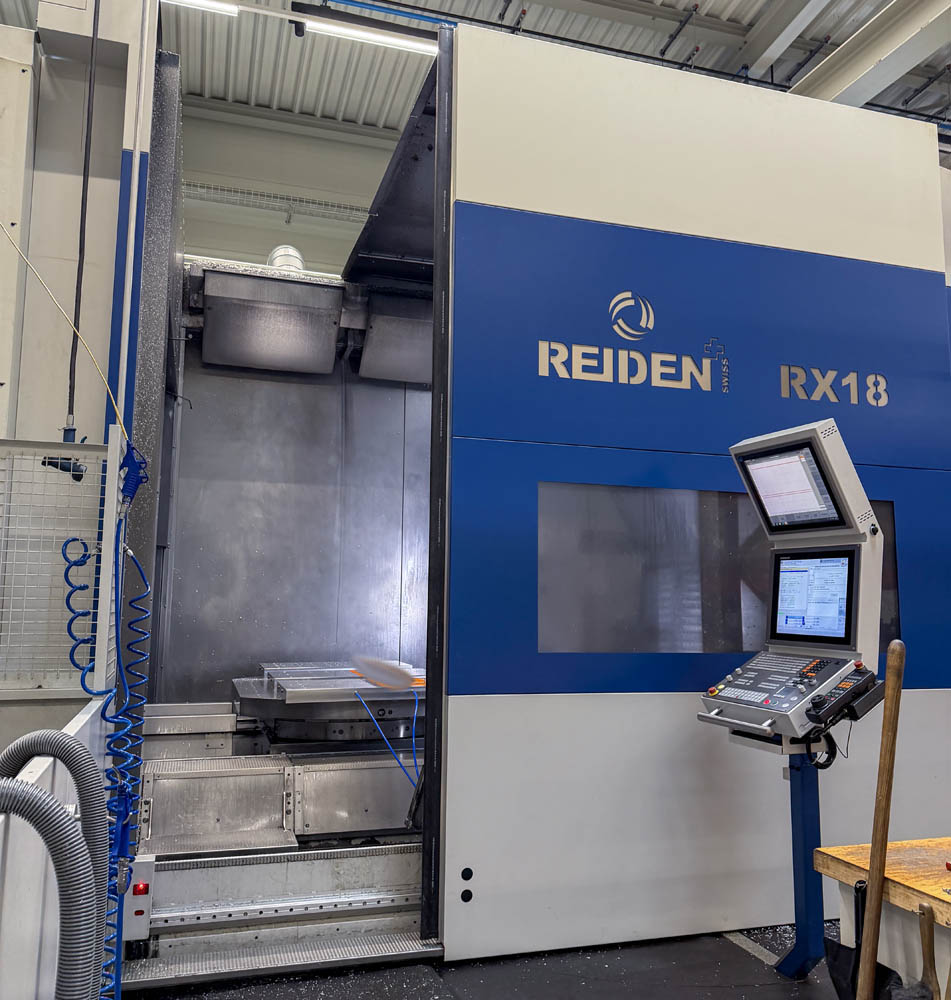

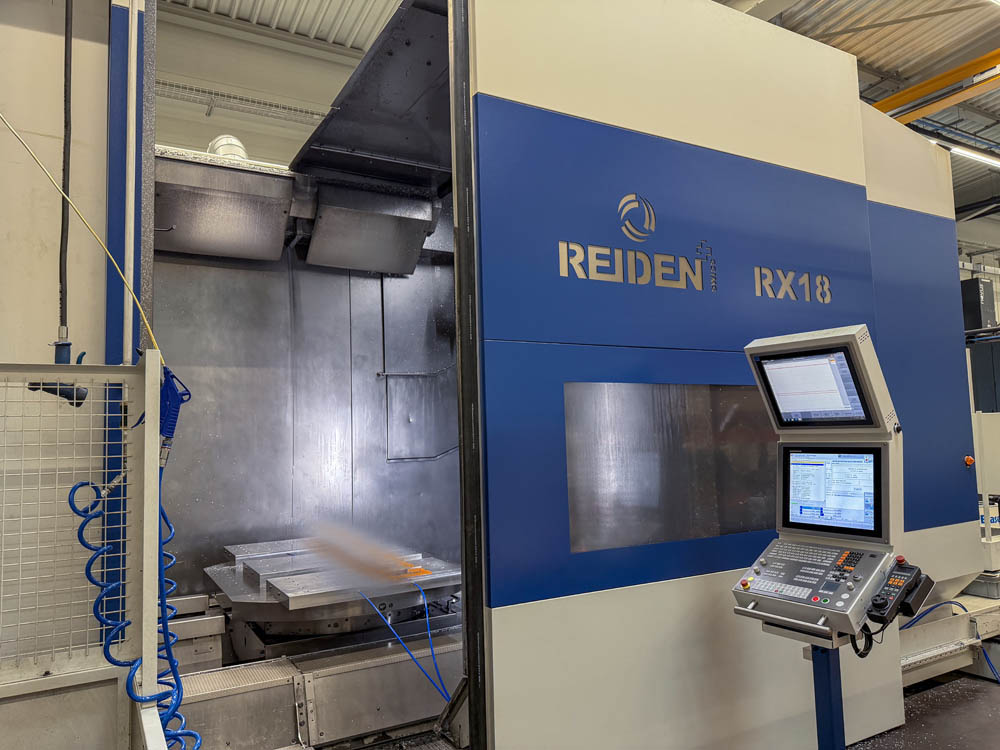

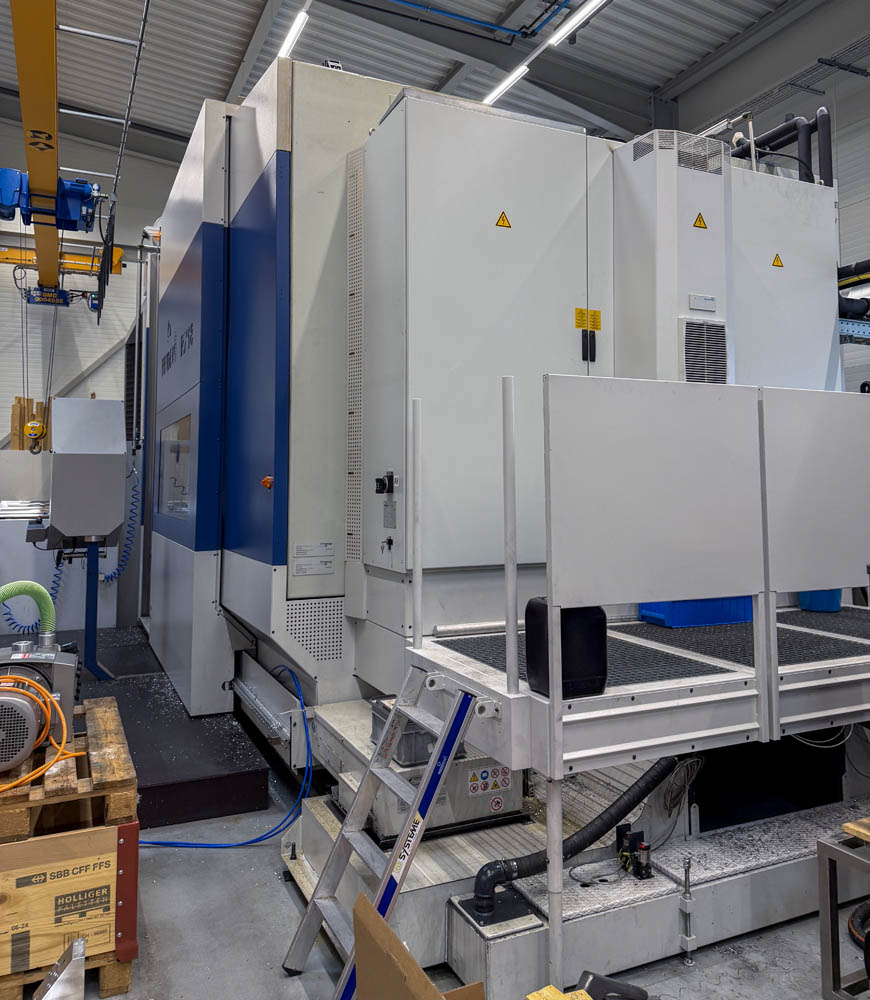

REIDEN RX 18 von 2019, 5-Achs-Horizontal-/Vertikalbearbeitungszentrum mit HEIDENHAIN TNC 640 Steuerung. Verfügt über 2.200 x 2.200 x 1.610 mm Verfahrwege, 15.000 U/min Spindel, 304-fach Werkzeugmagazin, 4-Stationen-Palettensystem mit 4.000 kg Kapazität, 80 bar Hochdruckkühlung und neue Hauptspindel. Standort Schweiz.

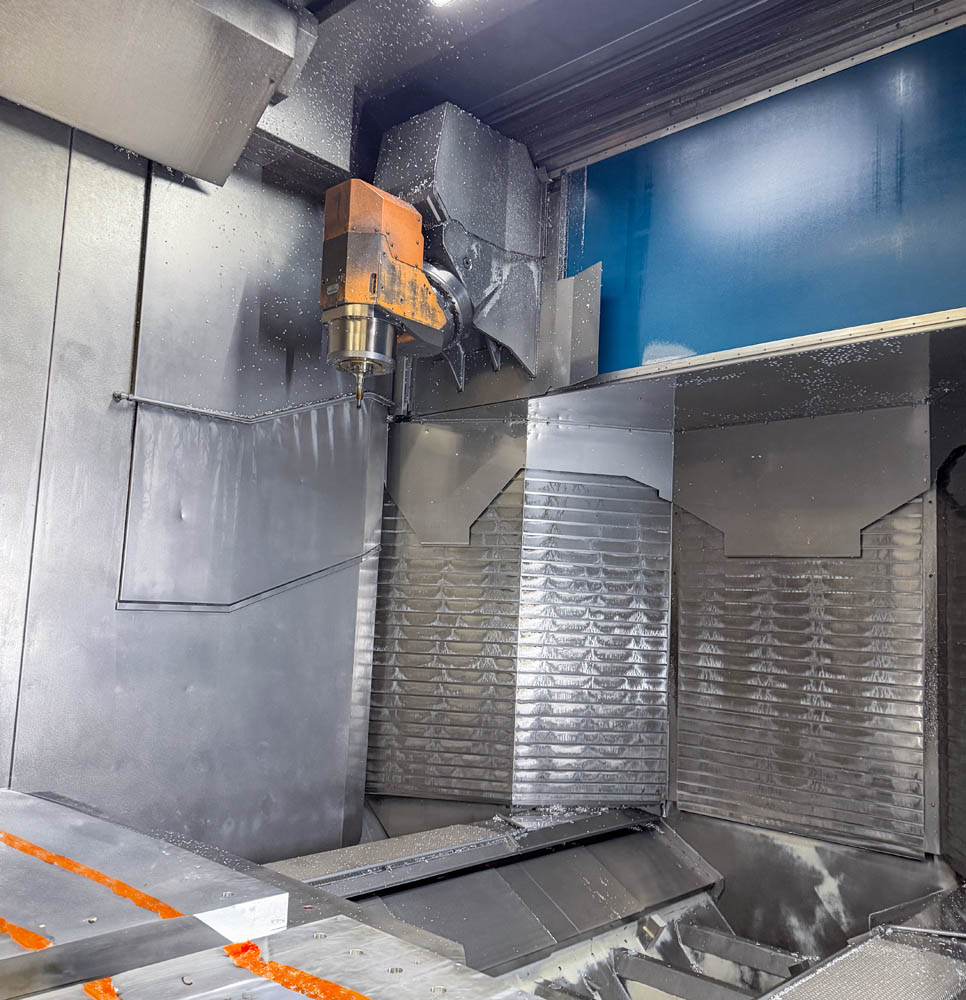

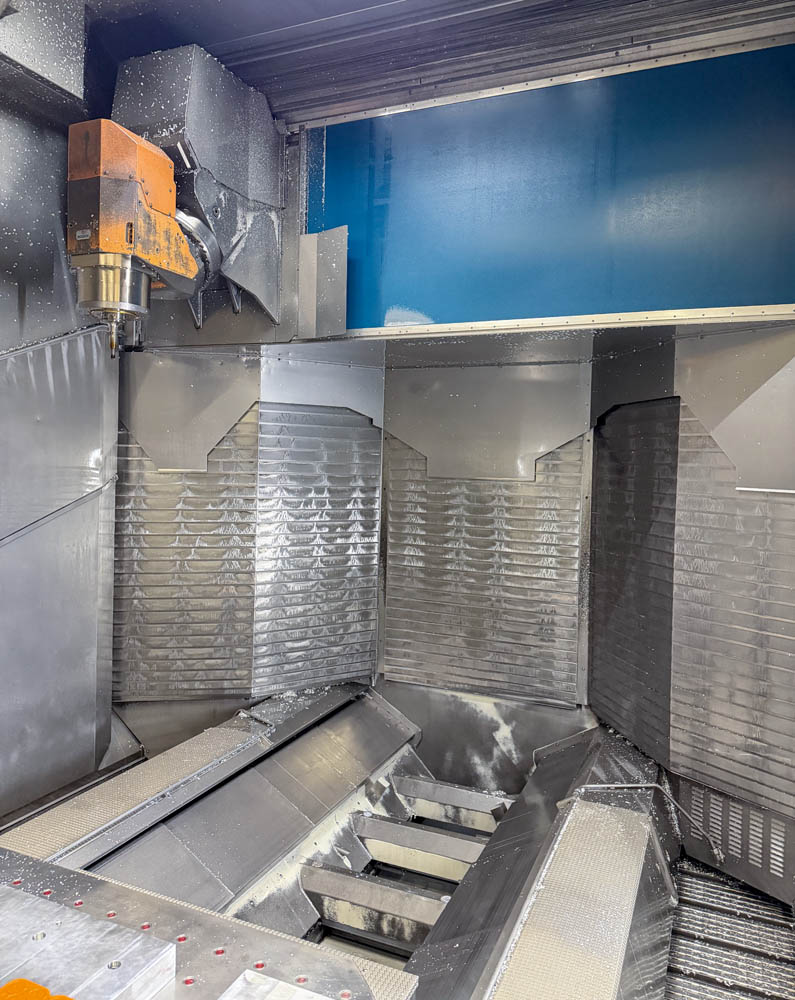

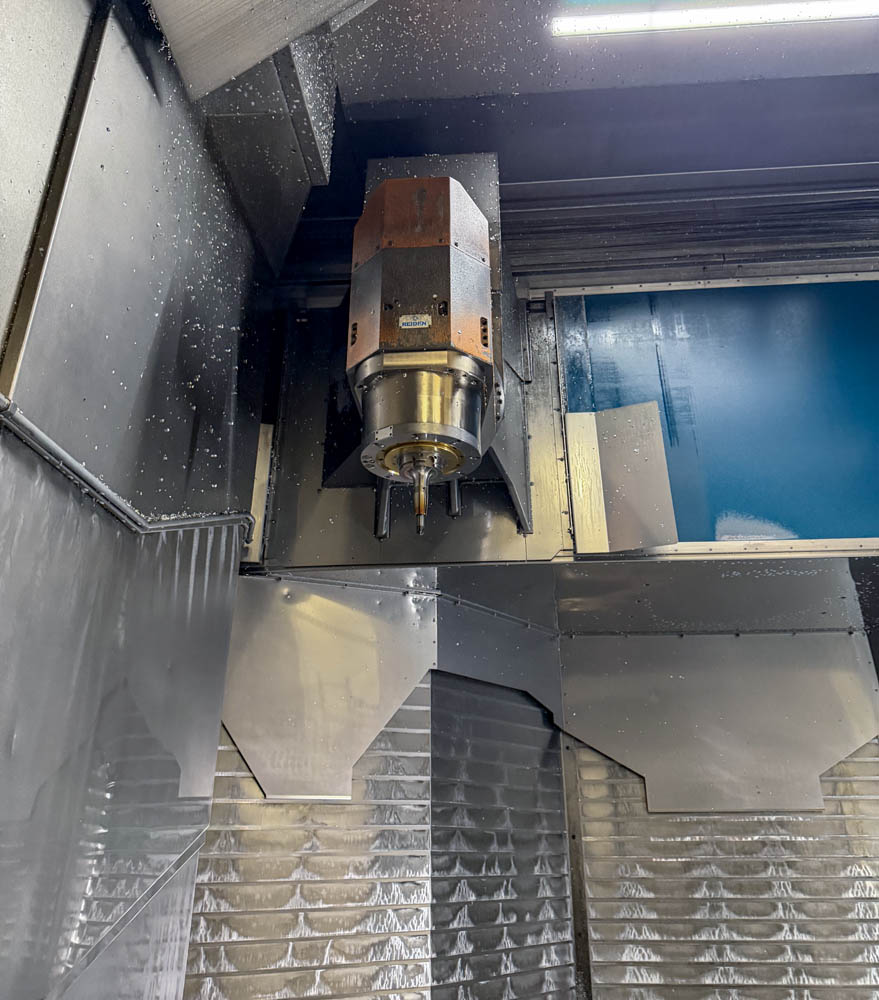

- 5-Achs-Fähigkeit: Horizontal-/Vertikalkopf mit kontinuierlichem Schwenkbereich 0-90°

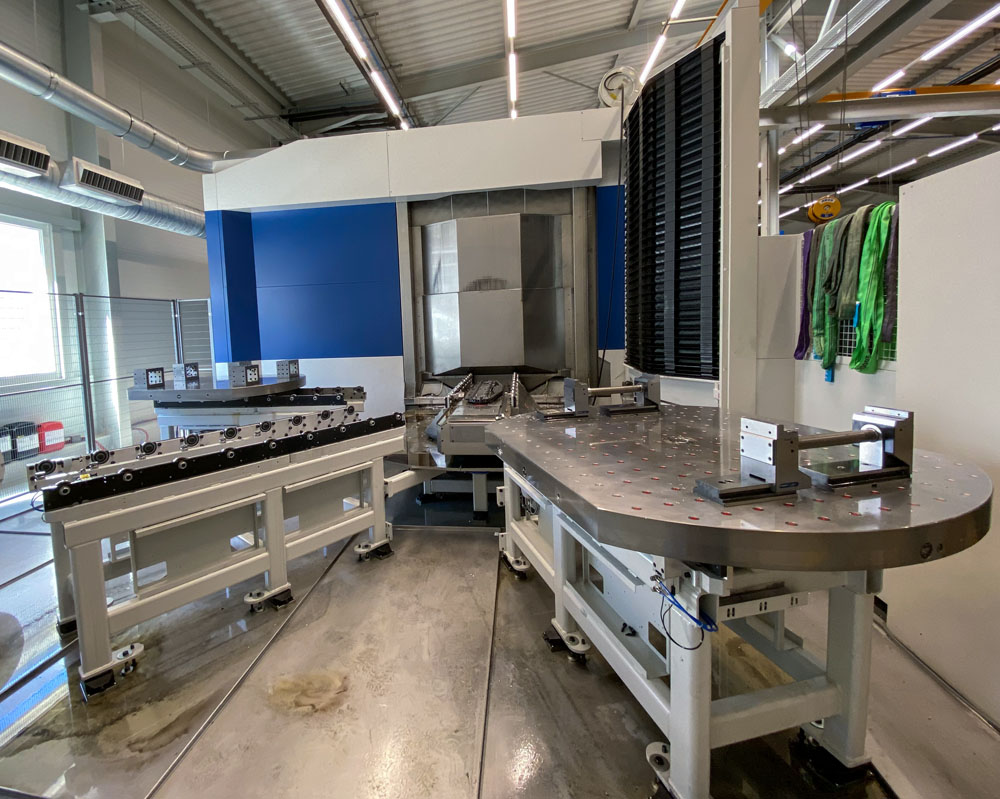

- Automatisierungsbereit: 4-Stationen-Automatik-Palettensystem für mannlose Fertigung

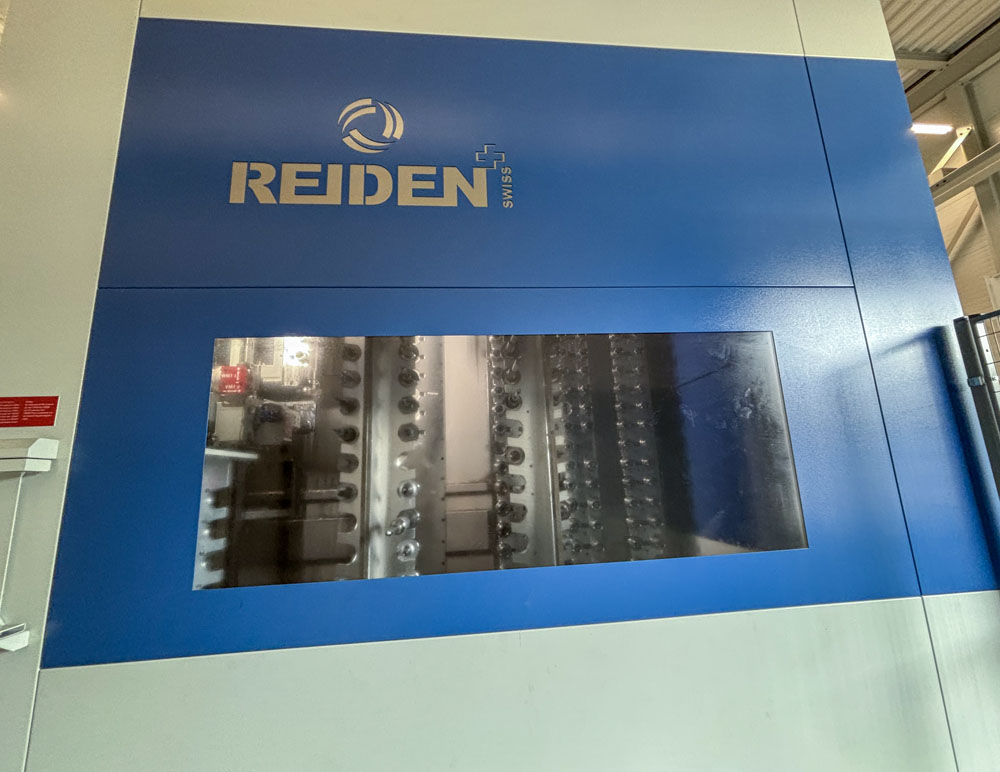

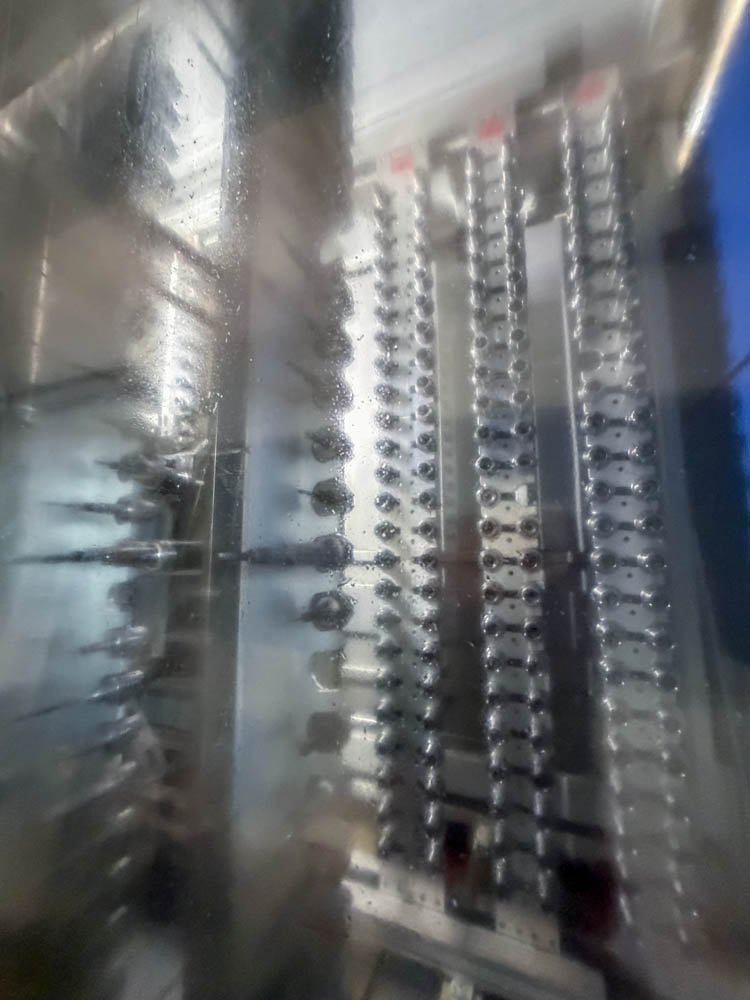

- Massive Kapazität: 304-fach Werkzeugmagazin mit TRS2 Bruchüberwachung

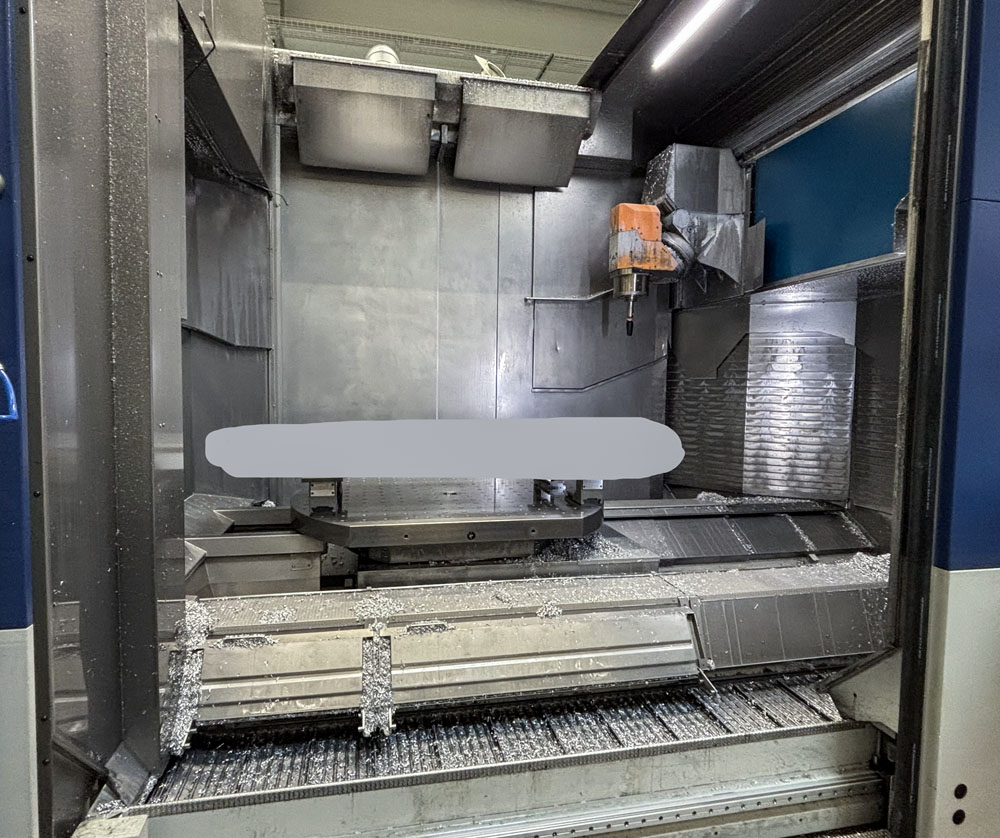

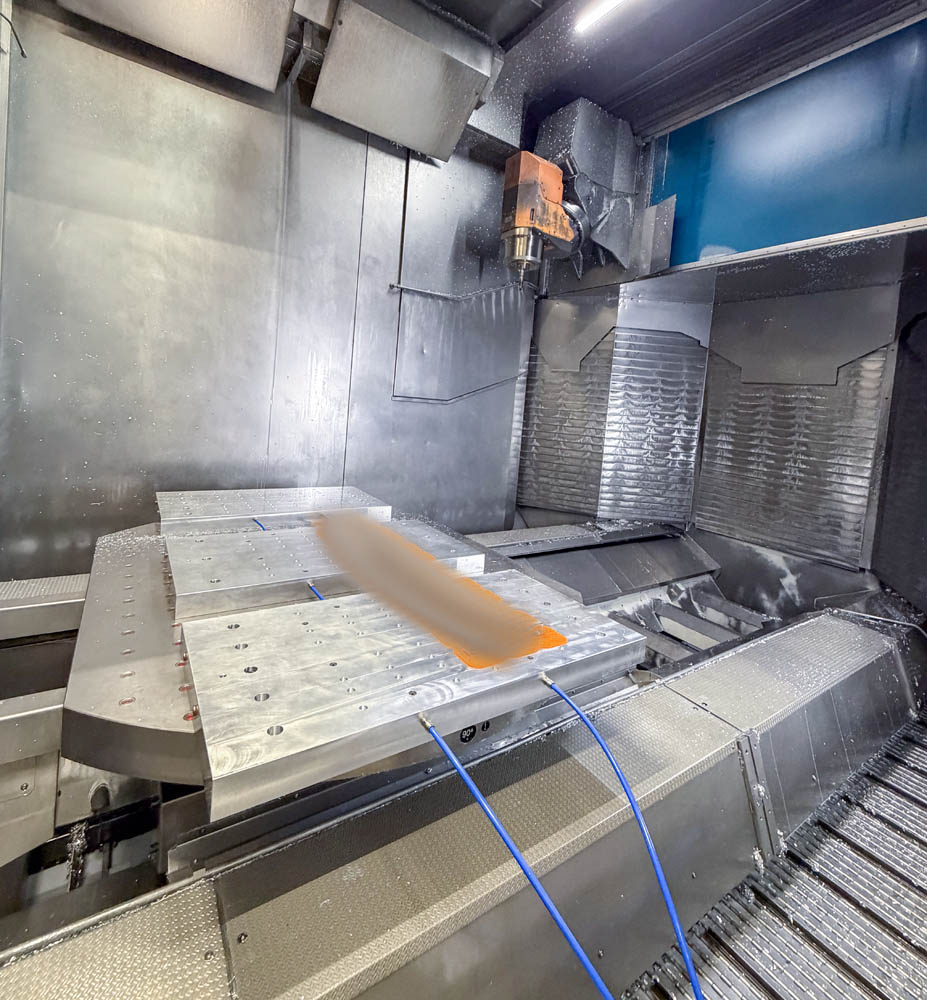

- Großer Arbeitsraum: 2.200 x 2.200 x 1.610 mm Verfahrwege, Ø 3.100 mm Drehkreis
- Hochdruckkühlung: 80 bar Innenkühlung über die Spindel für optimalen Spanabtransport

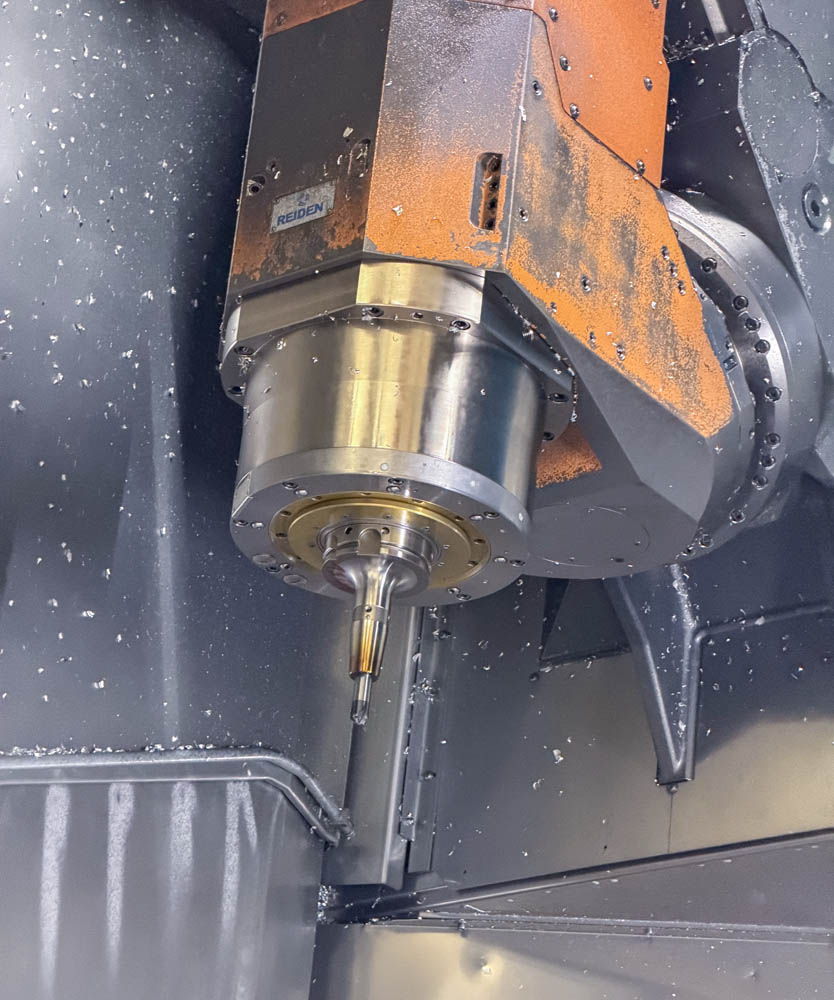

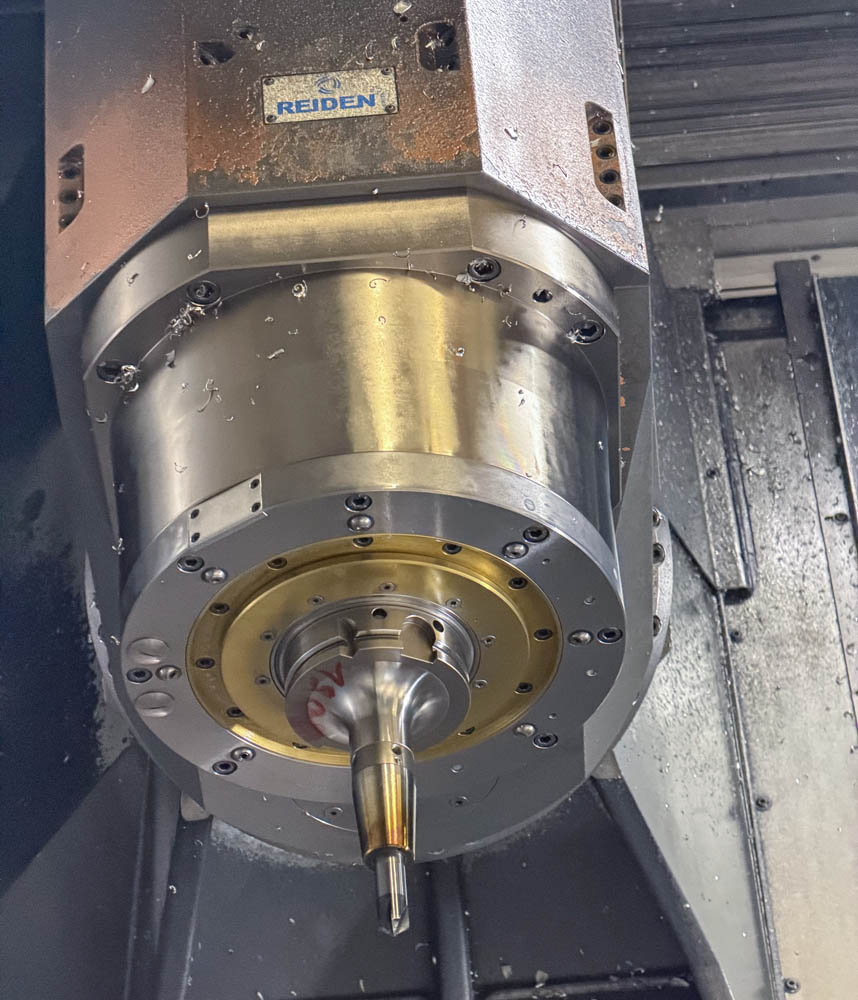

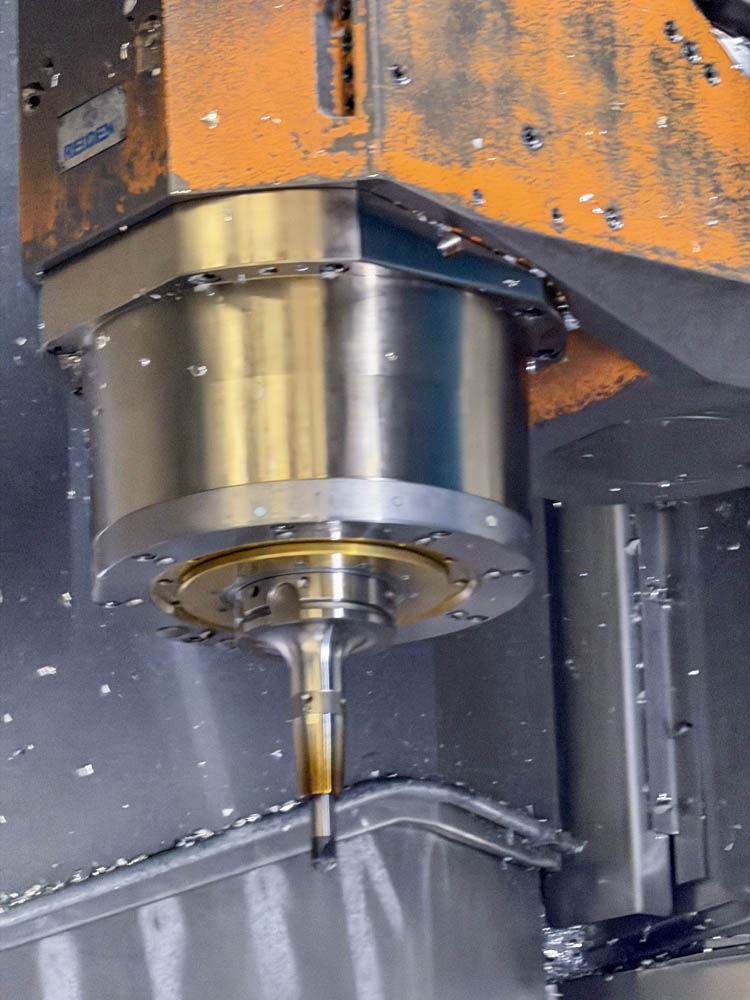

- Neue Hauptspindel: Frisch eingebaute Spindel mit 15.000 U/min
Galerie
Technische Spezifikationen
- Steuerung
- HEIDENHAIN TNC 640
- Verfahrweg X
- 2,200 mm
- Verfahrweg Y
- 2,200 mm
- Verfahrweg Z
- 1,610 mm
- Kopftyp
- Horizontal/Vertical with continuous swivel 0-90°
- Max. Schwenkdurchmesser
- Ø 3,100 mm
- Spindeldrehzahl
- 15,000 RPM
- Spindelleistung
- 63 / 73 kW (100% / 40% ED)
- Spindeldrehmoment
- 300 / 348 Nm (100% / 40% ED)
- Werkzeugaufnahme
- HSK 100-A
- Werkzeugmagazin
- 304 positions (shelf-type)
- Werkzeugbrucherkennung
- TRS2 non-contact system
- Palettensystem

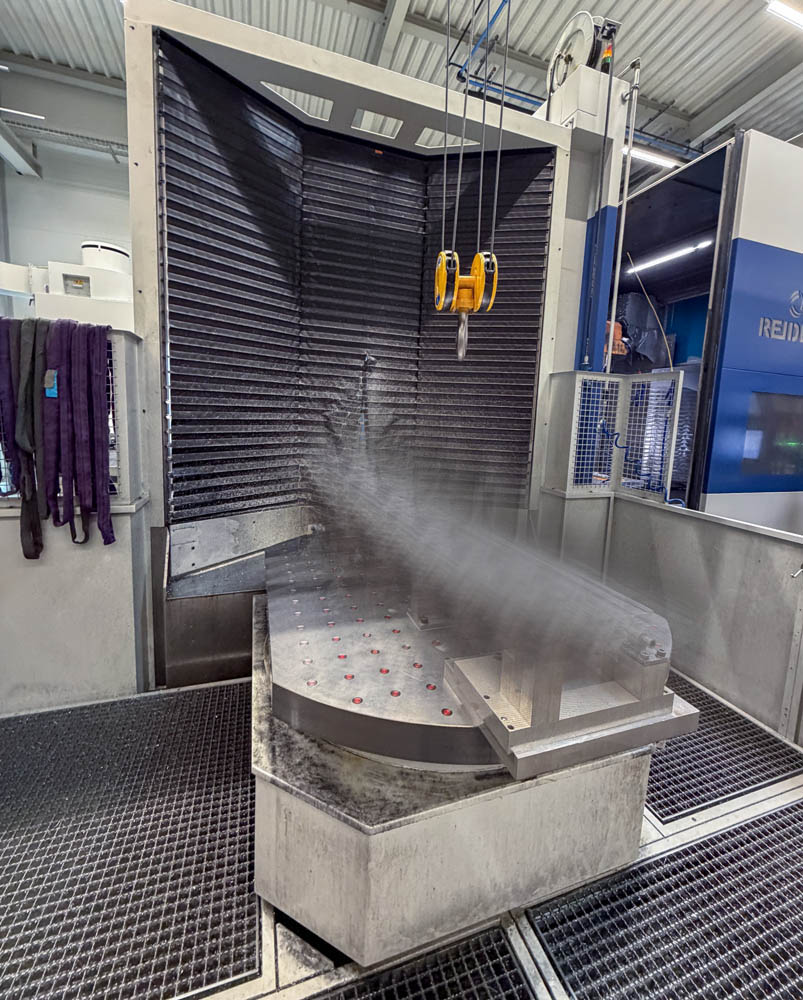

- 4-station automatic palletizing system
- Palettenabmessungen
- 1,800 x 1,400 mm
- Max. Last pro Palette
- 4,000 kg
- Kühlmittelsystem
- High-pressure 80 bar through spindle
- Kühlmitteltank-Volumen
- 2,500 liters

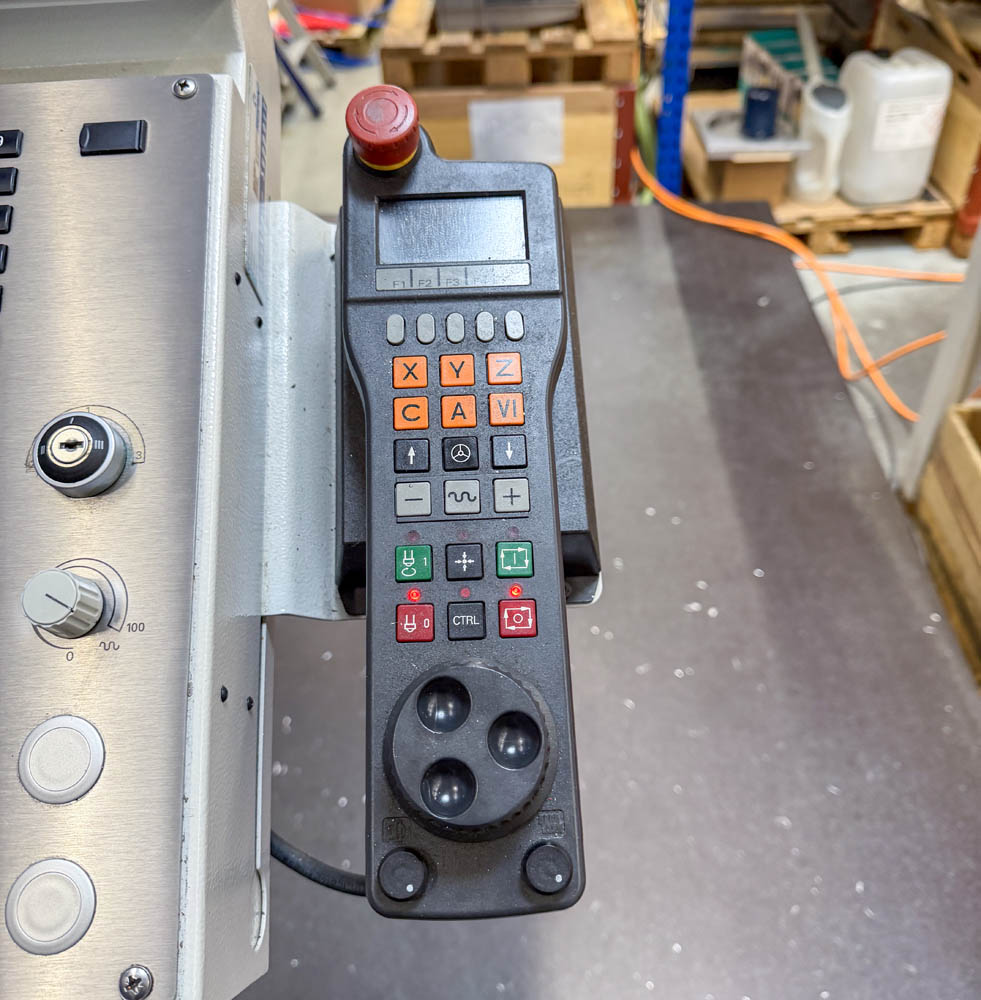

- Funk-Handrad
- HEIDENHAIN HR550 FS
- Sicherheitssystem
- Collision monitoring (DCM)
- Abmessungen
- X: 2,200 mm | Y: 2,200 mm | Z: 1,610 mm
Ausstattung

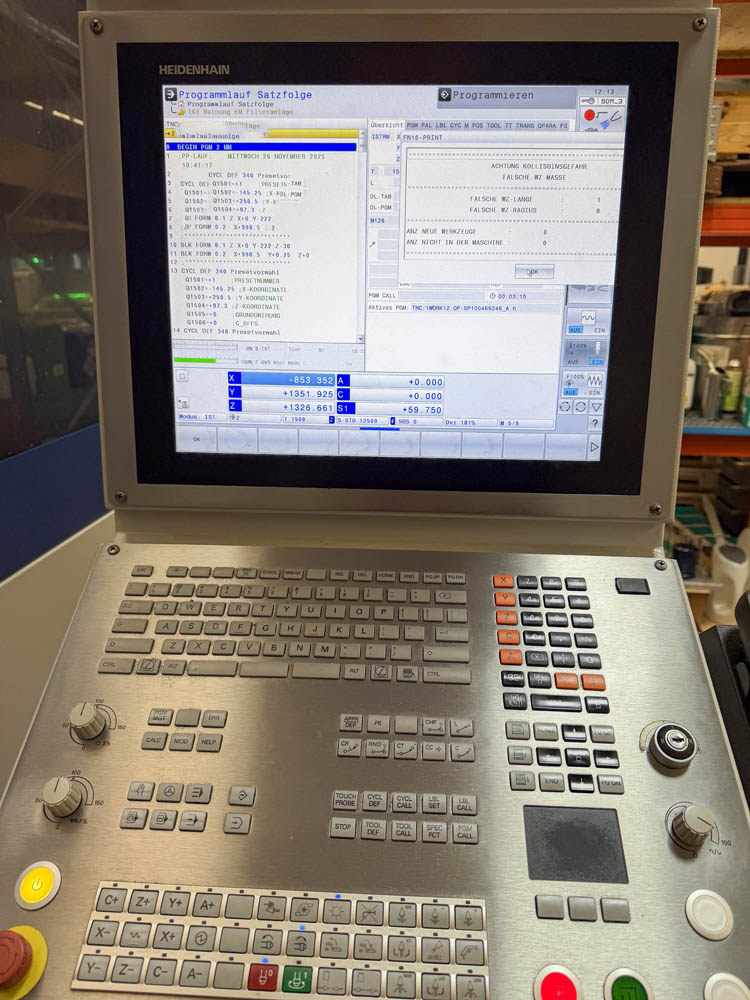

- HEIDENHAIN TNC 640 CNC-Steuerung

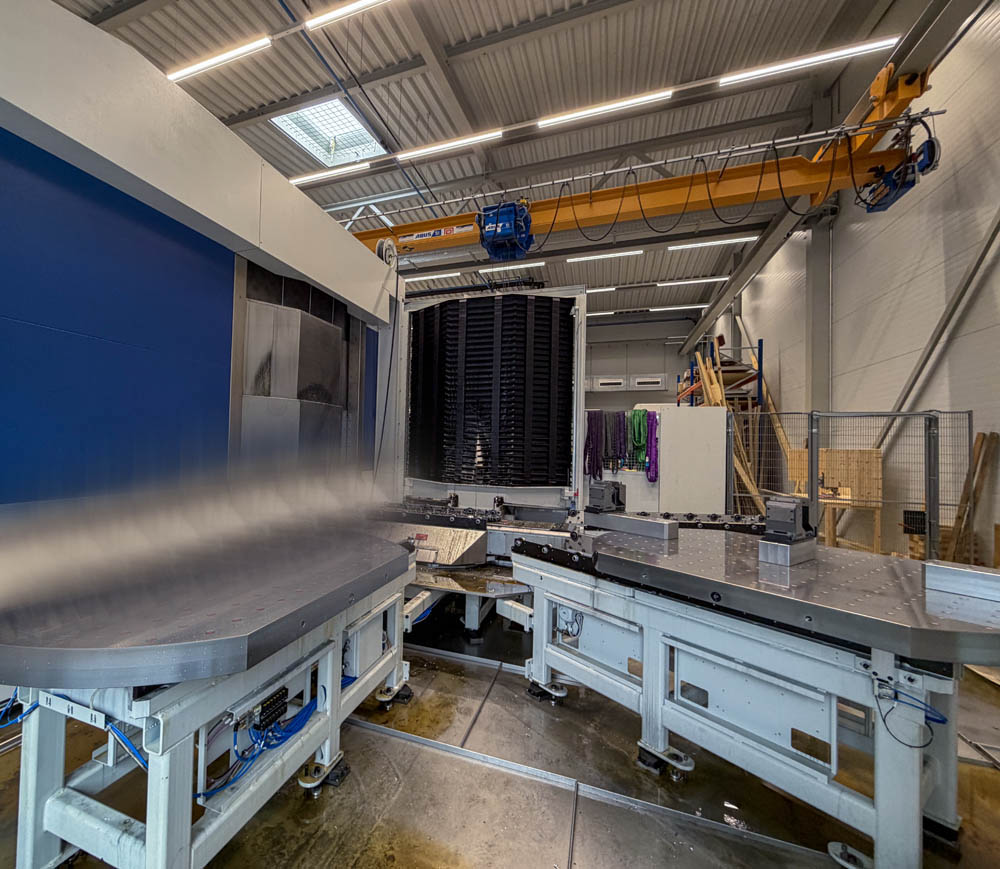

- 4-Stationen-Automatik-Palettensystem (für größere Teile modifiziert)
- 304-Positionen-Regalwerkzeugmagazin
- HSK 100-A Werkzeughaltersystem
- TRS2 berührungslose Werkzeugbrucherkennung
- Hochdruckkühlsystem (80 bar Innenkühlung über die Spindel)

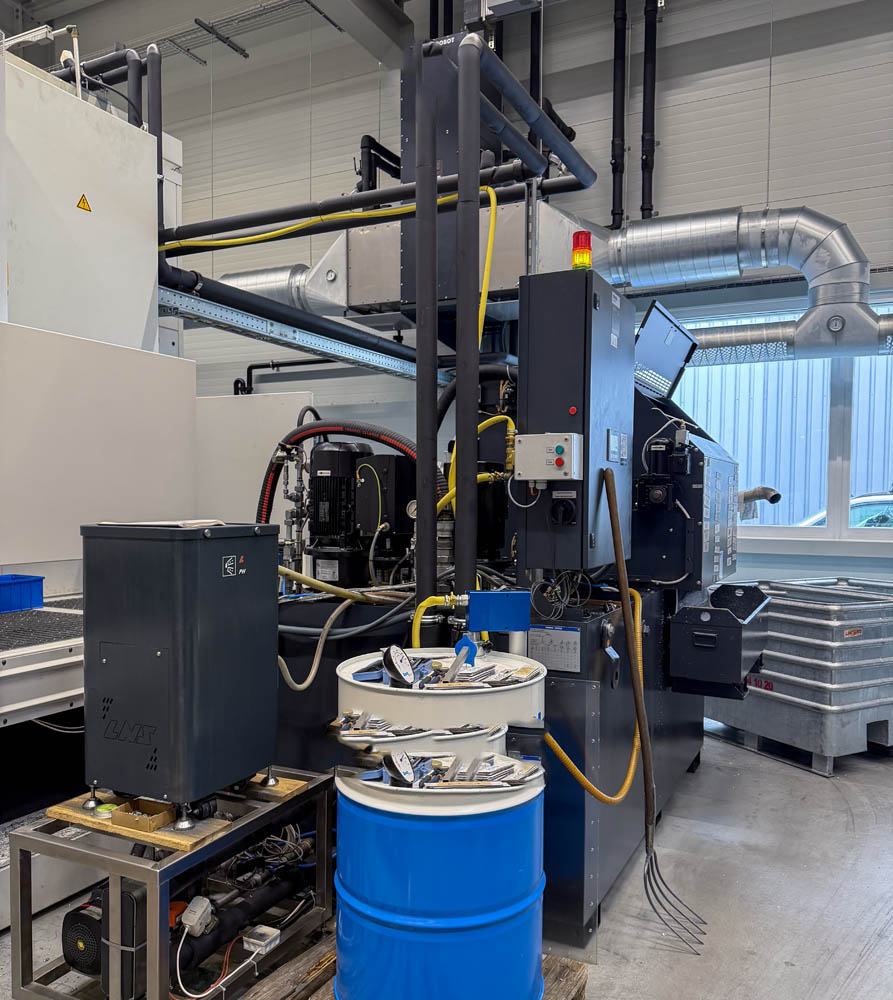

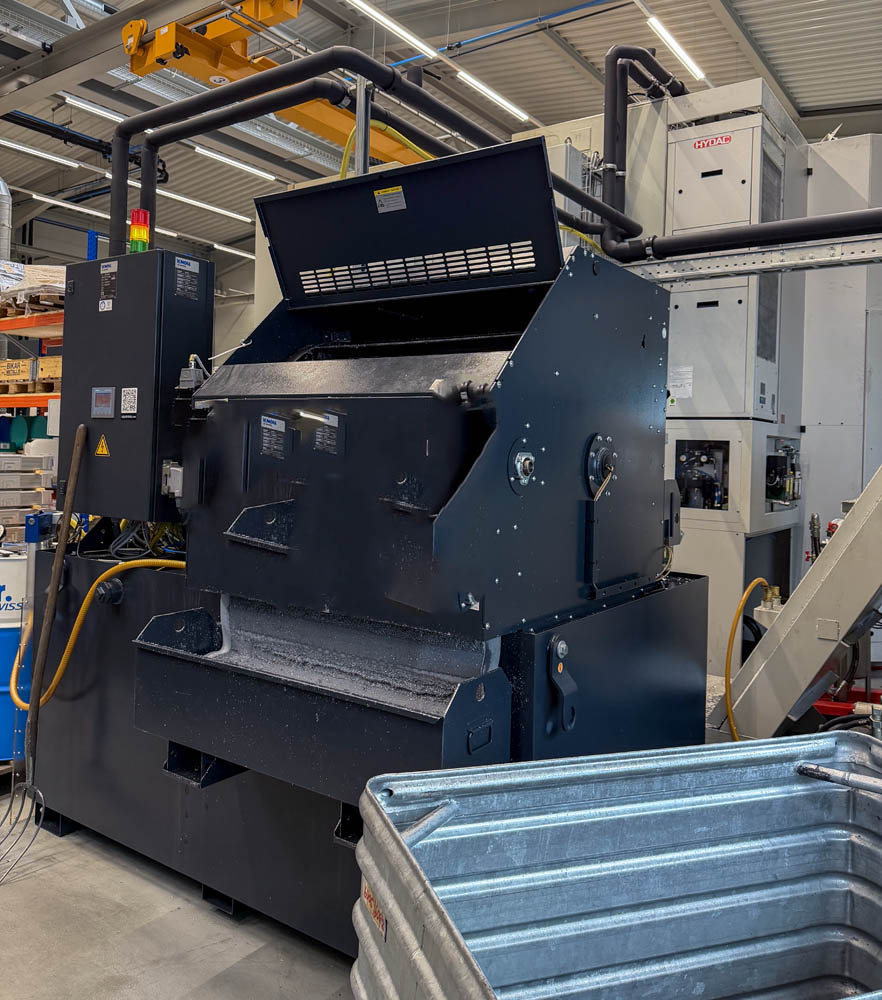

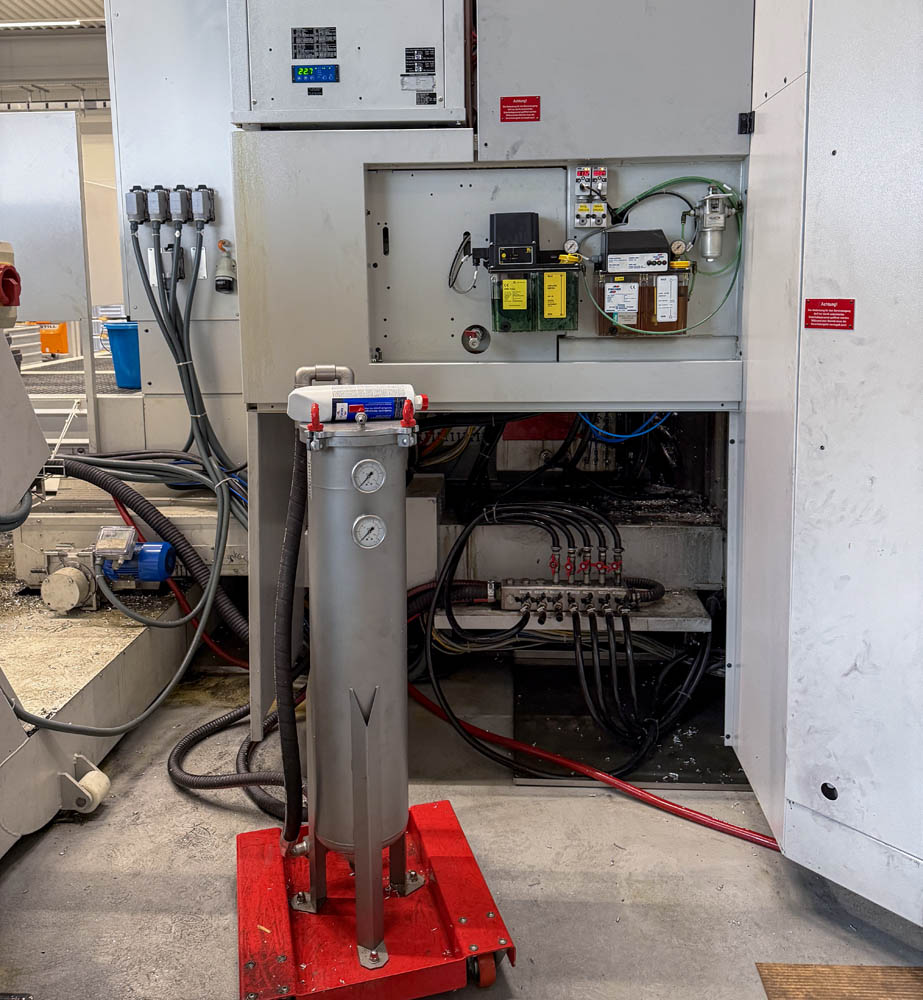

- Optimiertes Knoll-Filtersystem
- Integrierter Spänesammler und -förderer

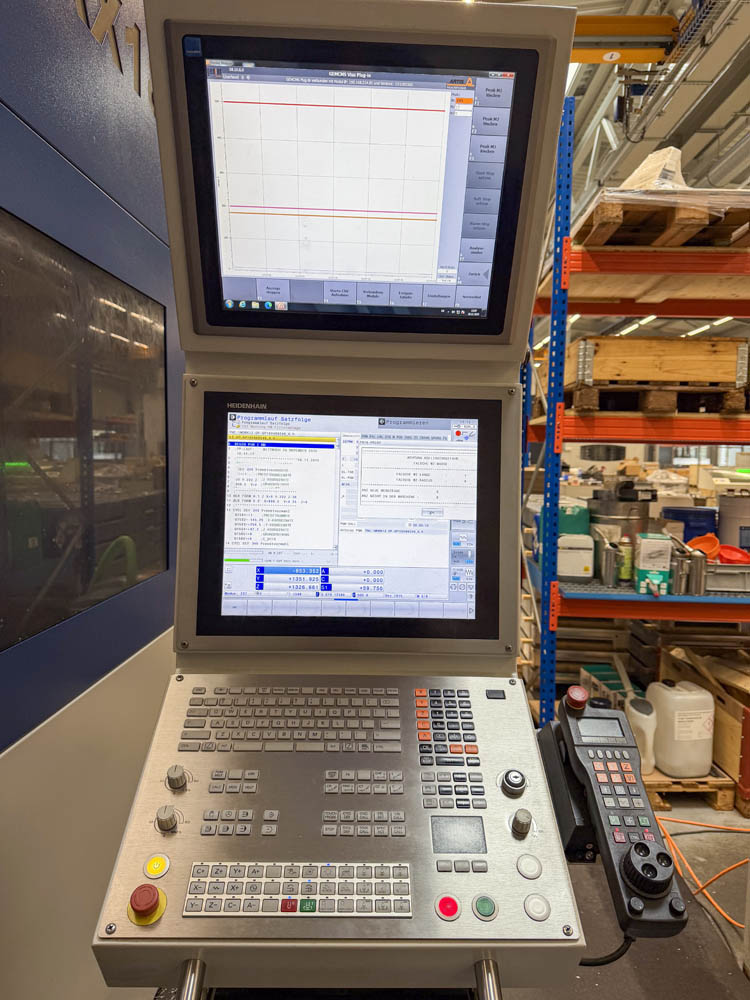

- HEIDENHAIN HR550 FS Funkhandrad
- Kollisionsüberwachung (DCM)
- Neue Hauptspindel (vor Demontage eingebaut)
- 2.500-Liter-Kühlmitteltank
Zusammenfassung
Beschreibung
Operative Exzellenz & Ausstattung Das REIDEN RX 18 verkörpert Schweizer Ingenieurskunst auf höchstem Niveau und vereint 5-Achs-Vielseitigkeit mit industrieller Automatisierung. Diese Maschine von 2019 wird mit einer neu eingebauten Hauptspindel geliefert, was Höchstleistung und Zuverlässigkeit für anspruchsvolle Produktionsumgebungen sicherstellt. Automatisierungssystem: Das 4-Stationen-Automatik-Palettensystem mit 1.800 x 1.400 mm Paletten ermöglicht kontinuierliche mannlose Produktion. Der modifizierte Palettenwechsler nimmt größere Teile bis 4.000 kg auf und maximiert so die Flexibilität für unterschiedliche Werkstückanforderungen. Werkzeugverwaltung: Das außergewöhnliche 304-Positionen-Regalmagazin minimiert Werkzeugwechsel-Unterbrechungen bei komplexen Mehrfachbearbeitungen. HSK 100-A Werkzeughalter gewährleisten maximale Steifigkeit und Präzision. Das TRS2 berührungslose Werkzeugbrucherkennungssystem bietet zusätzliche Sicherheit für den mannlosen Betrieb. Kühlmittel & Spanmanagement: Das Hochdruck-Innenkühlsystem mit 80 bar über die Spindel sorgt für optimalen Spanabtransport und Werkzeugstandzeit. Die 2.500-Liter-Tankkapazität unterstützt verlängerte Produktionsläufe. Das optimierte Knoll-Filtersystem mit integriertem Spänesammler und Förderwechsel hält die Kühlmittelqualität konstant. Anwendungsbereich: Ideal für Luftfahrtkomponenten, großen Formenbau, Energiesektor-Bauteile und Mixproduktion mit 5-Achs-Bedarf und Automatisierung.
